Descriere

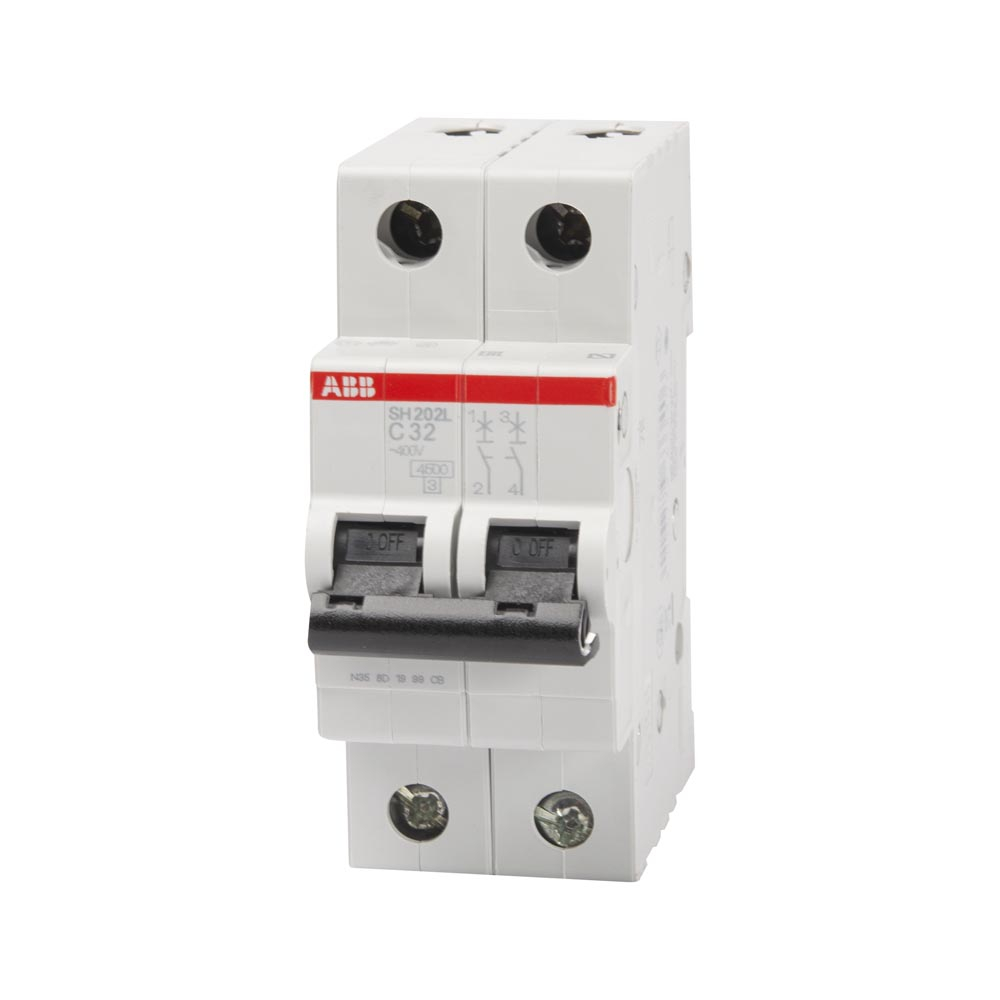

Acest intrerupator automat modular este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Constructia bipolara permite intreruperea simultana a doi poli, fiind adecvata pentru tablouri electrice rezidentiale si aplicatii comerciale. Aparatul este limitator de curent si utilizeaza declansare termica temporizata pentru suprasarcina, respectiv declansare electromagnetica pentru scurtcircuit.

Caracteristicile electrice confirmate includ curent nominal de 32 A, curba de declansare C, tensiune nominala de utilizare de 400 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 400 V AC, iar clasa de limitare a energiei este 3. Produsul respecta standardul IEC/EN 60898-1, are tensiune nominala de tinere la impuls de 4 kV si categorie de supratensiune III. Dimensiunile nete sunt de aproximativ 35 x 88 x 69 mm, echivalente cu 2 module pe sina DIN.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, iar pozitia de montare poate fi aleasa liber. Conectarea se face prin borne cu surub: conductoare rigide sau multifilare intre 0.75 si 25 mm2 si conductoare flexibile intre 0.75 si 16 mm2, inclusiv cu ferula. Pentru strangerea bornelor este indicat un cuplu de 2 Nm si o surubelnita Pozidriv 2. Alimentarea poate fi realizata din oricare parte a aparatului.

Gradul de protectie este IP20 pentru aparat, respectiv IP40 atunci cand este instalat intr-un tablou cu capac. Temperatura ambianta admisa pentru functionare este intre -25 si +55 grade C, iar pentru depozitare intre -40 si +70 grade C. Alegerea curentului nominal, a curbei de declansare, a sectiunii conductoarelor si a capacitatii de rupere trebuie realizata de personal calificat, in functie de proiectul electric, curentul de scurtcircuit prezumat si conditiile reale de instalare.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 32 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinii si scurtcircuitului, atunci cand aplicatia necesita intreruperea simultana a doi poli.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent la circuite cu consumatori uzuali si curenti de pornire moderati. Alegerea corecta se face in functie de sarcina si de proiectul instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este compatibil cu sina DIN TH35-7.5 si TH35-15, conform IEC 60715, si ocupa 2 module.

Ce sectiuni de conductoare pot fi conectate?

Bornele accepta conductoare rigide sau multifilare intre 0.75 si 25 mm2 si conductoare flexibile intre 0.75 si 16 mm2. Conectarea trebuie efectuata conform instructiunilor de montaj si de catre personal calificat.

Poate fi montat direct intr-un spatiu expus la praf sau umezeala?

Aparatul are protectie IP20, iar in tablou cu capac poate atinge IP40. Pentru medii cu praf, umezeala sau risc de contact accidental trebuie utilizata o carcasa sau un tablou adecvat conditiilor de instalare.
