Descriere

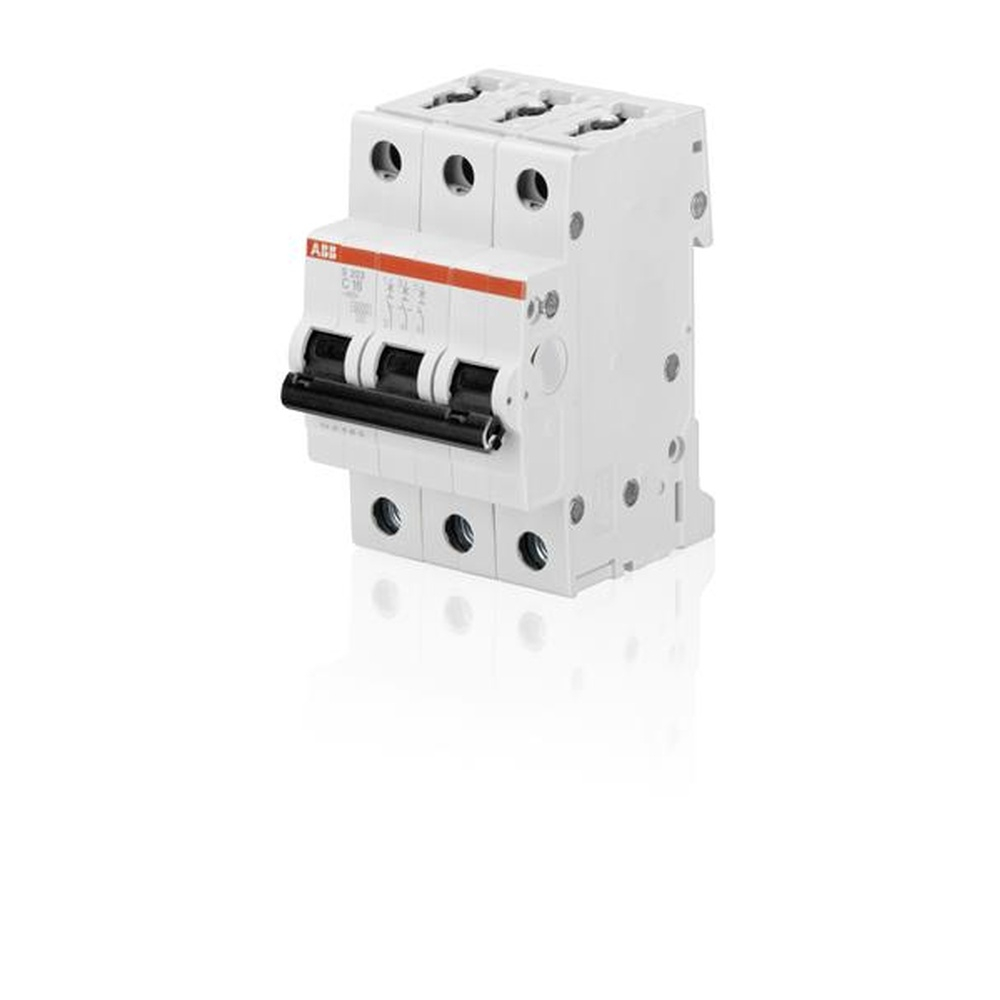

Acest intrerupator automat modular este destinat protectiei circuitelor de curent alternativ din tablouri electrice rezidentiale. Configuratia 3P+N permite utilizarea in circuite trifazate cu nul, iar mecanismele de declansare termica intarziata si electromagnetica asigura protectia la suprasarcina, respectiv la scurtcircuit. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 32 A, tensiune nominala de utilizare de 400 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, iar clasa de limitare a energiei este 3. Echipamentul are 4 poli, 4 module, dimensiuni de 70 x 69 x 85 mm si pierdere de putere de 14.8 W la conditiile nominale de functionare. Respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie de 440 V, tensiune de tinere la impuls de 4 kV si categorie de supratensiune III.

Montajul se realizeaza pe sina DIN TH35 de 7.5 mm sau 15 mm, conform IEC 60715, in orice pozitie. Conectarea se face prin borne cu surub tip cage terminal, cu cuplu de strangere recomandat de 2 N·m si surubelnita Pozidriv 2. Bornele accepta conductori rigizi sau multifilari de 0.75-25 mm2, respectiv conductori flexibili cu ferula sau fara ferula de 0.75-16 mm2.

Gradul de protectie este IP20 pentru aparat si IP40 atunci cand este instalat intr-un tablou cu capac. Carcasa este din material izolant, grupa de izolatie II, iar aparatul are indicatie mecanica ON/OFF. Temperatura ambientala admisa este intre -25 si +55 grade C in functionare si intre -40 si +70 grade C la depozitare. Instalarea, alegerea sectiunii conductoarelor si verificarea protectiilor asociate trebuie realizate de personal calificat, cu alimentarea intrerupta inaintea interventiilor.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat circuitelor de curent alternativ trifazate cu nul, utilizate in tablouri electrice rezidentiale si in aplicatii de distributie cu parametri compatibili.

Ce protectii ofera aparatul?

Include declansare termica intarziata pentru protectia la suprasarcina si declansare electromagnetica pentru protectia la scurtcircuit.

Cum se monteaza?

Se fixeaza pe sina DIN TH35 de 7.5 mm sau 15 mm. Poate fi montat in orice pozitie, iar conectarea se face in borne cu surub.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 0.75 si 25 mm2 si conductori flexibili, cu sau fara ferula, intre 0.75 si 16 mm2.

Poate fi instalat direct intr-un mediu cu praf sau umezeala?

Aparatul are protectie IP20 si trebuie montat intr-un tablou sau o carcasa adecvata conditiilor mediului. In tablou cu capac, gradul de protectie indicat este IP40.
