Descriere

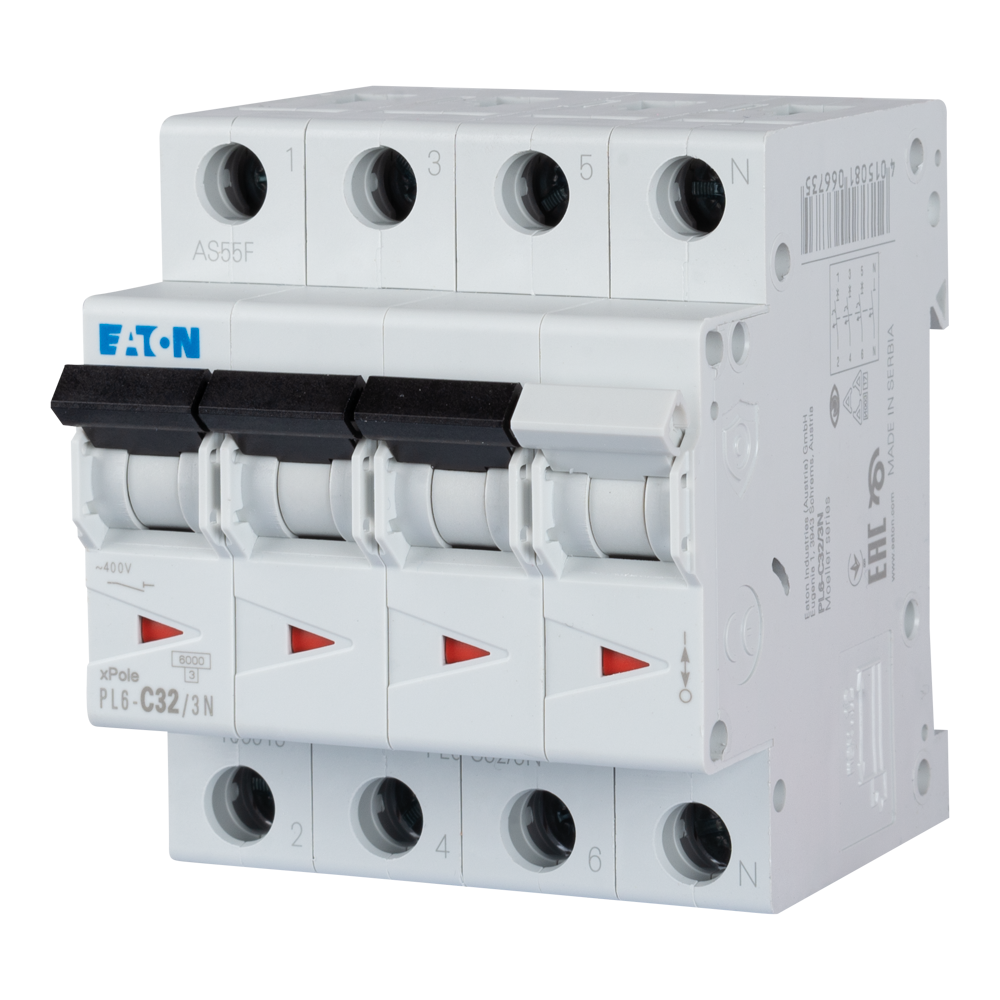

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice trifazate din tablouri rezidentiale si comerciale. Configuratia 3P+N include trei poli protejati si un pol de nul comutat simultan, fiind potrivita pentru circuite AC care necesita separarea concomitenta a fazelor si a neutrului. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, cu selectarea corecta realizata in functie de consumator, conductoare si proiectul instalatiei.

Are curent nominal de 32 A, tensiune operationala maxima de 400 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 6 kA la 230 V si 400 V, conform IEC/EN 60898-1. Aparatul are tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Pentru integrarea in tablou, aparatul ocupa 4 module si are adancime de incorporare de 70,5 mm. Dimensiunile exterioare sunt de 85 mm lungime sau adancime, 73 mm inaltime si 70,8 mm latime. Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Poate fi utilizat impreuna cu echipamente auxiliare compatibile din aceeasi gama, atunci cand configuratia tabloului necesita semnalizare, declansare sau alte functii suplimentare.

Gradul de protectie este IP20, ceea ce impune montarea intr-un tablou sau intr-o carcasa care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambianta de functionare este intre -25 grade C si 75 grade C; cresterea temperaturii ambientale poate reduce capacitatea de transport a curentului. Montajul, dimensionarea cablurilor, alegerea protectiei si verificarea capacitatii de scurtcircuit a ansamblului trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si conform documentatiei tehnice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor AC trifazate din tablouri rezidentiale si comerciale, unde este necesara protectia celor trei faze si comutarea simultana a conductorului de nul.

Ce inseamna configuratia 3P plus N?

Configuratia are patru poli in total: trei poli protejati pentru faze si un pol de nul care este comutat simultan cu fazele.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 6 kA la 230 V si la 400 V, conform IEC/EN 60898-1.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide si multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi instalat direct, fara carcasa?

Nu. Gradul de protectie IP20 necesita montarea intr-un tablou sau intr-o carcasa adecvata. Instalarea trebuie efectuata de personal calificat, cu respectarea proiectului electric si a normelor aplicabile.
