Descriere

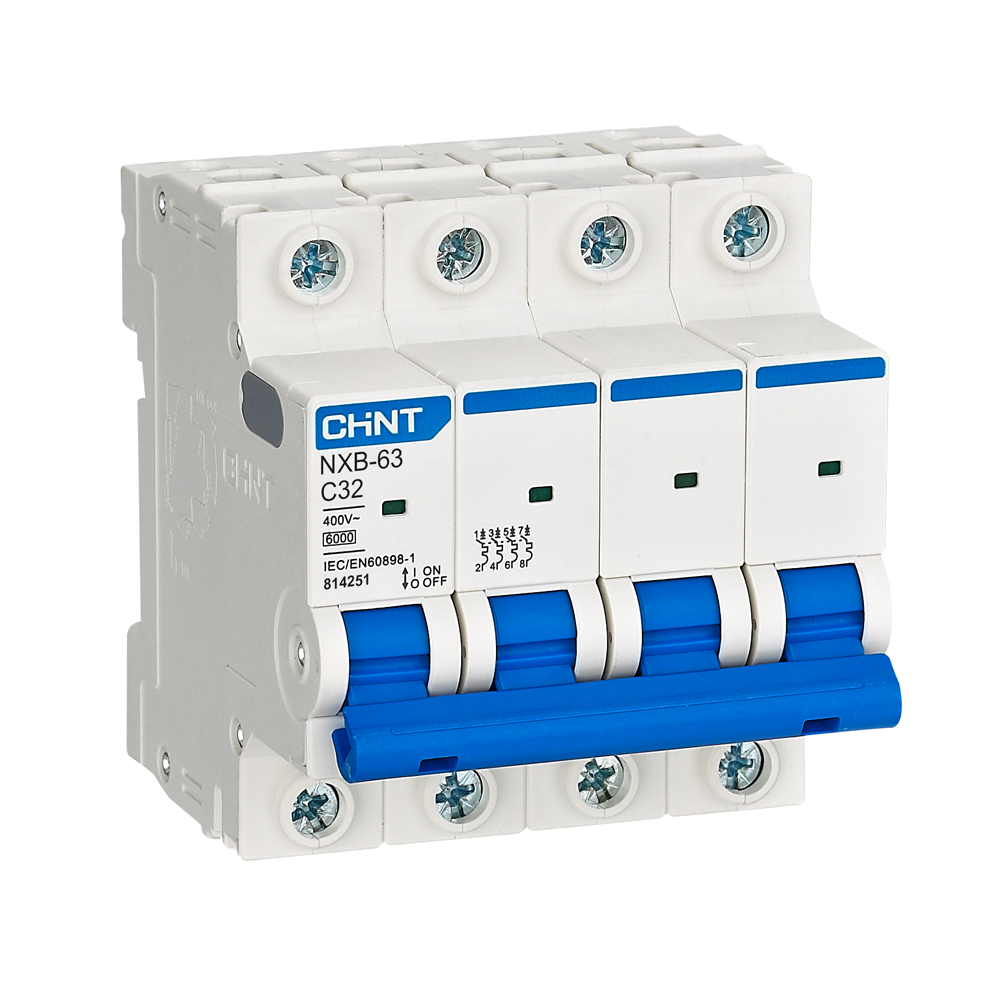

Acest intrerupator automat modular cu 4 poli este destinat protectiei circuitelor de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Poate fi utilizat in tablouri electrice pentru instalatii rezidentiale, comerciale si aplicatii industriale usoare, asigurand totodata manevrarea si izolarea manuala a circuitului pentru interventii de service.

Aparatul are curent nominal de 32 A, configuratie 4P, curba de declansare C si capacitate nominala de rupere la scurtcircuit de 6 kA. Este proiectat pentru retele AC de 380 V, 400 V sau 415 V in configuratie multipolara, la frecventa de 50/60 Hz. Respecta cerintele IEC/EN 60898-1, are tensiune nominala de izolatie de 500 V si tensiune nominala de tinere la impuls de 4 kV. Curba C permite declansarea magnetica la aproximativ 5 pana la 10 ori curentul nominal, fiind potrivita pentru circuite cu sarcini mixte sau moderat inductive.

Montajul se realizeaza pe sina DIN standard TH35-7.5, in interiorul unui tablou electric. Constructia ocupa 4 module, cate 18 mm pentru fiecare pol. Alimentarea poate fi efectuata de sus sau de jos, iar pentru circuite de 25 pana la 32 A sunt recomandati conductori de cupru cu sectiunea orientativa de 4 pana la 6 mm2. Pentru o conexiune ferma, suruburile bornelor se strang la cuplul indicat de 2,0 N m.

Produsul trebuie instalat numai de personal calificat, dupa intreruperea alimentarii si verificarea absentei tensiunii. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat intr-un tablou adecvat. Temperatura de functionare este intre -35 grade C si +70 grade C, iar altitudinea de instalare nu trebuie sa depaseasca 2000 m. Alegerea sectiunii cablului, a protectiilor din amonte si a configuratiei tabloului trebuie realizata conform proiectului electric si normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit un intrerupator automat 32A 4P cu curba C?

Este potrivit pentru circuite AC multipolare cu sarcini mixte sau moderat inductive, precum circuite de distributie din tablouri rezidentiale, comerciale sau industriale usoare.

Ce inseamna curba de declansare C?

Curba C indica o declansare magnetica la aproximativ 5 pana la 10 ori curentul nominal. Este o alegere uzuala pentru consumatori cu curent de pornire moderat, fata de sarcinile pur rezistive.

Ce capacitate de rupere are acest intrerupator automat?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA, conform configuratiei acestui model.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN TH35-7.5, in interiorul unui tablou electric. Conectarea trebuie efectuata de un electrician calificat, cu alimentarea intrerupta si conductori dimensionati corect pentru circuit.

Poate fi utilizat in retele trifazate?

Da, configuratia cu 4 poli este destinata circuitelor AC multipolare si poate fi utilizata in tablouri trifazate atunci cand schema electrica impune protectia pe patru poli.
