Descriere

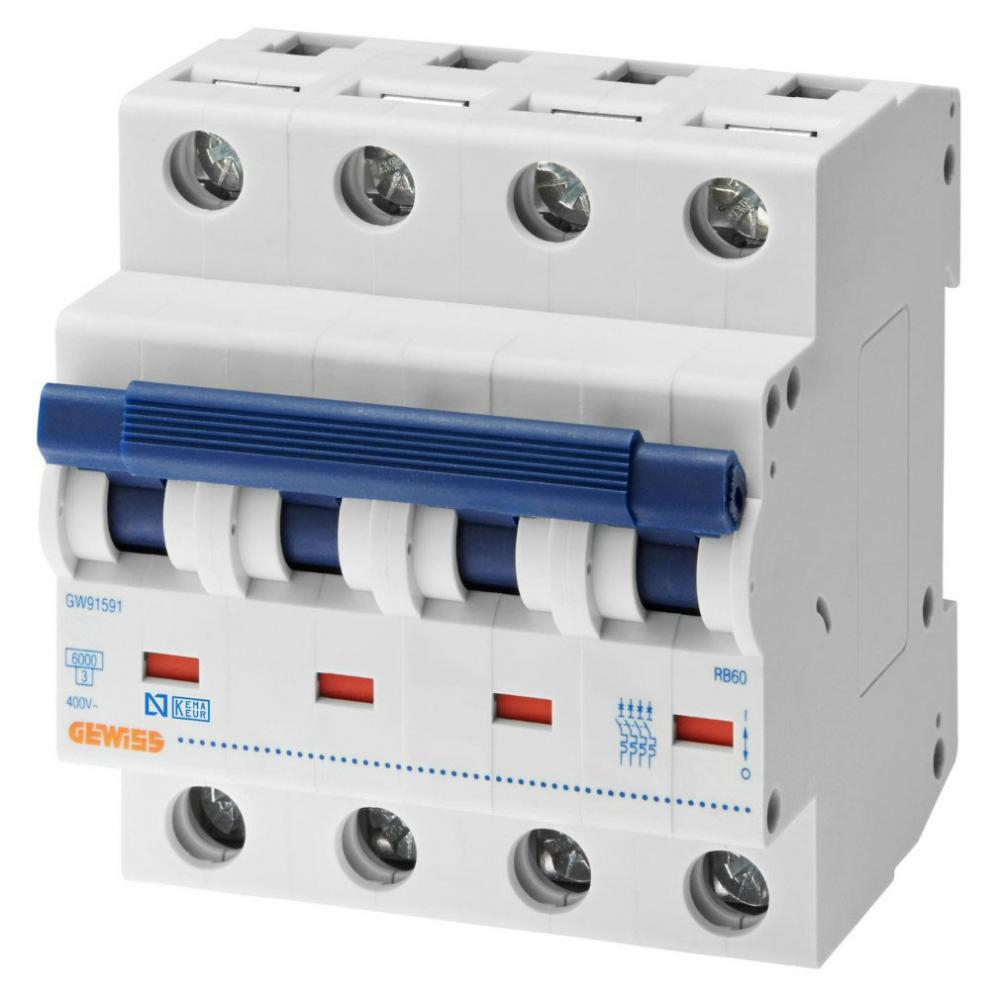

Intrerupatorul automat tetrapolar este destinat protectiei circuitelor electrice cu patru poli impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de instalatii unde este necesara intreruperea simultana a tuturor celor 4 poli ai circuitului.

Aparatul are curent nominal de 32 A, caracteristica de declansare curba C si capacitate nominala de rupere de 6 kA. Functioneaza la frecventa nominala de 50/60 Hz si ocupa 4 module in tabloul electric. Curba C este utilizata in mod uzual pentru circuite cu consumatori care pot avea curenti de pornire moderati, selectarea corecta fiind necesar sa fie facuta in functie de proiectul instalatiei si de caracteristicile sarcinii.

Montajul se realizeaza in tablouri electrice modulare, iar conexiunile trebuie executate cu conductori dimensionati corespunzator curentului circuitului, sectiunii cablului si modului de pozare. Se recomanda respectarea schemei electrice, a ordinii fazelor si a cuplului de strangere indicat in documentatia tehnica disponibila pentru produs.

Pentru siguranta instalatiei, intrerupatorul trebuie ales dupa calculul curentului de sarcina si al curentului de scurtcircuit prezumat in punctul de montaj. Acesta asigura protectie la supracurent, dar nu inlocuieste un dispozitiv diferential atunci cand protectia la curenti de defect sau protectia suplimentara a persoanelor este necesara. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza acest intrerupator automat?

Este destinat protectiei circuitelor electrice cu 4 poli, inclusiv aplicatii trifazate in care este necesara intreruperea simultana a tuturor polilor.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini obisnuite sau cu curenti de pornire moderati. Alegerea trebuie corelata cu tipul consumatorilor si cu proiectul electric.

Ce capacitate de rupere are?

Capacitatea nominala de rupere este de 6 kA.

Inlocuieste protectia diferentiala?

Nu. Intrerupatorul automat protejeaza circuitul la suprasarcina si scurtcircuit. Pentru protectie la curenti reziduali este necesar un dispozitiv diferential selectat separat.

Cate module ocupa in tablou?

Aparatul ocupa 4 module in tabloul electric modular.
