Descriere

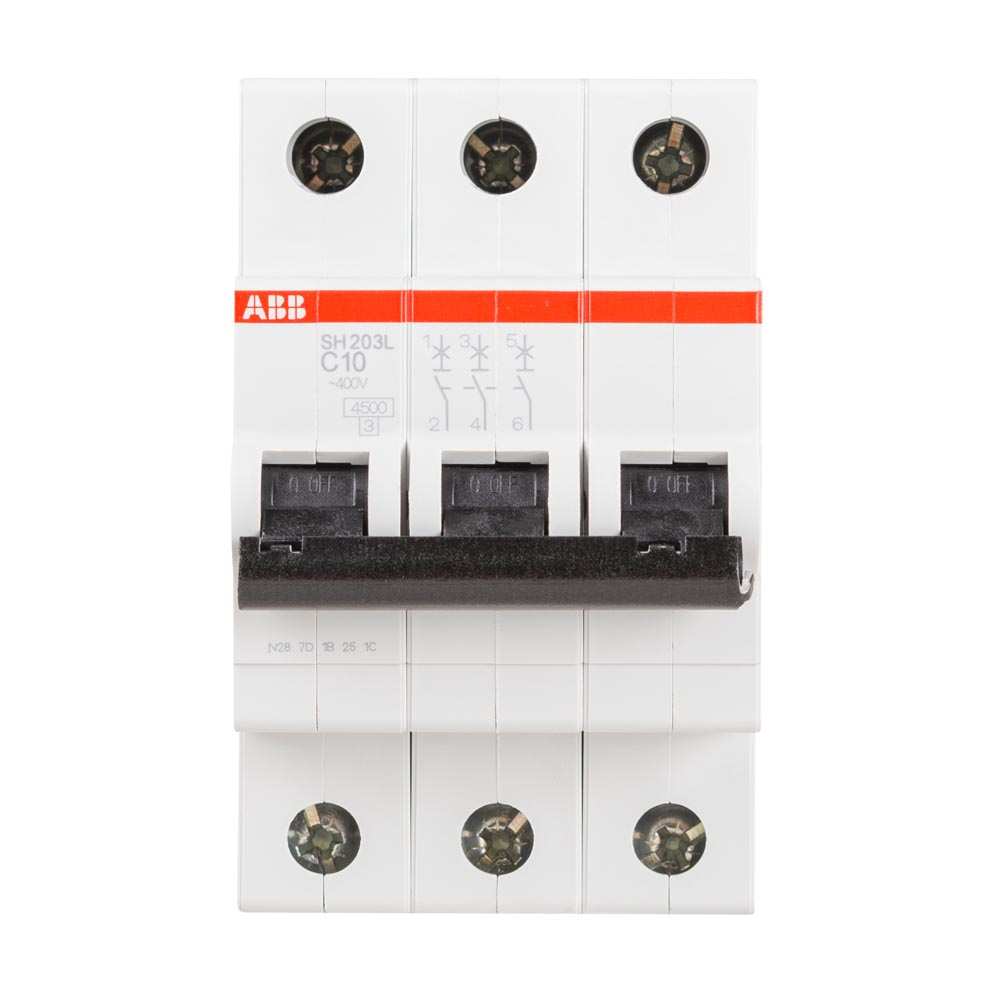

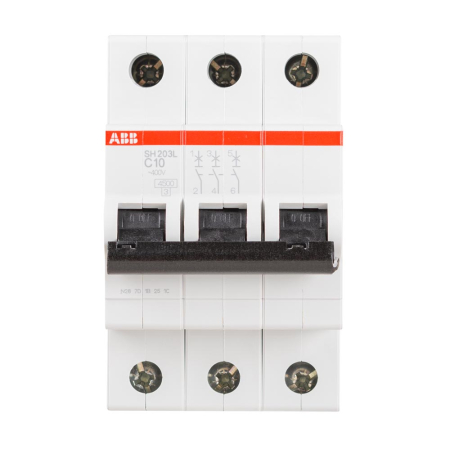

Acest intrerupator automat modular este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Dispune de trei poli protejati si de caracteristica de declansare C, fiind potrivit pentru circuite cu curenti de pornire moderati, utilizate frecvent in tablouri electrice rezidentiale, comerciale sau in instalatii tehnice de mica putere.

Curentul nominal este de 10 A, iar tensiunea nominala de utilizare este de 400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA. Aparatul respecta standardul IEC/EN 60898-1, are tensiunea nominala de izolatie Ui de 440 V si tensiunea nominala de impuls Uimp de 4 kV. Constructia ocupa 3 module, cu dimensiuni aproximative de 52.5 x 85 x 69 mm, iar gradul de protectie este IP20.

Protectia este realizata prin doua mecanisme de declansare: declansator termic cu temporizare pentru suprasarcina si declansator electromagnetic pentru scurtcircuit. Pentru montaj, aparatul se instaleaza in tablouri electrice adecvate si se conecteaza pe toate cele trei conductoare de faza ale circuitului protejat. Dimensiunea de 3 module permite integrarea eficienta in configuratii modulare de distributie.

Montajul, dimensionarea cablurilor si alegerea protectiei trebuie realizate in functie de consumator, curentul de proiectare si nivelul de scurtcircuit disponibil in instalatie. Interventiile se efectueaza numai cu alimentarea oprita, de catre personal calificat, iar aparatul trebuie utilizat in interiorul unui tablou care asigura protectia necesara fata de atingerea accidentala, praf si umiditate.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate la 400 V AC, cu un curent nominal de pana la 10 A, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C indica un comportament de declansare potrivit pentru circuite cu curenti de pornire moderati, precum anumite echipamente, motoare de mica putere sau circuite de alimentare generale.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, in conditiile prevazute de standardul aplicabil.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module si are o latime aproximativa de 52.5 mm.

Poate fi montat fara ajutorul unui electrician?

Se recomanda ca montajul, conectarea si verificarea instalatiei sa fie realizate de personal calificat, cu alimentarea electrica oprita si respectarea normelor aplicabile.
