Descriere

Intrerupatorul automat tripolar este destinat protectiei circuitelor de distributie AC din tablouri electrice rezidentiale de mari dimensiuni, comerciale si industriale. Asigura protectie termomagnetica la suprasarcina si scurtcircuit, precum si separare pozitiva a circuitului. Poate fi utilizat si pentru manevre ocazionale de conectare si deconectare in conditii normale de exploatare.

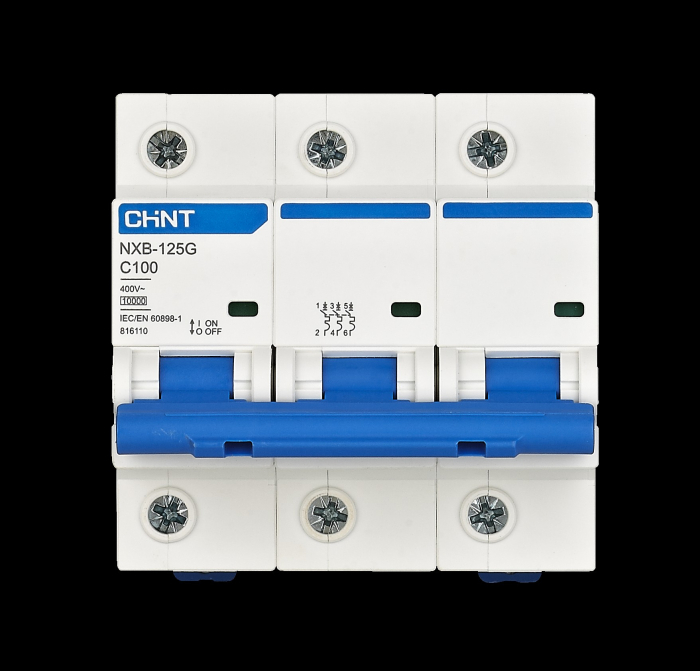

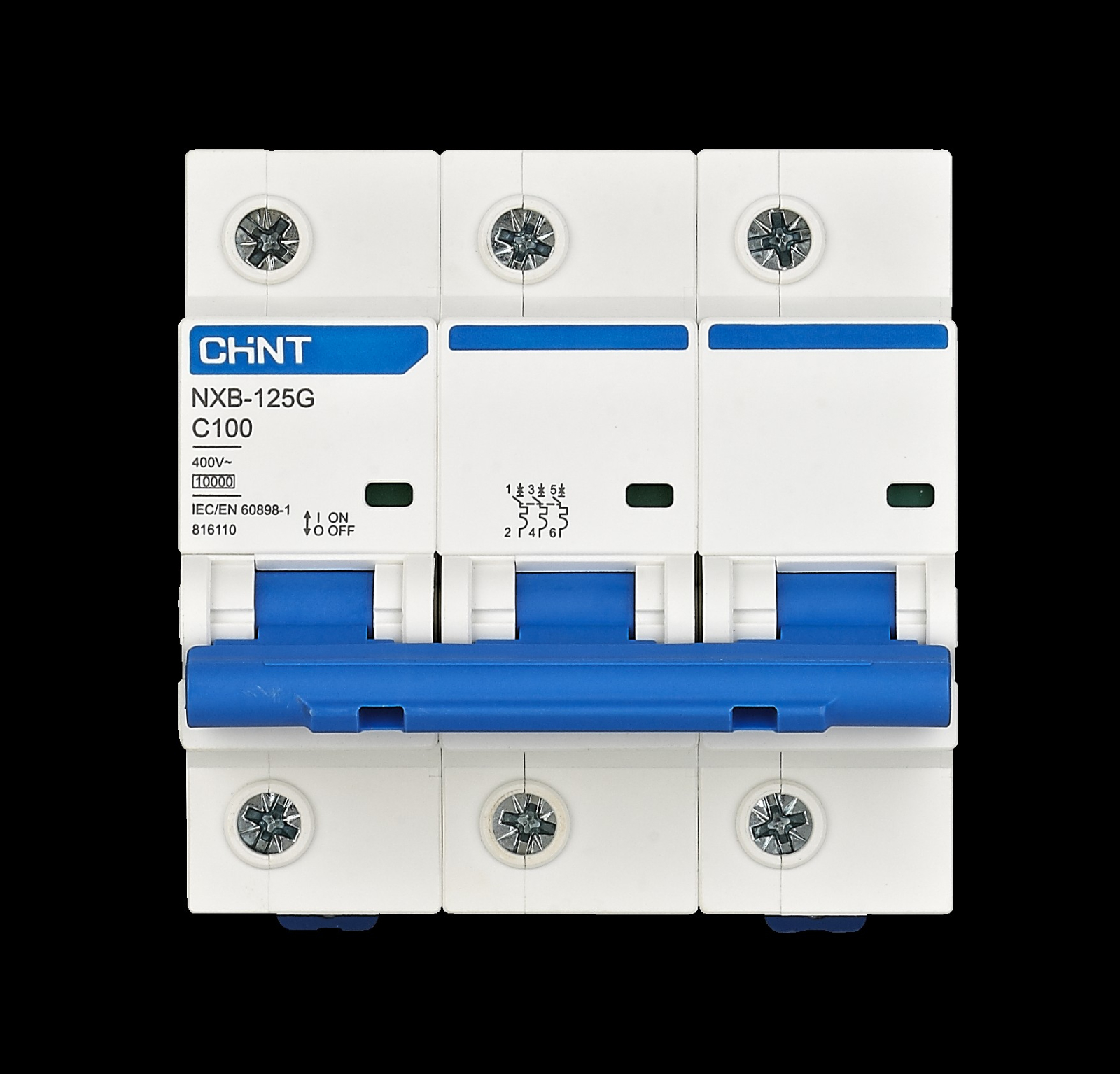

Aparatul are 3 poli, curent nominal 125A si caracteristica de declansare curba C, cu declansare magnetica la 8 x In. Tensiunea nominala pentru varianta tripolara este de 400V AC, la frecventa 50/60Hz. Capacitatea nominala limita de rupere la scurtcircuit Icu este 10kA, iar capacitatea de serviciu la scurtcircuit Ics este 7,5kA. Tensiunea nominala de tinere la impuls Uimp este 4kV. Produsul este conform cu IEC/EN 60947-2 si are certificare CE.

Montajul se realizeaza pe sina DIN standard TH35-7,5. Varianta tripolara are latimea de 81 mm si inaltimea de 78,5 mm. Conectarea se face exclusiv cu conductori din cupru; pentru curentul de 125A, instructiunile indica sectiune de pana la 50 mm2, lungime de dezizolare de 18,5 mm si cuplu de strangere al bornelor de 3,5 Nm. Se recomanda verificarea compatibilitatii sectiunii conductorului, a barelor de distributie si a curentului de scurtcircuit disponibil in punctul de instalare.

Gradul de protectie al carcasei este IP20, produsul fiind destinat montajului in interiorul unui tablou electric adecvat. Poate fi utilizat la altitudini de pana la 2000 m, in medii cu grad de poluare 3 si categorie de instalare III. Instalarea, cablarea si mentenanta trebuie realizate numai de personal calificat, cu alimentarea intrerupta. Dupa o declansare la suprasarcina sau scurtcircuit, cauza defectului trebuie eliminata inainte de reanclansare. Aparatul nu asigura protectie diferentiala impotriva electrocutarii.

Intrebari frecvente

Pentru ce tip de instalatie este recomandat acest intrerupator automat?

Este recomandat pentru protectia circuitelor trifazate de distributie AC din tablouri electrice comerciale, industriale sau rezidentiale de capacitate mare, unde curentul nominal necesar este de pana la 125A.

Ce inseamna curba C la un intrerupator automat?

Curba C indica pragul de declansare magnetica la aproximativ 8 x curentul nominal. Este utilizata frecvent pentru circuite cu sarcini generale si curenti de pornire moderati.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN standard TH35-7,5.

Asigura protectie diferentiala?

Nu. Acest aparat ofera protectie la suprasarcina si scurtcircuit, dar nu inlocuieste un intrerupator diferential sau un dispozitiv RCBO pentru protectia la curenti reziduali.

Ce sectiune de conductor se utilizeaza la 125A?

Instructiunile produsului indica utilizarea exclusiva a conductorilor din cupru si admit pentru varianta de 125A o sectiune de pana la 50 mm2. Dimensionarea finala a cablului trebuie efectuata de un electrician calificat, in functie de instalatie si conditiile reale de pozare.
