Descriere

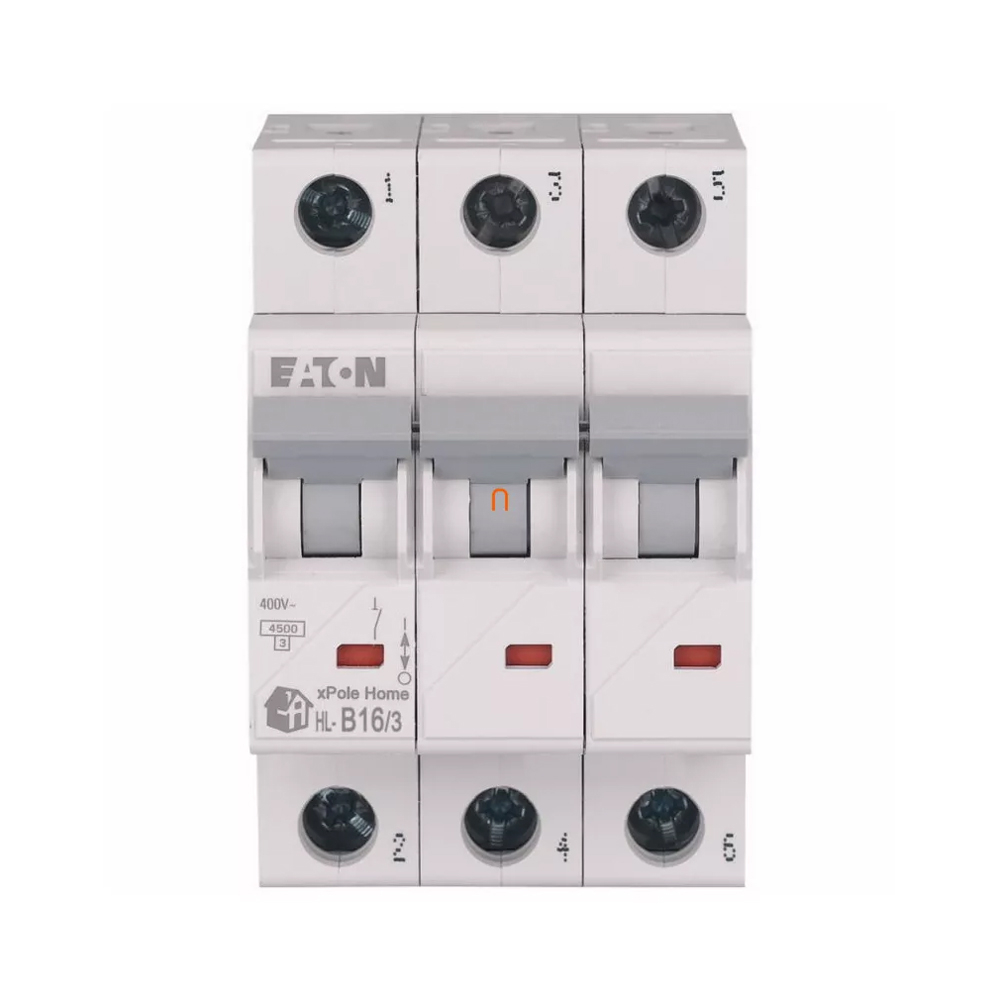

Acest intrerupator automat modular este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 3 poli protejati permite intreruperea simultana a celor trei faze, fiind potrivita pentru circuite de alimentare trifazate din tablouri de distributie rezidentiale sau din aplicatii comerciale usoare. Caracteristica B il recomanda pentru circuite cu curenti de pornire redusi.

Aparatul are curent nominal de 16 A, trei poli si caracteristica de declansare B. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA conform EN 60898, la 230 V AC si 400 V AC. Functioneaza la frecventa de 50 - 60 Hz, are tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 3. Gradul de protectie este IP20.

Se monteaza in tablouri electrice, pe sina DIN, iar latimea ocupata este de 3 module. Adancimea de montaj este de 44 mm. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiuni cuprinse intre 1 si 25 mm2. Constructia permite utilizarea de echipamente auxiliare compatibile si faciliteaza organizarea protectiilor pe circuite in tabloul electric.

Montajul, dimensionarea protectiei si alegerea sectiunii conductoarelor trebuie realizate de personal calificat, dupa evaluarea curentului de sarcina, a curentului de scurtcircuit prezumat si a schemei de selectivitate. Produsul asigura protectie la supracurent, nu protectie diferentiala; pentru protectia la curenti reziduali este necesar un dispozitiv diferential adecvat. Se utilizeaza numai in interiorul unui tablou corespunzator, in conditii de exploatare intre -25 si +75 grade C.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 3P de 16 A?

Se utilizeaza pentru protectia circuitelor trifazate impotriva suprasarcinii si scurtcircuitului, cu intreruperea simultana a celor trei faze.

Ce inseamna caracteristica de declansare B?

Caracteristica B este destinata, in general, circuitelor cu curenti de pornire redusi, precum circuite de iluminat sau alimentari fara varfuri mari de curent la conectare.

Are protectie diferentiala incorporata?

Nu. Acesta este un intrerupator automat pentru protectie la supracurent. Pentru protectie la curenti reziduali este necesar un intrerupator diferential sau un dispozitiv combinat adecvat.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module pe sina DIN.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductoare rigide sau flexibile cu sectiuni intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere recomandat.
