Descriere

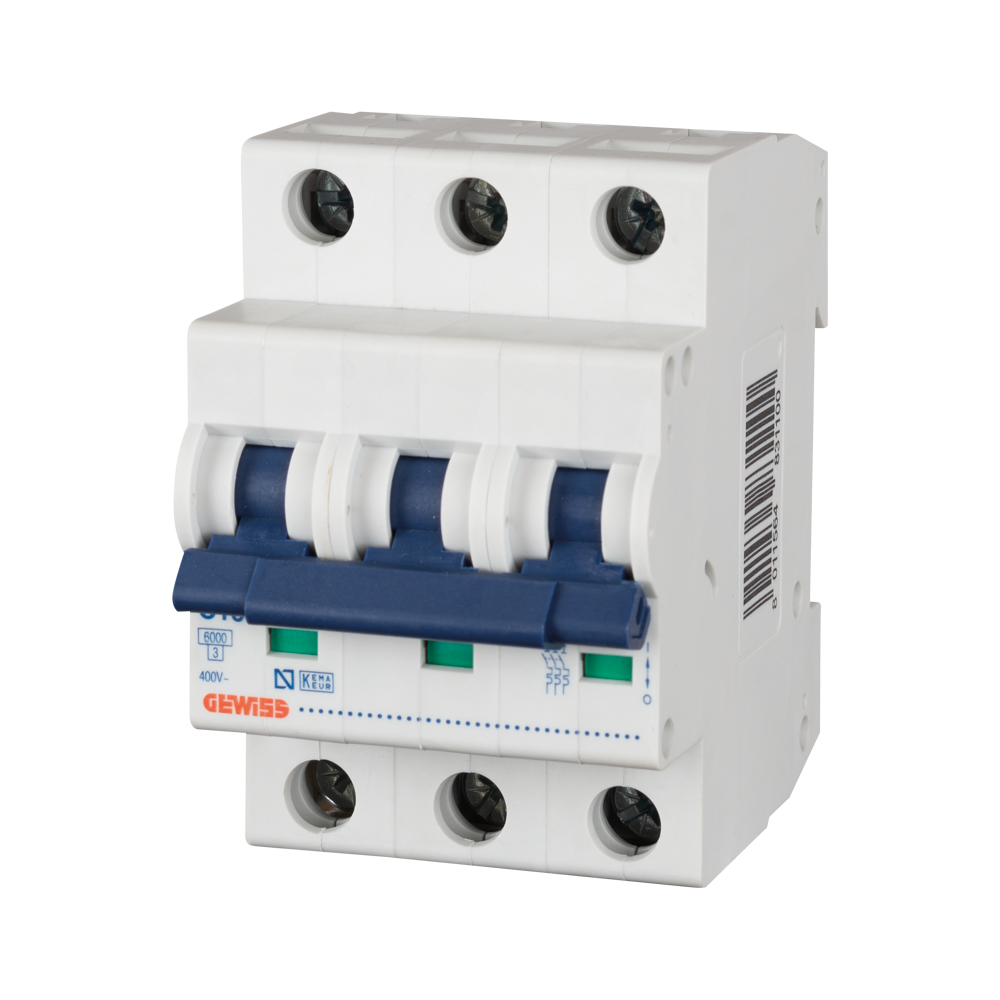

Intrerupatorul automat magnetotermic tripolar este destinat protectiei circuitelor electrice trifazate din tablouri de distributie pentru aplicatii rezidentiale. Este o solutie modulara pentru intreruperea automata a alimentarii atunci cand apar suprasarcini sau scurtcircuite pe circuitul protejat.

Aparatul are 3 poli, curent nominal de 16A si curba de declansare C. Tensiunea nominala este de 400V, iar capacitatea nominala de rupere este de 6kA, conform EN 60947-2. Constructia ocupa 3 module, conform EN 50022, fiind potrivita pentru organizarea compacta a echipamentelor de protectie din tablou.

Montajul se realizeaza in tabloul electric modular, cu rezervarea unui spatiu de 3 module. Conectarea conductoarelor si alegerea sectiunii acestora trebuie efectuate in functie de proiectul instalatiei, de sarcina circuitului si de cerintele aplicabile. Curba C este adecvata circuitelor pentru care pot aparea curenti de pornire moderati.

Produsul trebuie selectat tinand cont de curentul admisibil al conductorului, puterea consumatorilor, nivelul de scurtcircuit estimat la locul instalarii si schema de protectie a tabloului. Instalarea, verificarea conexiunilor si punerea in functiune se recomanda a fi realizate de personal calificat, cu alimentarea intrerupta si cu respectarea regulilor de siguranta electrica.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor electrice trifazate, prin intreruperea alimentarii in caz de suprasarcina sau scurtcircuit.

Care sunt caracteristicile electrice principale?

Are 3 poli, curent nominal de 16A, curba de declansare C, tensiune nominala de 400V si capacitate nominala de rupere de 6kA conform EN 60947-2.

Cate module ocupa in tabloul electric?

Ocupa 3 module conform EN 50022.

Se pot monta accesorii suplimentare pe acest model?

Seria din care face parte este neaccesorizabila. Verificati proiectul tabloului si cerintele instalatiei inainte de alegerea echipamentului.

Este necesara instalarea de catre un electrician?

Da. Pentru alegerea corecta a protectiei, conectare si verificare in conditii de siguranta, montajul trebuie realizat de personal calificat.
