Descriere

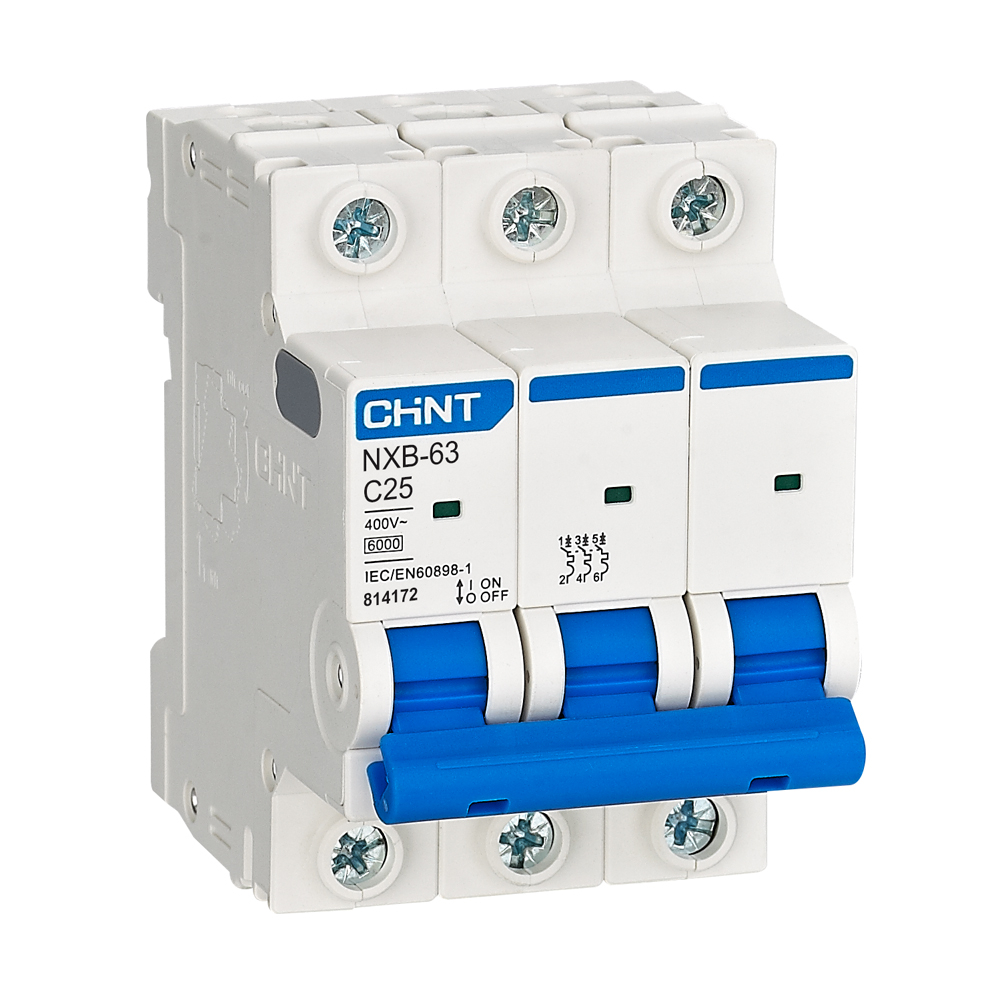

Acest intrerupator automat miniatural cu 3 poli este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Poate fi utilizat si pentru comanda manuala si separarea circuitului in tablouri de distributie rezidentiale, comerciale sau pentru aplicatii industriale usoare. Curba C il recomanda pentru circuite cu sarcini mixte ori moderat inductive, unde pot aparea curenti de pornire mai mari decat la sarcinile pur rezistive.

Varianta are curent nominal de 25 A, trei poli, curba de declansare C si capacitate nominala de rupere la scurtcircuit de 6 kA. Este proiectata pentru tensiune nominala de utilizare 380/400/415 V AC in configuratie tripolara, la frecventa de 50/60 Hz. Seria este conforma cu standardul IEC/EN 60898-1, are tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Durata de viata mecanica declarata este de 20000 de cicluri, iar durata de viata electrica este de 10000 de cicluri.

Montajul se realizeaza in tabloul electric pe sina DIN TH35-7.5, folosind sistemul de prindere rapida. Conectarea se face cu conductori din cupru; pentru aparate cu curent nominal intre 25 A si 32 A sunt recomandate sectiuni de 4 pana la 6 mm2. Pentru o conexiune corecta si pentru limitarea riscului de incalzire in borne, suruburile bornelor se strang la cuplul recomandat de 2 Nm. Dimensionarea cablului, selectivitatea protectiilor si alegerea curbei de declansare trebuie realizate in functie de circuitul protejat.

Aparatul trebuie instalat numai de personal calificat, cu alimentarea deconectata inaintea lucrarilor. Se monteaza in interiorul unui tablou electric corespunzator, in mediu uscat, fara condens, agenti corozivi sau atmosfere cu gaze explozive. Intrerupatorul automat protejeaza la supracurent si scurtcircuit, dar nu inlocuieste un dispozitiv diferential atunci cand protectia la curenti reziduali este necesara.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de joasa tensiune, la 380/400/415 V AC, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C este folosita in mod uzual pentru circuite cu sarcini mixte sau moderat inductive, care pot avea curenti temporari de pornire mai ridicati decat sarcinile rezistive.

Cum se monteaza aparatul?

Se monteaza in tabloul electric pe sina DIN TH35-7.5. Instalarea si conectarea trebuie efectuate cu alimentarea oprita, de catre personal calificat.

Ce sectiune de conductor se recomanda pentru conectare?

Pentru gama de curent 25-32 A sunt recomandati conductori din cupru cu sectiunea de 4 pana la 6 mm2. Suruburile bornelor se strang la cuplul recomandat de 2 Nm.

Poate inlocui o protectie diferentiala?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit. Pentru protectie la curenti reziduali sau la electrocutare este necesar un dispozitiv diferential adecvat aplicatiei.
