Descriere

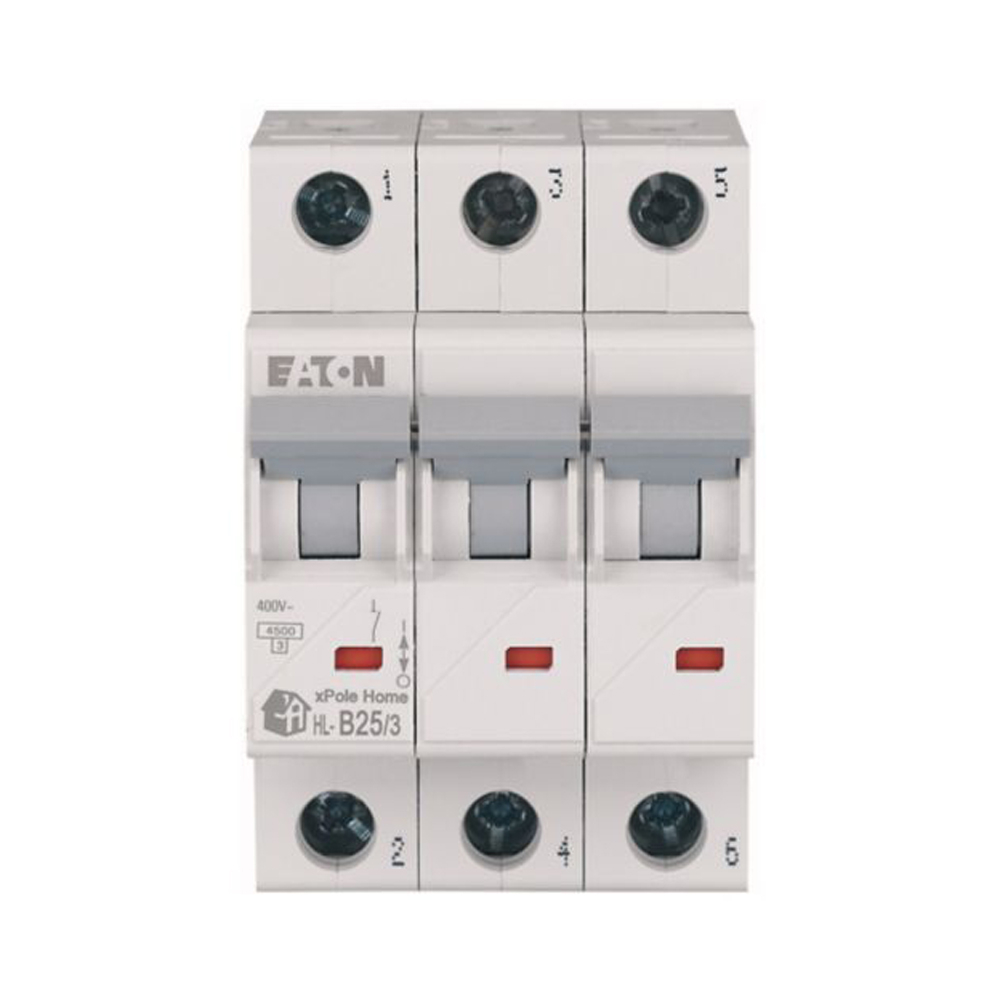

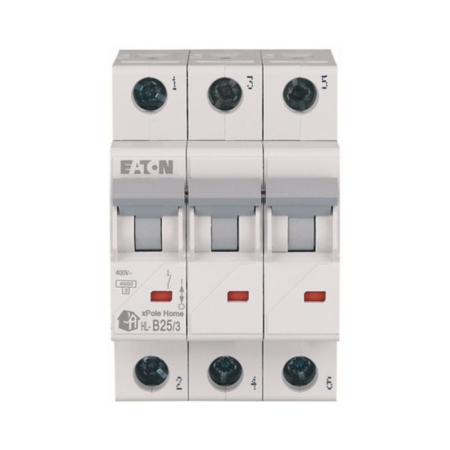

Intrerupatorul automat modular tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Face parte din gama xPole Home, fiind adecvat pentru tablouri electrice din locuinte, cladiri comerciale si alte aplicatii de distributie de joasa tensiune. Curba de declansare B il recomanda pentru circuite cu varfuri de curent reduse la pornire, dimensionarea finala fiind realizata in functie de consumatori si de proiectul instalatiei.

Aparatul are 3 poli, curent nominal de 25 A, curba de declansare B si capacitate nominala de rupere de 4.5 kA conform IEC/EN 60898-1. Functioneaza la tensiune nominala de 230/400 V AC, la frecventa de 50/60 Hz, si are tensiune nominala de tinere la impuls de 4 kV. Latimea constructiva este de 17.5 mm pe pol, rezultand o latime de 52.5 mm pentru varianta tripolara; inaltimea aparatului este de 80 mm, iar adancimea constructiva este de 45 mm. Gradul de protectie este IP20.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar clema cu trei pozitii de blocare faciliteaza demontarea dintr-un sistem de bare existent. Conectarea se poate face de sus sau de jos, iar bornele duble de tip lift/open-mouthed sunt prevazute atat in partea superioara, cat si in partea inferioara. Bornele accepta conductori cu sectiuni intre 1 si 25 mm2, cuplul de strangere recomandat fiind de 2 pana la 2.4 Nm. Aparatul este compatibil cu bare standard, care pot fi pozitionate sus sau jos.

Pentru exploatare sigura, intrerupatorul trebuie ales in functie de curentul de calcul, sectiunea conductoarelor, nivelul curentului de scurtcircuit disponibil si caracteristicile sarcinii. Distanta de separare intre contacte este de minimum 4 mm pentru izolarea sigura, iar bornele sunt protejate impotriva atingerii cu degetul conform EN 50274. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tripolar de 25 A?

Se utilizeaza pentru protectia la suprasarcina si scurtcircuit a circuitelor trifazate, atunci cand dimensionarea instalatiei necesita un curent nominal de 25 A.

Ce inseamna curba de declansare B?

Curba B este destinata in mod uzual circuitelor cu curenti de pornire redusi. Alegerea curbei trebuie corelata cu tipul consumatorilor si cu proiectul electric.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj rapid pe sina DIN conform IEC/EN 60715.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductoarelor cu sectiuni cuprinse intre 1 si 25 mm2. Respectati cuplul de strangere de 2 pana la 2.4 Nm.
