Descriere

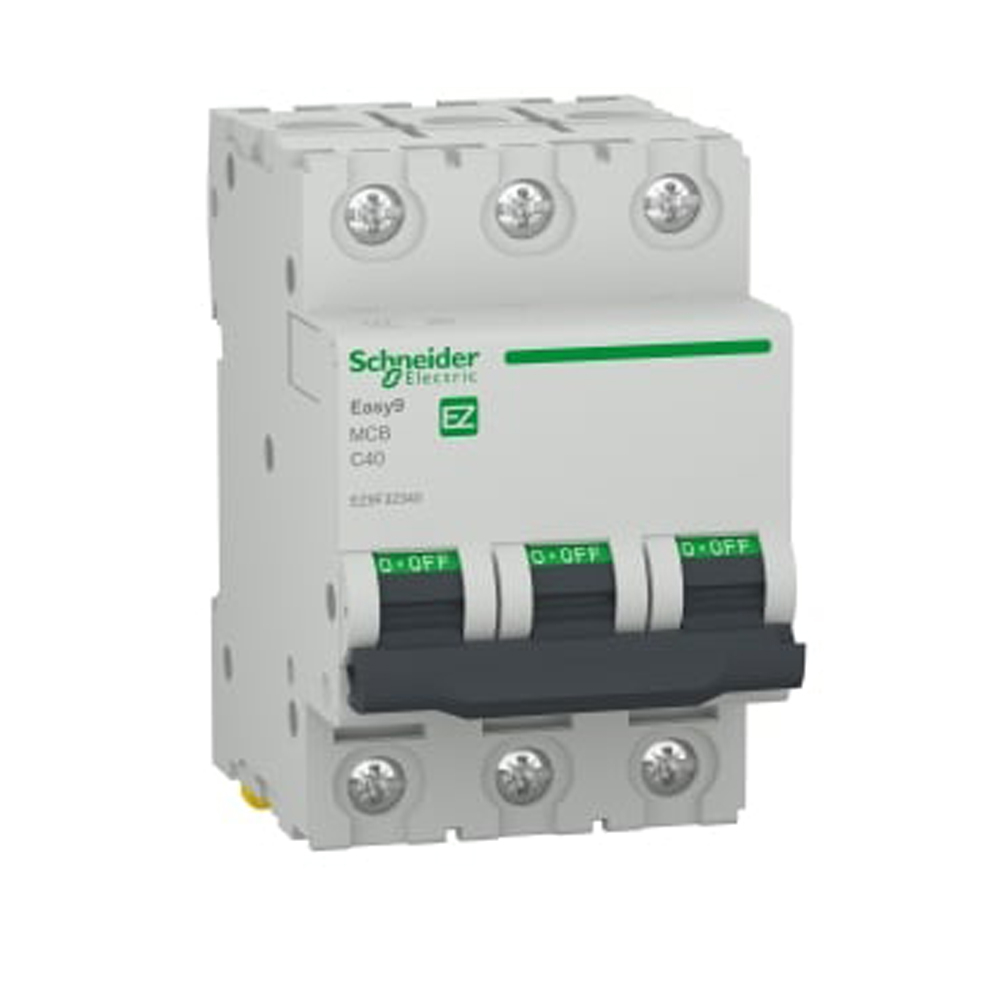

Intrerupatorul automat modular este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si curentilor de scurtcircuit. Echipat cu declansator termomagnetic, acesta este potrivit pentru tablouri electrice rezidentiale si aplicatii de distributie unde este necesara protectia pe trei poli. Curba C permite utilizarea pe circuite cu curenti de pornire moderati, in limitele caracteristicii de declansare specificate.

Aparatul are 3 poli protejati, curent nominal de 40 A si functioneaza in retele de curent alternativ. Tensiunea nominala de functionare este de 400 V AC la 50 Hz, iar capacitatea nominala de rupere este de 4500 A la 400 V AC si la 230 V AC, conform SR EN 60898-1. Pragul de declansare magnetica pentru curba C este de 5 pana la 10 x In, iar tensiunea nominala de tinere la impuls este de 4 kV. Produsul este adecvat pentru izolare conform SR EN 60898-1.

Montajul se realizeaza prin clipsare pe sina DIN in tabloul electric. Ocupa 6 pasi de 9 mm, avand dimensiuni de aproximativ 82 mm inaltime, 54 mm latime si 74 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiuni intre 1 si 35 mm2 sau a conductoarelor flexibile cu sectiuni intre 1 si 25 mm2. Conexiunile se pot face sus sau jos, cu un cuplu de strangere recomandat de 3.5 Nm.

Pentru exploatare sigura, dimensionarea intrerupatorului trebuie realizata in functie de sectiunea conductoarelor, sarcina circuitului, curentul de scurtcircuit disponibil si configuratia instalatiei. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de catre personal calificat. Acest intrerupator automat asigura protectie la suprasarcina si scurtcircuit; protectia diferentiala la curenti de defect trebuie asigurata separat atunci cand aplicatia o impune.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de curent alternativ, inclusiv circuite de distributie si alimentari ale consumatorilor compatibili cu un curent nominal de 40 A.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu curenti de pornire moderati, cu alegerea finala realizata in functie de caracteristicile consumatorilor si ale instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este clipsabil pe sina DIN si ocupa 6 pasi de 9 mm, echivalentul unei latimi de 54 mm.

Asigura protectie diferentiala?

Nu. Protectia oferita este termomagnetica, pentru suprasarcina si scurtcircuit. Pentru protectie la curenti diferentiali este necesar un dispozitiv diferential adecvat instalatiei.

Ce sectiuni de conductori pot fi conectate?

Bornele tip tunel accepta conductori rigizi de 1 pana la 35 mm2 si conductori flexibili de 1 pana la 25 mm2, conform specificatiilor produsului.
