Descriere

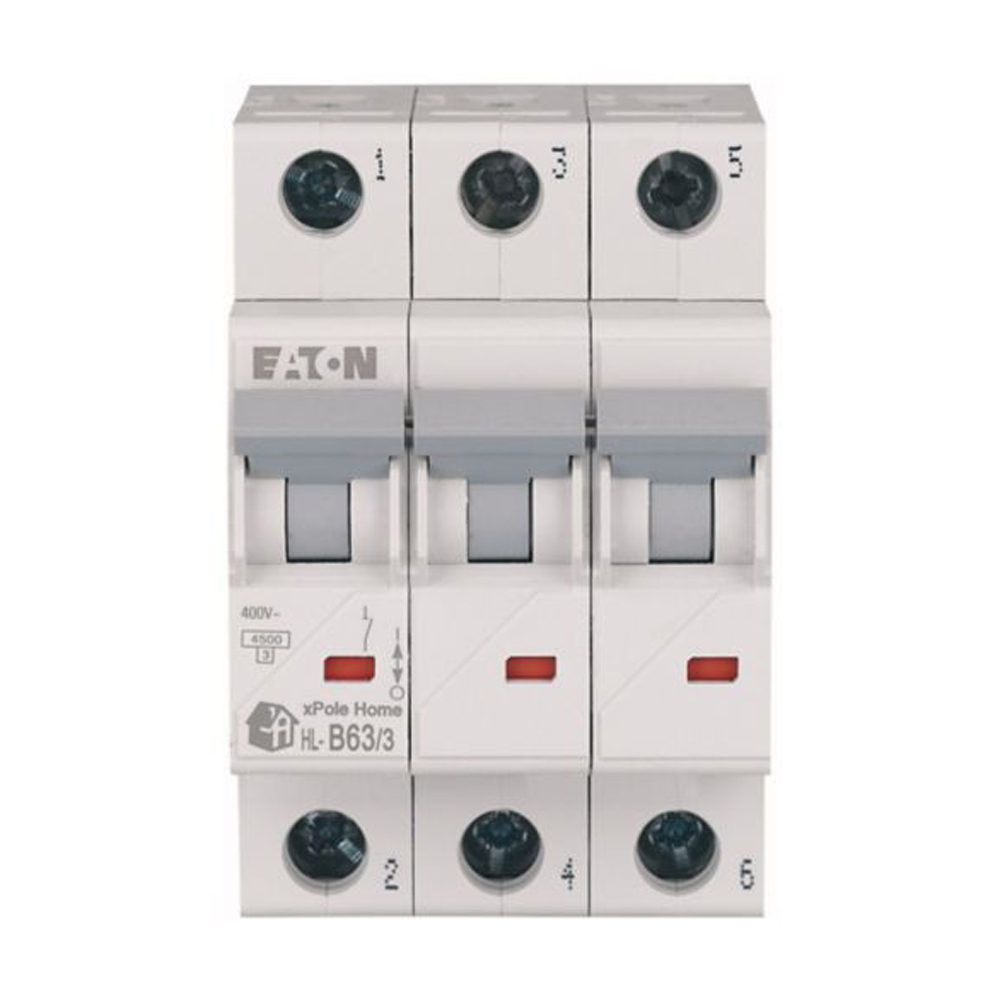

Intrerupatorul automat modular cu 3 poli este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Face parte din gama xPole Home, conceputa pentru tablouri electrice din aplicatii rezidentiale si comerciale. Curba de declansare B il recomanda pentru circuite cu sarcini uzuale, unde sunt necesare protectie automata si repunere simpla sub tensiune dupa eliminarea cauzei declansarii.

Aparatul are curent nominal de 63 A, trei poli protejati si trei poli in total. Capacitatea nominala de rupere conform IEC EN 60898 1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Dispune de clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, categorie de supratensiune III si functionare in curent alternativ la 50 pana la 60 Hz. Dimensiunile sunt 85 mm adancime, 73 mm inaltime si 53.1 mm latime, echivalentul a 3 module.

Montajul se realizeaza in tablouri electrice modulare. Adancimea incorporata este de 44 mm, iar bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Constructia gamei permite alimentarea de sus sau de jos si folosirea de echipamente auxiliare compatibile. Bornele duble pentru conductoare sau bareta de alimentare contribuie la o cablare ordonata si la interventii mai rapide in tabloul electric.

Produsul are grad de protectie IP20 si este destinat instalarii in interiorul unui tablou sau al unei carcase corespunzatoare, care asigura protectia necesara ansamblului. Temperatura ambianta de functionare este intre minus 25 grade C si plus 75 grade C; capacitatea de transport a curentului trebuie luata in calcul in functie de temperatura din tablou. Selectarea aparatului, dimensionarea cablurilor, verificarea curentului de scurtcircuit disponibil si instalarea trebuie realizate de personal calificat, in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri pentru aplicatii rezidentiale si comerciale.

Ce inseamna curba de declansare B?

Curba B defineste comportamentul declansarii electromagnetice la curenti mari de defect si este utilizata frecvent pentru circuite cu sarcini uzuale, fara varfuri mari de curent la pornire.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA conform IEC EN 60898 1, declarata pentru 230 V si 400 V.

Ce sectiune de cablu poate fi conectata?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea corecta se stabileste prin proiect si in functie de sarcina circuitului.

Poate fi instalat direct intr-un spatiu accesibil?

Are grad de protectie IP20 si trebuie montat in interiorul unui tablou sau al unei carcase adecvate. Instalarea si verificarea protectiilor trebuie efectuate de personal calificat.
