Descriere

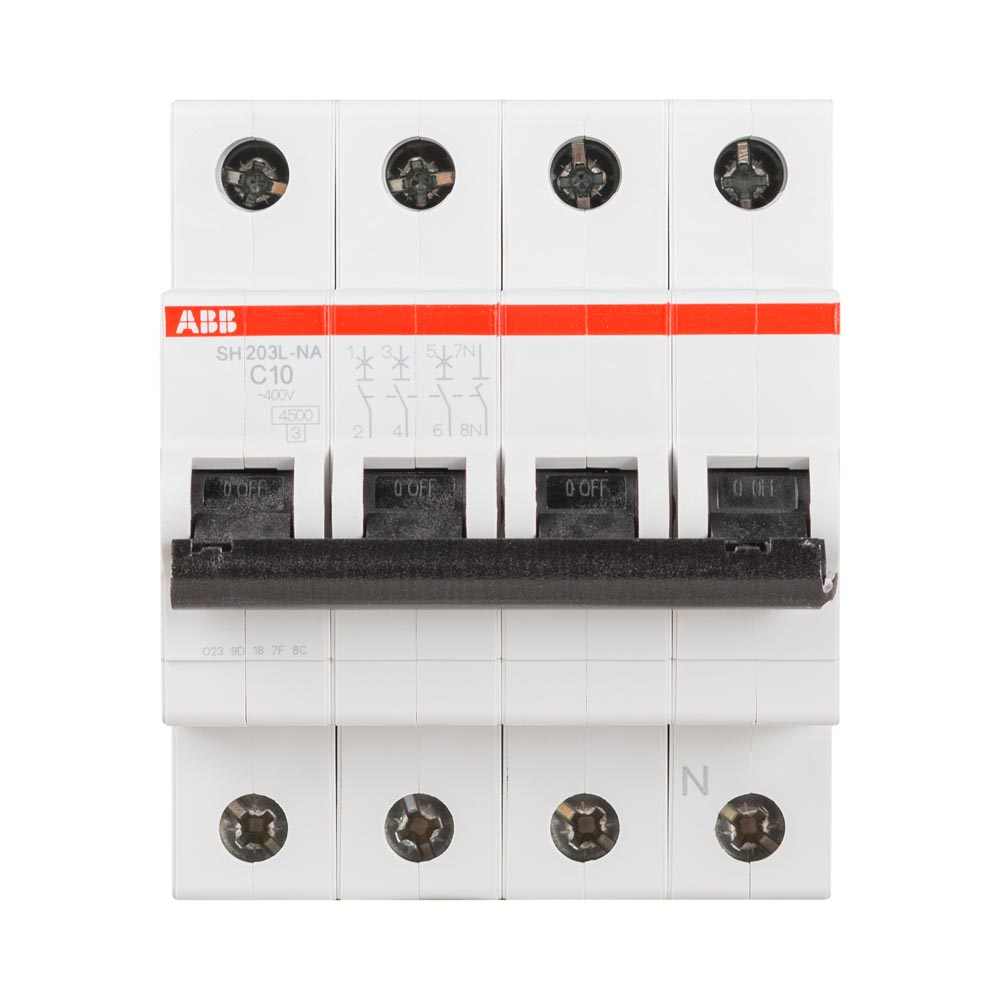

Acest intrerupator automat modular este destinat protectiei circuitelor electrice trifazate cu nul, in tablouri de distributie pentru aplicatii rezidentiale si proiecte de instalatii electrice. Configuratia 3P+N permite intreruperea circuitului cu trei faze si nul, fiind potrivita pentru plecari trifazate dimensionate la un curent nominal de 10 A. Aparatul este limitator de curent si utilizeaza doua mecanisme de declansare: protectie termica temporizata la suprasarcina si protectie electromecanica la scurtcircuit.

Echipamentul are curent nominal de 10 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 4.5 kA la 400 V AC. Tensiunea operationala nominala este de 400 V AC, iar tensiunea nominala de izolatie este de 440 V. Este conform cu standardul IEC/EN 60898-1 si respecta cerintele RoHS. Pierderea de putere declarata este de 8.4 W in conditii nominale de functionare, respectiv 2.1 W pe pol.

Pentru instalare, intrerupatorul se monteaza in tablou electric modular, pe sina DIN. Ocupa 4 module de 17.5 mm, avand latimea de 70 mm, inaltimea de 85 mm si adancimea de 69 mm. Conductorii si schema de conectare trebuie alese in functie de proiectul electric, de sarcina protejata si de reglementarile aplicabile instalatiei.

Montajul, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai de personal calificat, cu alimentarea intrerupta. Curentul nominal, curba C si capacitatea de rupere trebuie corelate cu parametrii circuitului si cu nivelul de scurtcircuit disponibil in tabloul unde este instalat. Aparatul nu inlocuieste protectia diferentiala acolo unde aceasta este necesara pentru protectia persoanelor sau a instalatiei.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate cu nul, cu un curent nominal de pana la 10 A, in tablouri electrice modulare.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, precum anumite motoare, echipamente sau grupuri de consumatori. Alegerea corecta trebuie facuta in functie de caracteristicile sarcinii.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la tensiunea de 400 V AC.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module de 17.5 mm pe sina DIN, cu o latime totala de 70 mm.

Este necesara protectie diferentiala suplimentara?

Intrerupatorul automat protejeaza la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali, se utilizeaza o protectie diferentiala atunci cand proiectul instalatiei sau normele aplicabile o impun.
