Descriere

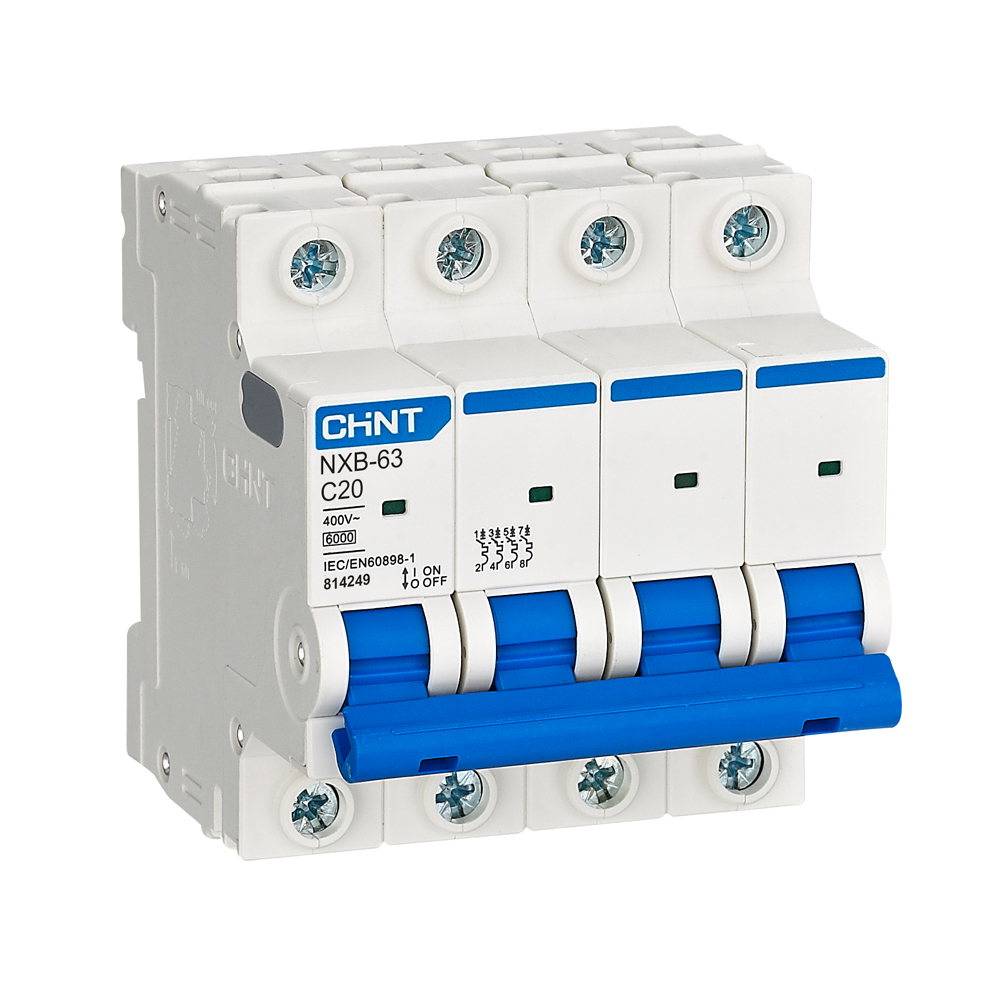

Intrerupatorul automat magnetotermic cu 4 poli este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, avand si functie de separare cu izolatie pozitiva. Este o alegere potrivita pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii tertiare care necesita intreruperea simultana a patru conductoare. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 20A, 4 poli, curba de declansare electromagnetica C si capacitate nominala de rupere la scurtcircuit Icn de 6000A. Este proiectat pentru retele AC de 380V, 400V sau 415V, la frecventa de 50Hz, iar tensiunea nominala de tinere la impuls este de 4kV. Respecta standardul IEC 60898-1, are marcaj CE, rezistenta electrica de 10000 cicluri si rezistenta mecanica de 20000 cicluri. Pentru curba C, declansarea magnetica este specificata in domeniul 5 pana la 10 ori curentul nominal.

Montajul se realizeaza pe sina DIN TH35-7.5, iar varianta cu 4 poli are latimea de 72 mm. Bornele accepta conductoare cu sectiunea cuprinsa intre 1 si 25 mm2, adancimea de introducere a conductorului fiind de 12.5 mm. Cuplul standard de strangere este de 2 Nm, fara a depasi cuplul maxim admis de 2.5 Nm. Alimentarea poate fi realizata atat prin partea superioara, cat si prin partea inferioara, in functie de configuratia tabloului.

Pentru functionare corecta, instalarea trebuie efectuata de personal calificat, cu circuitul complet scos de sub tensiune. Temperatura ambianta de utilizare este intre -5 si +40 grade C, altitudinea maxima de instalare fiind de 2000 m. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat intr-un tablou de distributie adecvat. Dimensionarea protectiei trebuie corelata cu sectiunea cablurilor, caracteristicile sarcinii si nivelul de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce tip de instalatie este recomandat un intrerupator automat cu 4 poli?

Este destinat in principal circuitelor AC trifazate din tablouri de distributie, unde este necesara protectia si deconectarea simultana a patru poli.

Ce inseamna curba de declansare C?

Curba C este adecvata circuitelor cu sarcini uzuale si curenti de pornire moderati. Declansarea magnetica are loc in domeniul de 5 pana la 10 ori curentul nominal.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA, echivalent cu 6000A.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN TH35-7.5. Conectarea poate fi realizata de sus sau de jos, iar bornele accepta conductoare intre 1 si 25 mm2. Montajul trebuie executat numai cu instalatia scoasa de sub tensiune, de personal calificat.

Ce standard respecta acest intrerupator automat?

Produsul este realizat conform standardului IEC 60898-1 si are marcaj CE.
