Descriere

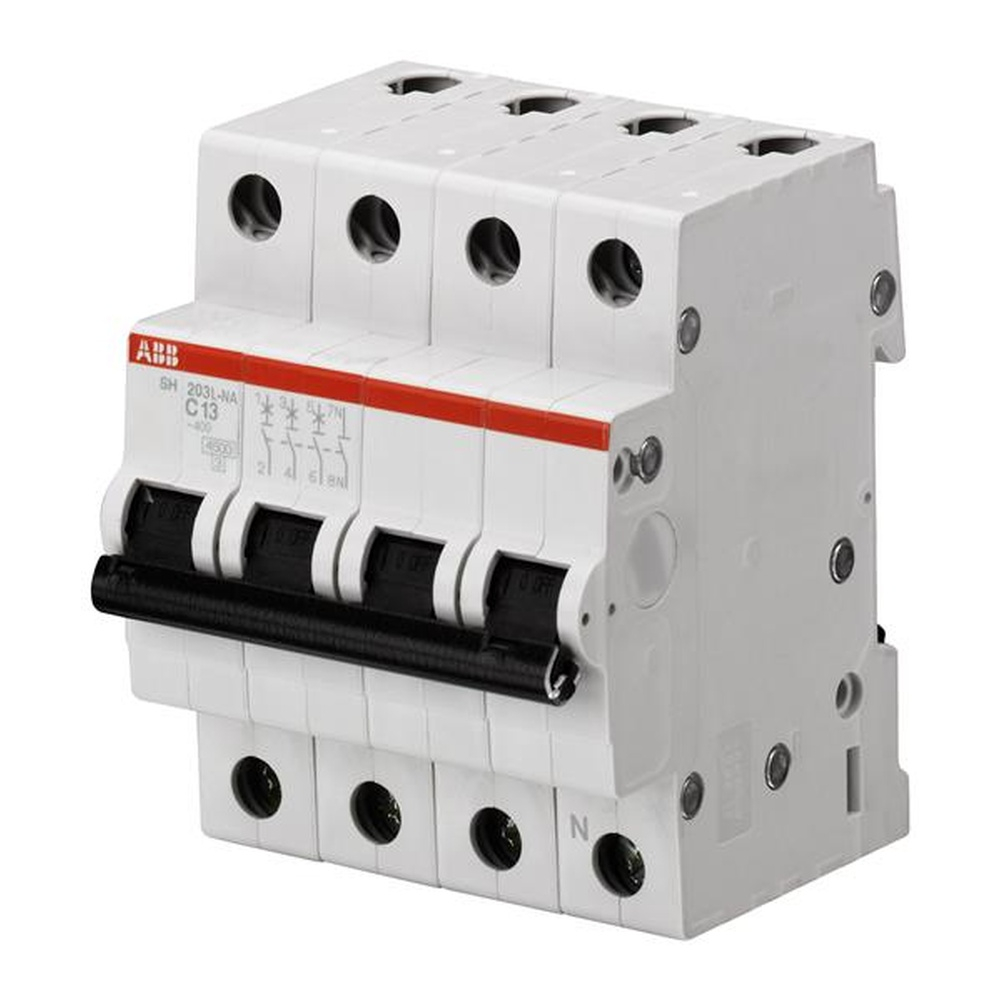

Acest intrerupator automat modular cu 4 poli este destinat protectiei circuitelor electrice impotriva efectelor suprasarcinilor si scurtcircuitelor. Configuratia tetrapolara il recomanda pentru tablouri de distributie si aplicatii cu circuite AC cu patru poli, in instalatii rezidentiale, comerciale sau tehnice, atunci cand parametrii circuitului impun protectie la 50 A.

Echipamentul are curent nominal de 50 A, tensiune nominala de 400 V AC, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 4.5 kA. Este realizat conform standardului IEC EN 60898 1 si dispune de clasa de limitare a energiei 3. Caracteristica C este adecvata pentru circuite cu curenti de pornire moderati, alegerea protectiei urmand sa fie corelata cu tipul consumatorilor, sectiunea conductoarelor si nivelul de scurtcircuit disponibil.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN de 35 mm. Cele patru poli trebuie conectati conform schemei de distributie si marcajelor de pe aparat, iar conexiunile trebuie dimensionate corespunzator curentului nominal si conductorilor utilizati. Pentru o selectivitate si protectie corecte, aparatul se integreaza intr-o configuratie proiectata cu protectii diferentiale, protectii la supratensiune si alte echipamente necesare instalatiei.

Instalarea, verificarea si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile. Capacitatea de rupere de 4.5 kA trebuie verificata fata de curentul de scurtcircuit prezumat in punctul de montaj. Gradul de protectie IP20 impune instalarea intr-un tablou sau o carcasa adecvata, care previne atingerea accidentala a partilor active.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 4 poli si 50 A?

Este utilizat pentru protectia circuitelor AC cu patru poli la suprasarcina si scurtcircuit, in tablouri de distributie unde curentul nominal necesar este de 50 A.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare potrivita in mod uzual pentru circuite cu curenti de pornire moderati. Alegerea trebuie facuta in functie de consumatori, cabluri si conditiile reale ale instalatiei.

Ce reprezinta capacitatea de rupere de 4.5 kA?

Aceasta valoare indica nivelul maxim al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile nominale specificate. Curentul de scurtcircuit prezumat la locul montajului nu trebuie sa depaseasca 4.5 kA.

Cum se monteaza acest intrerupator automat?

Se monteaza pe sina DIN de 35 mm, intr-un tablou electric adecvat. Conectarea si punerea in functiune trebuie realizate de personal calificat, cu respectarea schemelor electrice si a normativelor aplicabile.

Este necesara o carcasa sau un tablou pentru montaj?

Da. Aparatul are grad de protectie IP20 si trebuie instalat intr-un tablou sau o carcasa care asigura protectie impotriva atingerii accidentale a partilor active.
