Descriere

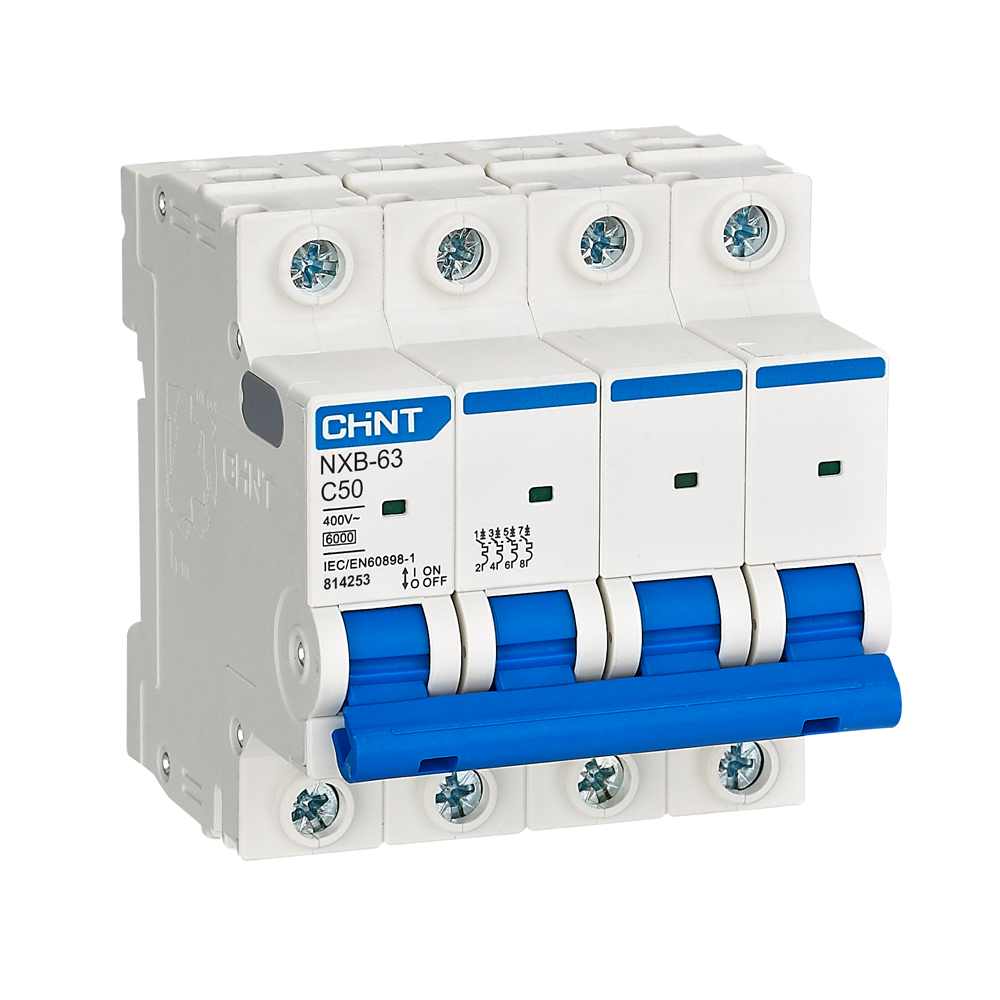

Acest intrerupator automat miniatural cu 4 poli este destinat protectiei circuitelor de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri electrice rezidentiale, comerciale si pentru aplicatii industriale usoare, unde este necesara intreruperea simultana a celor patru poli. Poate fi utilizat si ca aparat de comanda si separare a circuitului in timpul lucrarilor de verificare sau mentenanta.

Aparatul are curent nominal de 50 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6 kA. Pentru configuratia cu 4 poli, tensiunea nominala de utilizare este de 380/400/415 V AC, la frecventa de 50/60 Hz. Izolatia este dimensionata la 500 V, tensiunea nominala de tinere la impuls este de 4 kV, iar produsul este realizat conform standardului IEC/EN 60898-1. Curba C asigura declansarea magnetica la aproximativ 5 pana la 10 ori curentul nominal, fiind adecvata pentru circuite cu sarcini mixte sau moderat inductive.

Montajul se realizeaza pe sina DIN TH35-7.5 de 35 mm, in tablouri de distributie compatibile. Alimentarea si plecarea circuitului pot fi conectate atat in partea superioara, cat si in partea inferioara. Bornele accepta conductori cu sectiuni intre 1 si 25 mm2, iar pentru circuitele de 40-63 A sunt recomandati conductori de cupru cu sectiunea de 10-16 mm2. Cuplul de strangere indicat pentru borne este de 2,0 N m.

Pentru exploatare sigura, aparatul trebuie instalat de personal calificat, cu alimentarea intrerupta si cu respectarea schemei tabloului electric. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este instalat intr-un tablou de distributie adecvat. Temperatura de functionare este intre -35 grade C si +70 grade C, iar altitudinea maxima recomandata este de 2000 m. Selectarea intrerupatorului trebuie corelata cu sectiunea conductoarelor, tipul consumatorilor si nivelul de scurtcircuit estimat al instalatiei.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza acest intrerupator automat cu 4 poli?

Este destinat protectiei circuitelor de joasa tensiune cu 4 poli, inclusiv aplicatii trifazate cu nul, in tablouri de distributie rezidentiale, comerciale sau industriale usoare.

Ce inseamna curba de declansare C?

Curba C indica o declansare magnetica la aproximativ 5 pana la 10 ori curentul nominal. Este adecvata pentru sarcini mixte si consumatori cu curent de pornire moderat, cum ar fi anumite motoare, ventilatoare sau echipamente electrice.

Se monteaza pe sina DIN?

Da. Aparatul este prevazut pentru montaj pe sina DIN TH35-7.5 de 35 mm, utilizata in mod obisnuit in tablourile electrice modulare.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori cu sectiuni intre 1 si 25 mm2. Pentru circuite in domeniul 40-63 A, recomandarea producatorului este utilizarea conductoarelor de cupru cu sectiunea de 10-16 mm2, dimensionate intotdeauna conform proiectului si conditiilor reale de instalare.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA. Aceasta valoare trebuie verificata in raport cu nivelul de scurtcircuit disponibil in punctul de instalare.
