Descriere

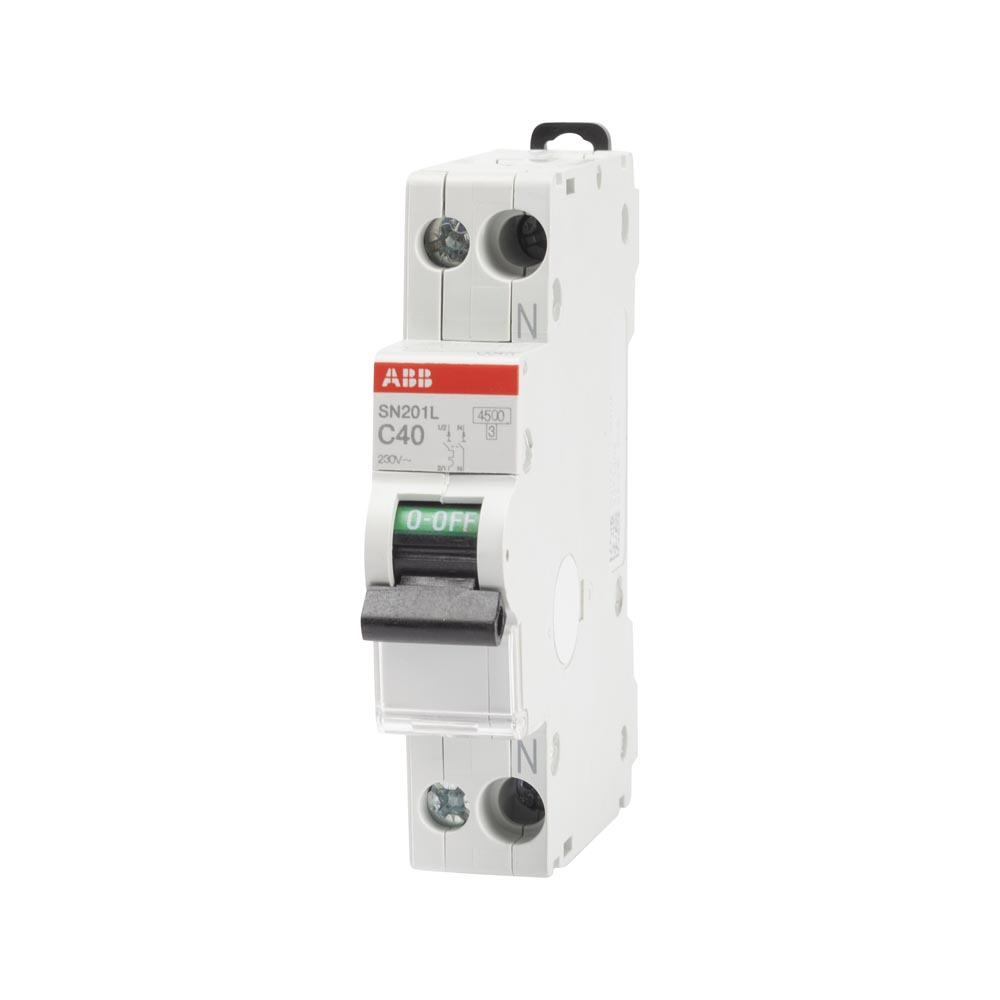

Acest intrerupator automat miniatural 1P+N este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Constructia intr-un singur modul DIN economiseste spatiu in tabloul electric si este potrivita pentru circuite finale din instalatii rezidentiale. Polul de nul este pozitionat in partea dreapta, iar aparatul protejeaza un pol activ.

Echipamentul are curent nominal de 40 A, caracteristica de declansare C si tensiune nominala de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la 230 V este de 4,5 kA, capacitatea ultima de rupere Icu este de 6 kA, iar capacitatea de serviciu Ics este de 4,5 kA. Respecta standardul IEC/EN 60898-1, are tensiune de izolatie Ui de 500 V, tensiune nominala de tinere la impuls Uimp de 4 kV si clasa de limitare a energiei 3.

Montajul se realizeaza pe sina DIN de 35 mm, iar aparatul ocupa un modul, cu dimensiuni de aproximativ 18 x 85 x 69 mm. Conectarea se face prin borne cu surub tip clema, compatibile cu conductori rigizi de 1 pana la 16 mm2 sau flexibili de 1 pana la 10 mm2. Lungimea recomandata de dezizolare este de 11 mm, iar cuplul de strangere al bornelor este de 1,2 Nm. Alimentarea poate fi realizata din oricare parte, iar aparatul accepta accesorii precum contact auxiliar, contact de semnalizare, declansator de lucru si declansator la minima tensiune.

Pentru utilizare sigura, intrerupatorul trebuie selectat in functie de sectiunea conductorului, sarcina circuitului si curentul de scurtcircuit disponibil la locul instalarii. Gradul de protectie este IP20, de aceea montajul se face intr-un tablou sau o carcasa corespunzatoare, de catre personal calificat si cu instalatia scoasa de sub tensiune. Temperatura de functionare este intre -25 si +55 grade C, iar temperatura de referinta pentru declansatorul termic este de 30 grade C.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat 1P+N de 40 A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinii si scurtcircuitului. Configuratia 1P+N include polul protejat si nulul, intr-un aparat cu latime de un modul DIN.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Alegerea curbei trebuie facuta de un electrician, in functie de tipul consumatorilor si de conditiile instalatiei.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi cu sectiune intre 1 si 16 mm2 si conductori flexibili cu sectiune intre 1 si 10 mm2. Pentru conectare corecta se respecta lungimea de dezizolare de 11 mm si cuplul de strangere de 1,2 Nm.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si ocupa un singur modul in tabloul electric.

Este potrivit pentru montaj direct in exterior?

Nu este recomandat montajul direct expus. Aparatul are grad de protectie IP20 si trebuie instalat intr-un tablou sau o carcasa adecvata mediului de utilizare.
