Descriere

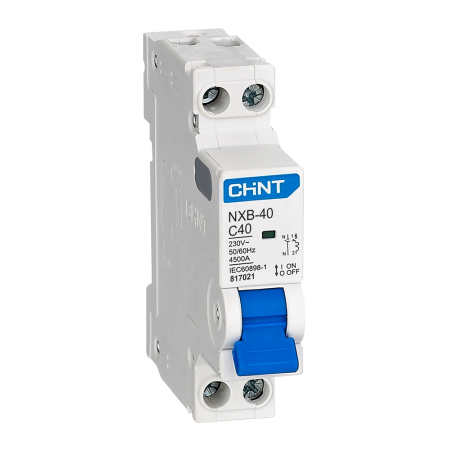

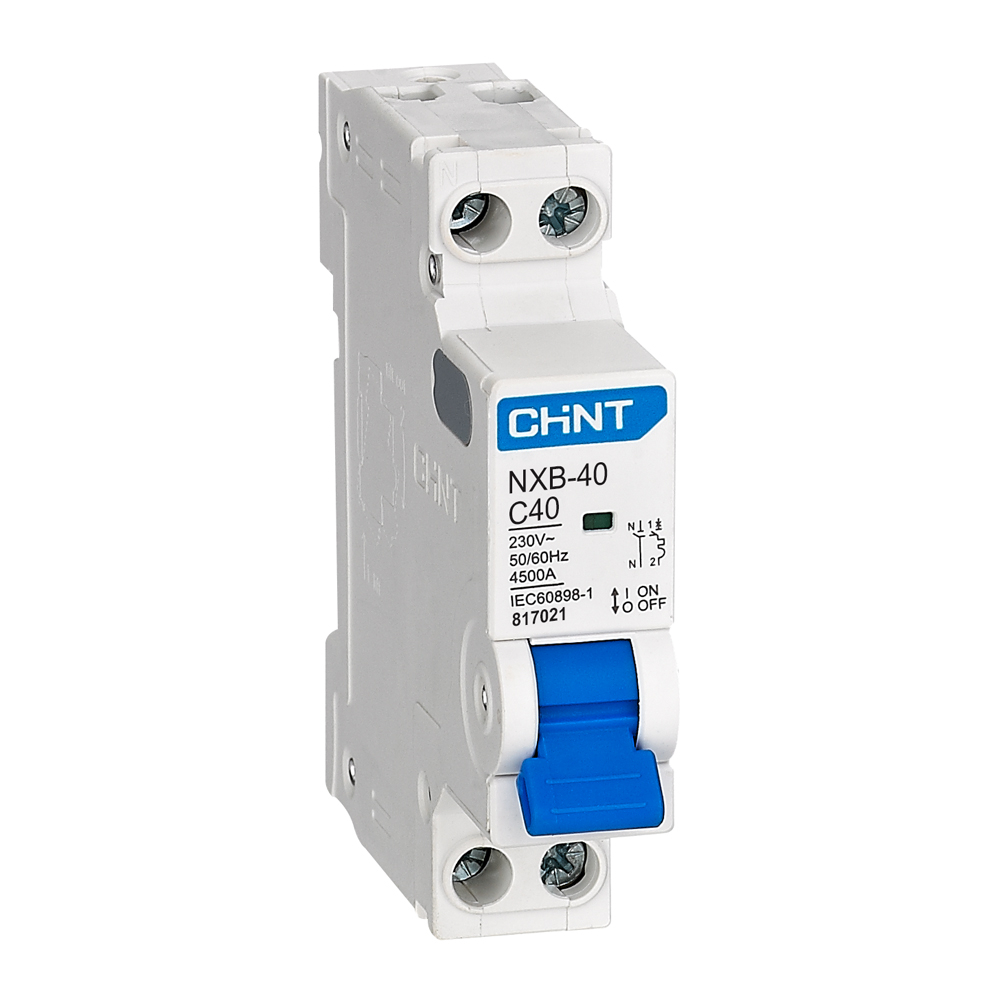

Intrerupatorul automat modular este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Constructia 1P+N permite comanda si izolarea circuitului de faza impreuna cu nulul, fiind o solutie potrivita pentru tablouri de distributie rezidentiale, comerciale si pentru aplicatii industriale usoare. Caracteristica de declansare C il recomanda pentru circuite generale de prize, iluminat sau consumatori cu curenti de pornire moderati.

Aparatul are curent nominal de 40 A, tensiune nominala de utilizare 230 V AC si frecventa nominala 50/60 Hz. Dispune de declansator termomagnetic cu curba C, capacitate nominala de rupere la scurtcircuit Icu de 4.5 kA si capacitate de serviciu la scurtcircuit Ics de 4.5 kA. Tensiunea nominala de tinere la impuls este de 4 kV, iar produsul este conform cu IEC/EN 60898-1, avand certificari CE si conformitate RoHS.

Montajul se realizeaza pe sina DIN TH35-7.5, in tablouri electrice modulare. Echipamentul ocupa 1 modul si permite introducerea conductoarelor din partea superioara sau inferioara. Bornele accepta conductori de cupru cu sectiunea intre 1 si 10 mm2; cuplul standard de strangere este 1.5 N m, iar adancimea de introducere a conductorului este de 10 mm. Pentru curentul nominal de 40 A, alegerea sectiunii conductorului se face prin proiectare, in functie de metoda de pozare, temperatura si conditiile reale de incarcare.

Gradul de protectie este IP20 pentru montaj direct si IP40 dupa instalarea intr-un tablou corespunzator. Temperatura de functionare este intre minus 35 grade C si plus 70 grade C, iar altitudinea de instalare recomandata este de maximum 2000 m. Instalarea, dimensionarea protectiei si verificarea conexiunilor trebuie realizate de personal calificat, cu alimentarea oprita, respectand normele aplicabile si selectivitatea intregului tablou electric.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 40 A cu curba C?

Este utilizat pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru circuite generale si consumatori cu curenti de pornire moderati.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica prezenta unui pol protejat pentru faza si a unui pol de nul comutat, pentru izolarea circuitului monofazat.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN TH35-7.5 in tablouri electrice modulare.

Este un intrerupator diferential?

Nu. Acesta este un intrerupator automat magnetotermic pentru protectie la suprasarcina si scurtcircuit. Pentru protectie diferentiala este necesar un dispozitiv dedicat, ales conform proiectului instalatiei.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA. Aceasta trebuie corelata cu nivelul de scurtcircuit estimat in punctul de instalare.
