Descriere

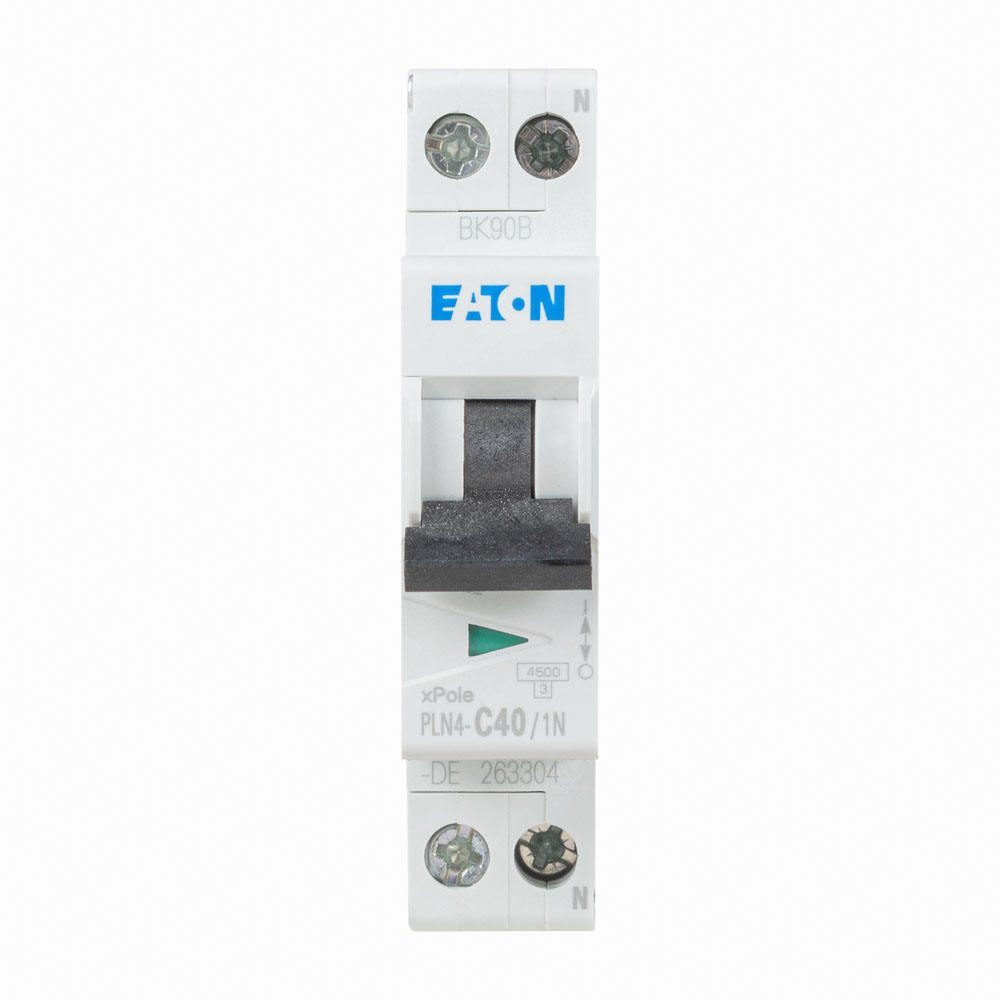

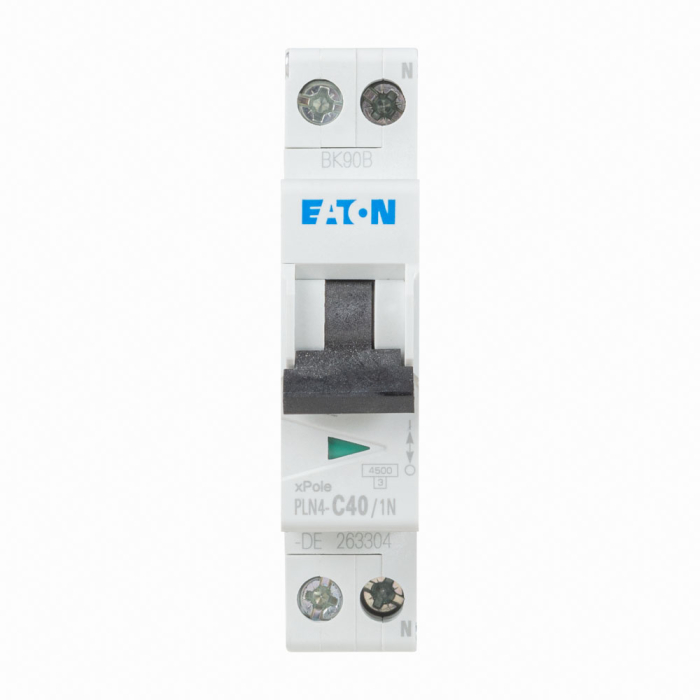

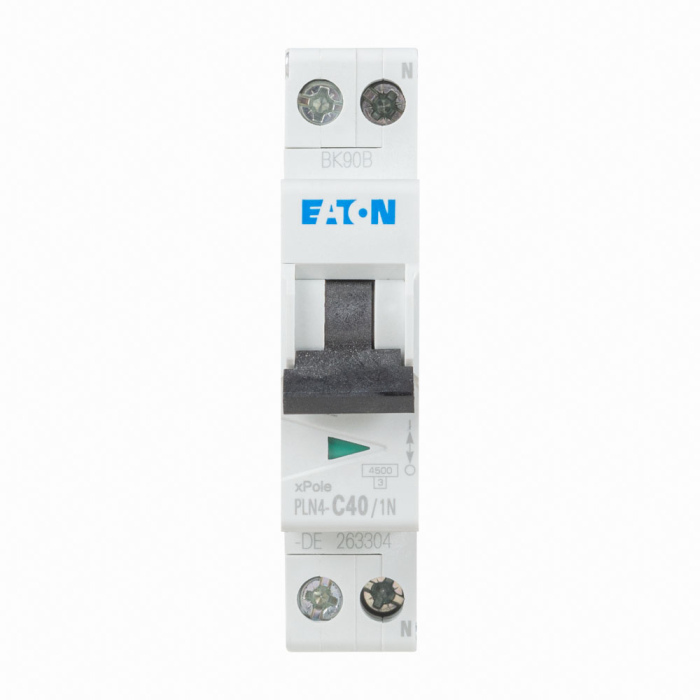

Acest intrerupator automat modular este destinat protectiei la suprasarcina si scurtcircuit a circuitelor monofazate din tablouri electrice rezidentiale si comerciale. Constructia 1P+N protejeaza polul de faza si asigura comutarea simultana a conductorului de nul, fiind o solutie compacta pentru circuite care necesita separare sigura in tabloul de distributie.

Aparatul are curent nominal de 40 A, tensiune nominala de functionare de 230 V AC si frecventa de 50/60 Hz. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti temporari de pornire mai ridicati fata de sarcinile strict rezistive. Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1, clasa de limitare a energiei este 3, iar tensiunea nominala de izolatie Ui este de 440 V. Aparatul are categorie de supratensiune III, tensiune nominala de tinere la impuls Uimp de 4 kV si grad de poluare 2.

Montajul se realizeaza in tablouri electrice pe sina DIN, iar aparatul ocupa o latime de un modul. Adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Este compatibil cu echipamente auxiliare, iar configuratia permite conectarea barelor standard de distributie.

Gradul de protectie este IP20, astfel ca produsul trebuie montat intr-un tablou sau intr-o carcasa care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambientala de functionare este intre -25 si 55 grade C. Dimensionarea protectiei trebuie realizata in functie de sectiunea conductoarelor, tipul consumatorilor, curentul de sarcina si conditiile instalatiei, iar montajul si verificarea se recomanda a fi efectuate de personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V, pentru protectia la suprasarcina si scurtcircuit. Curba C este adecvata aplicatiilor unde pot aparea varfuri temporare de curent la pornire.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol protejat pentru faza si un pol de nul comutat simultan. Astfel, faza este protejata la supracurent, iar nulul este deconectat odata cu faza.

Cate module ocupa in tabloul electric?

Aparatul ocupa un singur modul pe sina DIN, fiind potrivit pentru tablouri unde este importanta utilizarea eficienta a spatiului.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea utilizata trebuie aleasa conform proiectului electric si curentului admisibil al circuitului.

Este necesar ca montajul sa fie realizat de un electrician?

Da. Alegerea protectiei, conectarea conductoarelor si verificarea instalatiei trebuie realizate de personal calificat, cu respectarea normelor aplicabile si a parametrilor proiectului electric.
