Descriere

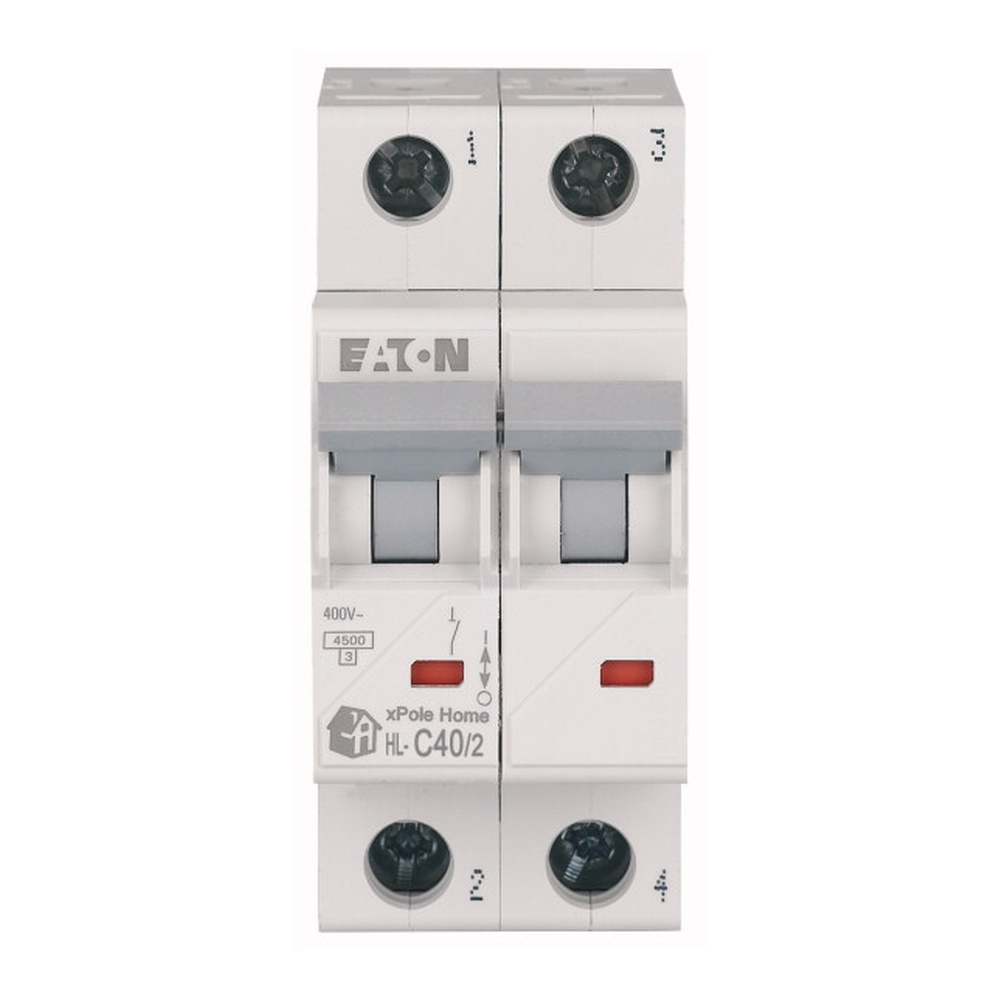

Acest intrerupator automat modular este destinat protectiei circuitelor electrice din tablouri rezidentiale si comerciale. Are doi poli protejati si este potrivit pentru circuite alimentate in curent alternativ unde este necesara protectia la suprasarcina si scurtcircuit, cu actionare simultana a celor doi poli. Curba de declansare C il recomanda pentru circuite care pot avea curenti de pornire moderati, selectarea corecta fiind necesar sa fie facuta in functie de consumatori si de proiectul instalatiei.

Datele nominale includ curent de 40 A, tensiune operationala maxima de 230 V AC si frecventa de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Aparatul are tensiune nominala de izolatie Ui de 440 V, rezistenta la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si grad de poluare 3. Constructia este conforma RoHS.

Pentru integrare in tablou, aparatul ocupa 2 spatii modulare, are adancime de montaj de 44 mm si dimensiuni exterioare de aproximativ 85 x 35.4 x 73 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Produsul permite utilizarea echipamentelor auxiliare compatibile si este indicat pentru instalare in tablouri, respectand schema electrica, cuplul de strangere si instructiunile de montaj aplicabile.

Gradul de protectie este IP20, ceea ce impune montarea intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Temperatura ambientala de functionare este intre -25 si 75 grade C. Capacitatea de rupere trebuie corelata obligatoriu cu nivelul curentului de scurtcircuit prezumat la locul instalarii; montajul, verificarea conexiunilor si punerea in functiune trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 2P de 40 A?

Este utilizat pentru protectia circuitelor electrice alimentate in curent alternativ, atunci cand proiectul necesita intreruperea si protectia a doi poli. Se foloseste in tablouri rezidentiale sau comerciale, dupa dimensionarea corecta a circuitului.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti de scurta durata. Este folosita frecvent pentru circuite cu curenti de pornire moderati, iar alegerea ei trebuie corelata cu tipul consumatorilor si cu calculele instalatiei.

Ce sectiuni de conductor pot fi conectate?

Bornele pot accepta conductoare rigide si multifilare cu sectiuni intre 1 si 25 mm2, conform datelor tehnice confirmate pentru acest model.

Poate fi montat direct intr-un loc expus la praf sau umezeala?

Nu este recomandat fara o carcasa adecvata. Gradul de protectie IP20 indica necesitatea montarii intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare pentru mediul de instalare.

Cum se verifica daca puterea de rupere este suficienta?

Curentul de scurtcircuit prezumat la punctul de instalare trebuie sa nu depaseasca 4.5 kA. Aceasta verificare face parte din proiectarea tabloului si trebuie realizata de un electrician sau proiectant calificat.
