Descriere

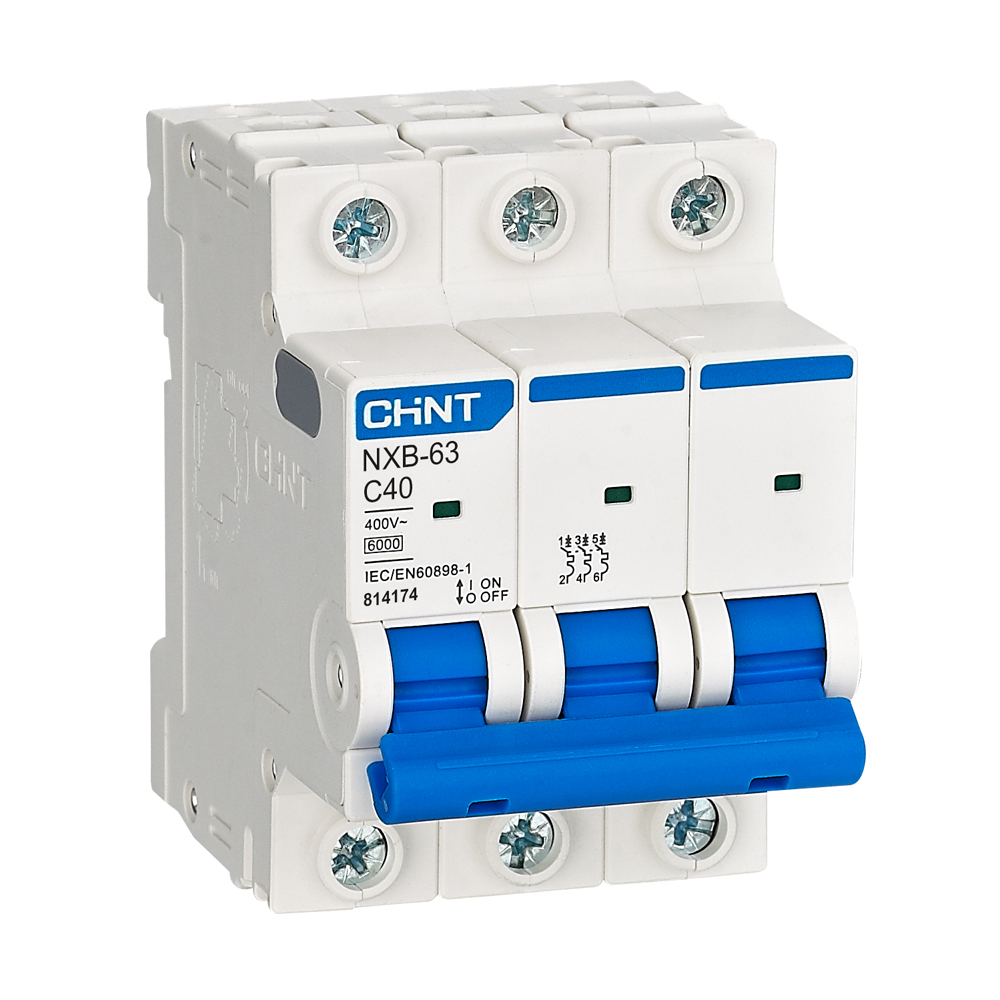

Intrerupatorul automat modular este proiectat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Varianta tripolara permite intreruperea simultana a celor trei faze si este potrivita pentru tablouri de distributie rezidentiale, comerciale si pentru aplicatii industriale usoare. Curba de declansare C recomanda utilizarea pe circuite cu sarcini mixte sau moderat inductive, precum echipamente, motoare de putere redusa ori circuite de alimentare generale.

Produsul are curent nominal de 40 A, trei poli, curba C si capacitate nominala de rupere la scurtcircuit de 6 kA. Tensiunea nominala de utilizare pentru configuratia 3P este AC 380/400/415 V, la frecventa de 50/60 Hz. Echipamentul este conform cu standardul IEC/EN 60898-1, are tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Durata de viata declarata pentru gama este de 20.000 de manevre mecanice si 10.000 de manevre electrice.

Montajul se realizeaza pe sina DIN standard TH35-7.5, in interiorul unui tablou electric. Alimentarea poate fi conectata atat de sus, cat si de jos. Bornele accepta conductori intre 1 si 25 mm2, iar pentru aparatele cu curent nominal intre 40 si 63 A sunt recomandati conductori de cupru cu sectiunea de 10 pana la 16 mm2. Strangerea conexiunilor se face la cuplul indicat de 2,0 Nm, pentru un contact electric corect si reducerea riscului de incalzire la borne.

Aparatul trebuie instalat numai de personal calificat, cu alimentarea intrerupta si dupa verificarea compatibilitatii cu schema, sectiunea conductoarelor si curentul de scurtcircuit disponibil in instalatie. Gradul de protectie este IP20 la montaj direct si IP40 in interiorul unui tablou de distributie corespunzator. Temperatura de functionare este intre minus 35 grade C si plus 70 grade C, iar instalarea este prevazuta la altitudini de pana la 2000 m, in medii uscate, fara condens, agenti corozivi sau atmosfere explozive.

Intrebari frecvente

Pentru ce tip de circuit este recomandat intrerupatorul automat tripolar de 40 A cu curba C?

Este destinat protectiei circuitelor trifazate de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Curba C este adecvata pentru sarcini mixte sau moderat inductive, inclusiv circuite generale de alimentare si anumite echipamente cu curent de pornire moderat.

La ce tensiune poate fi utilizat acest intrerupator automat 3P?

Pentru configuratia cu trei poli, tensiunea nominala de utilizare este AC 380/400/415 V, la frecventa de 50/60 Hz.

Cum se monteaza si ce conductori se recomanda?

Se monteaza pe sina DIN TH35-7.5 in tabloul electric, cu conectare de sus sau de jos. Se utilizeaza conductori de cupru, iar pentru intervalul de 40 pana la 63 A sunt recomandate sectiuni de 10 pana la 16 mm2. Bornele se strang la 2,0 Nm.

Este un intrerupator diferential?

Nu. Acesta este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala la curenti reziduali necesita un dispozitiv diferential separat sau un aparat combinat adecvat.

Poate fi instalat in orice mediu?

Se instaleaza in tablouri electrice, in spatii uscate si necorozive, fara condens sau gaze explozive. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este montat intr-un tablou de distributie corespunzator.
