Descriere

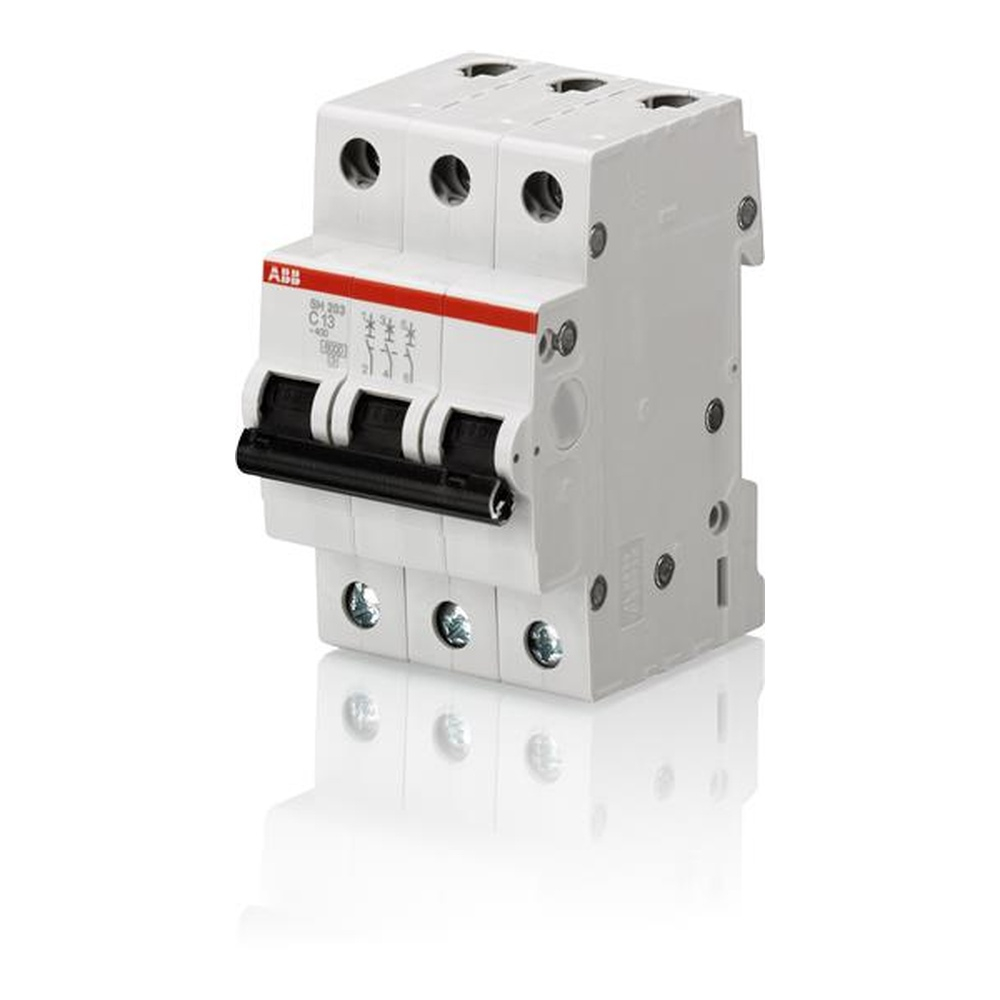

Acest intrerupator automat miniatural este destinat protectiei circuitelor trifazate cu neutru impotriva suprasarcinilor si scurtcircuitelor. Configuratia 3P+N il recomanda pentru tablouri electrice rezidentiale sau comerciale, unde este necesara protectia si separarea simultana a celor trei faze impreuna cu neutrul. Curba de declansare C este potrivita pentru circuite de forta si consumatori cu curenti de pornire moderati.

Aparatul are curent nominal de 40 A, tensiune operationala nominala de 400 V AC pentru configuratia 3P+N si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, iar caracteristica de declansare este C. Produsul respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3 si tensiune nominala de tinere la impuls de 4 kV. Gradul de protectie este IP20, respectiv IP40 dupa montarea in tablou cu capac.

Montajul se realizeaza rapid pe sina DIN de 35 mm, prin clipsare. Aparatul ocupa 4 module de 17.5 mm, avand o latime totala de aproximativ 70 mm. Bornele tip cage permit conectarea conductoarelor de pana la 25 mm2, cu strangere la un cuplu de 2 Nm; acestea permit si utilizarea barelor de distributie compatibile. Alimentarea poate fi realizata optional, iar pozitia de montaj este libera.

Selectarea protectiei trebuie facuta in functie de sectiunea conductorilor, puterea consumatorilor, curentul de scurtcircuit disponibil si schema tabloului electric. Intrerupatorul automat nu inlocuieste protectia diferentiala sau protectia la supratensiune, atunci cand acestea sunt necesare. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru circuite trifazate cu neutru, utilizate in tablouri electrice pentru alimentarea consumatorilor de forta sau a grupurilor de circuite compatibile cu protectia de 40 A.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, precum anumite motoare, surse de alimentare sau instalatii de forta. Alegerea corecta depinde de caracteristicile reale ale consumatorului si ale instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module standard, fiecare cu latimea de 17.5 mm, rezultand o latime totala de aproximativ 70 mm.

Se poate monta pe sina DIN?

Da. Este proiectat pentru montaj prin clipsare pe sina DIN de 35 mm, conform EN 60715.

Este suficient ca protectie completa a instalatiei?

Protejeaza impotriva suprasarcinilor si scurtcircuitelor. In functie de proiect, instalatia poate necesita suplimentar protectie diferentiala, protectie la supratensiuni si o coordonare corecta a protectiilor.
