Descriere

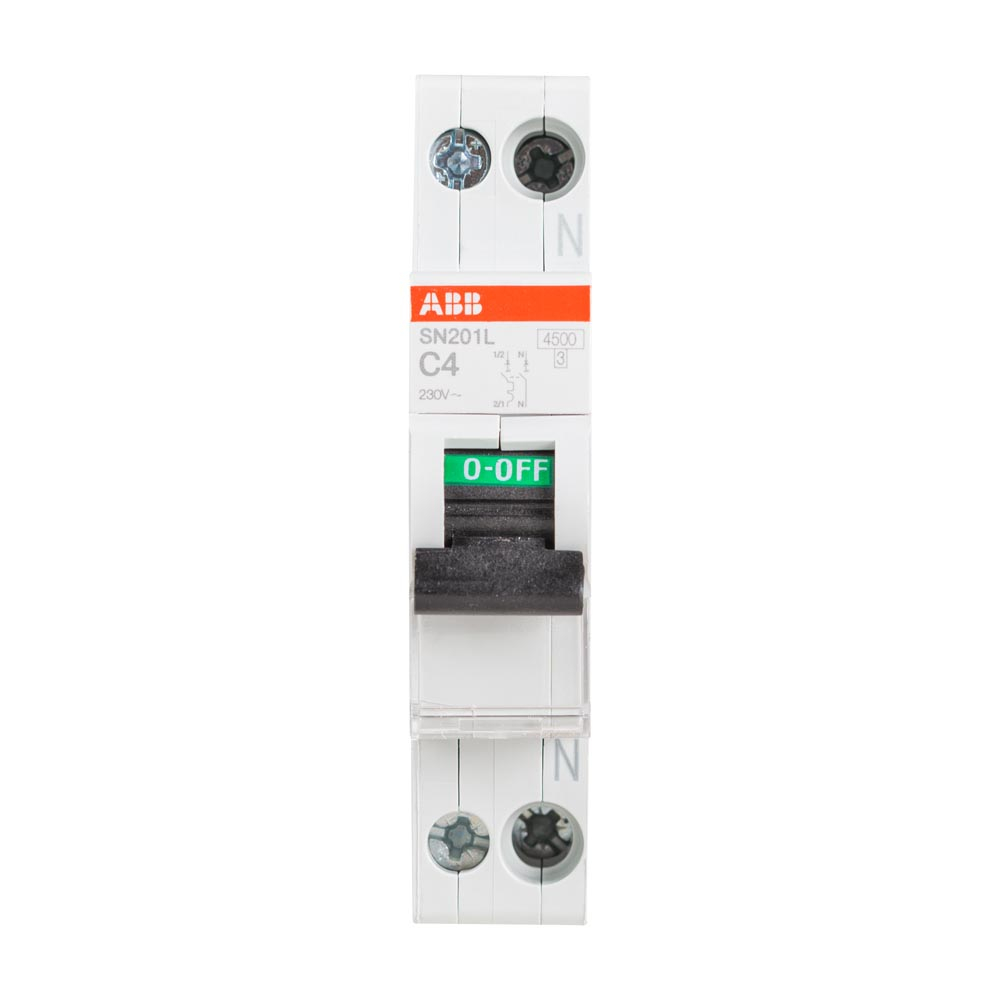

Acest intrerupator automat miniatural cu configuratie 1P+N este destinat protectiei circuitelor electrice finale impotriva suprasarcinilor si scurtcircuitelor. Are un singur pol protejat si ocupa un singur modul, fiind o solutie compacta pentru tablouri electrice rezidentiale. Curba de declansare C il recomanda pentru circuite la care pot aparea curenti de pornire moderati.

Curentul nominal este de 4 A, tensiunea operationala nominala este de 230 V AC, iar frecventa nominala este de 50/60 Hz. Capacitatea nominala de rupere Icn este de 4,5 kA, capacitatea ultima de rupere Icu este de 6 kA, iar caracteristica magnetica de tip C actioneaza in intervalul 5-10 x In. Aparatul respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie Ui de 500 V si tensiune suport la impuls Uimp de 4 kV.

Montajul se realizeaza pe sina DIN de 35 mm conform EN 60715, cu sistem de cuplare rapida. Dimensiunile sunt de aproximativ 85 x 68,9 x 17,6 mm, corespunzatoare unei latimi de un modul. Bornele superioare si inferioare permit conectarea conductoarelor cu sectiune de pana la 16 mm2, iar cuplul de strangere indicat este de 1,2 Nm. Pentru acest calibru, pierderea de putere declarata este de 2,4 W.

Pentru exploatare corecta, aparatul trebuie selectat in functie de sectiunea conductoarelor, consumatorii alimentati si nivelul de scurtcircuit disponibil in instalatie. Gradul de protectie al carcasei este IP4X, iar al bornelor IP2X. Temperatura ambientala admisa este intre -25 si +55 grade C, iar instalarea, conectarea si verificarea circuitului trebuie efectuate numai cu alimentarea intrerupta, de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 4 A cu curba C?

Este utilizat pentru protectia unui circuit electric dimensionat pentru 4 A, impotriva suprasarcinilor si scurtcircuitelor. Curba C este adecvata circuitelor cu posibili curenti de pornire moderati.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N indica prezenta fazei si neutrului in aparat, cu un singur pol protejat. Dispozitivul este destinat utilizarii in circuite monofazate.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere Icn este de 4,5 kA la 230 V AC. Capacitatea ultima de rupere Icu este de 6 kA.

Cum se monteaza in tabloul electric?

Se fixeaza pe sina DIN de 35 mm conform EN 60715. Conductoarele se conecteaza in bornele aparatului cu respectarea sectiunii admise, a cuplului de strangere si a schemei instalatiei.

Este potrivit pentru instalatii la 230 V AC?

Da. Tensiunea operationala nominala este de 230 V AC, iar frecventa nominala este de 50/60 Hz.
