Descriere

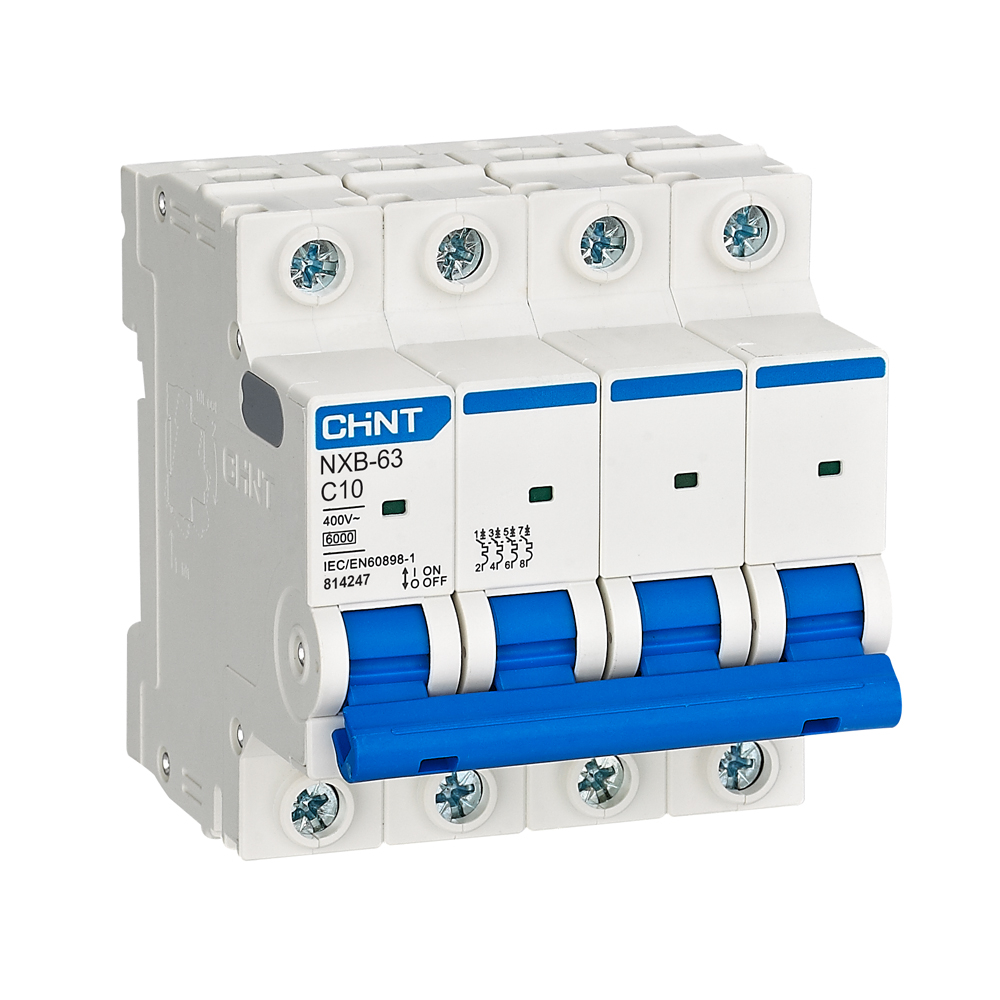

Intrerupatorul automat modular 4P de 10A este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Echiparea cu patru poli il recomanda pentru circuite trifazate cu intreruperea simultana a tuturor polilor, iar caracteristica de declansare C este adecvata circuitelor cu sarcini mixte sau cu curenti de pornire moderati. Aparatul poate fi utilizat si pentru manevrarea ocazionala a circuitului in conditii normale de functionare.

Parametrii nominali confirmati includ curent nominal de 10A, 4 poli, curba C si capacitate nominala de rupere la scurtcircuit de 6 kA. Este proiectat pentru retele AC de 50/60 Hz, cu tensiune nominala de pana la 415 V pentru configuratiile multipolare. Seria respecta standardul IEC/EN 60898-1 si are tensiune nominala de izolatie de 500 V, tensiune nominala de tinere la impuls de 4 kV, durata de viata mecanica de 20000 manevre si durata de viata electrica de 10000 manevre.

Montajul se realizeaza pe sina DIN standard de 35 mm, tip TH35-7.5, in tablouri de distributie. Conectarea se poate face prin partea superioara sau inferioara, iar bornele accepta conductori intre 1 si 25 mm2. Pentru circuitul de 10A, producatorul recomanda conductori de cupru cu sectiunea de 1.5 pana la 2.5 mm2; cuplul de strangere indicat pentru borne este de 2.0 Nm. Echipamentul ocupa 4 module in tabloul electric.

Instalarea trebuie efectuata cu alimentarea intrerupta, de catre personal calificat, cu respectarea proiectului electric, a sectiunii conductoarelor si a coordonarii protectiilor. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat intr-un tablou corespunzator. Este destinat utilizarii in medii uscate, fara gaze explozive, condens sau agenti corozivi, la temperaturi de functionare intre -35 grade C si +70 grade C si la altitudini de pana la 2000 m.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat 4P de 10A?

Este potrivit pentru protectia circuitelor AC trifazate cu patru poli, atunci cand curentul nominal proiectat este de 10A si nivelul de scurtcircuit admis este compatibil cu o capacitate de rupere de 6 kA.

Ce inseamna curba de declansare C?

Caracteristica C este conceputa pentru circuite cu sarcini mixte sau moderat inductive, care pot avea curenti temporari de pornire mai mari decat sarcinile strict rezistive.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm, tip TH35-7.5, intr-un tablou electric. Alimentarea trebuie oprita inainte de montaj, iar conexiunile trebuie realizate de personal calificat.

Ce conductori pot fi conectati?

Bornele seriei accepta conductori intre 1 si 25 mm2. Pentru un circuit de 10A, recomandarea producatorului este utilizarea conductoarelor de cupru cu sectiunea intre 1.5 si 2.5 mm2, stranse la un cuplu de 2.0 Nm.

In ce conditii de mediu poate functiona?

Este destinat montajului in tablouri electrice, in medii uscate si necorozive, fara condens sau atmosfere explozive. Temperatura de functionare declarata este intre -35 grade C si +70 grade C.
