Descriere

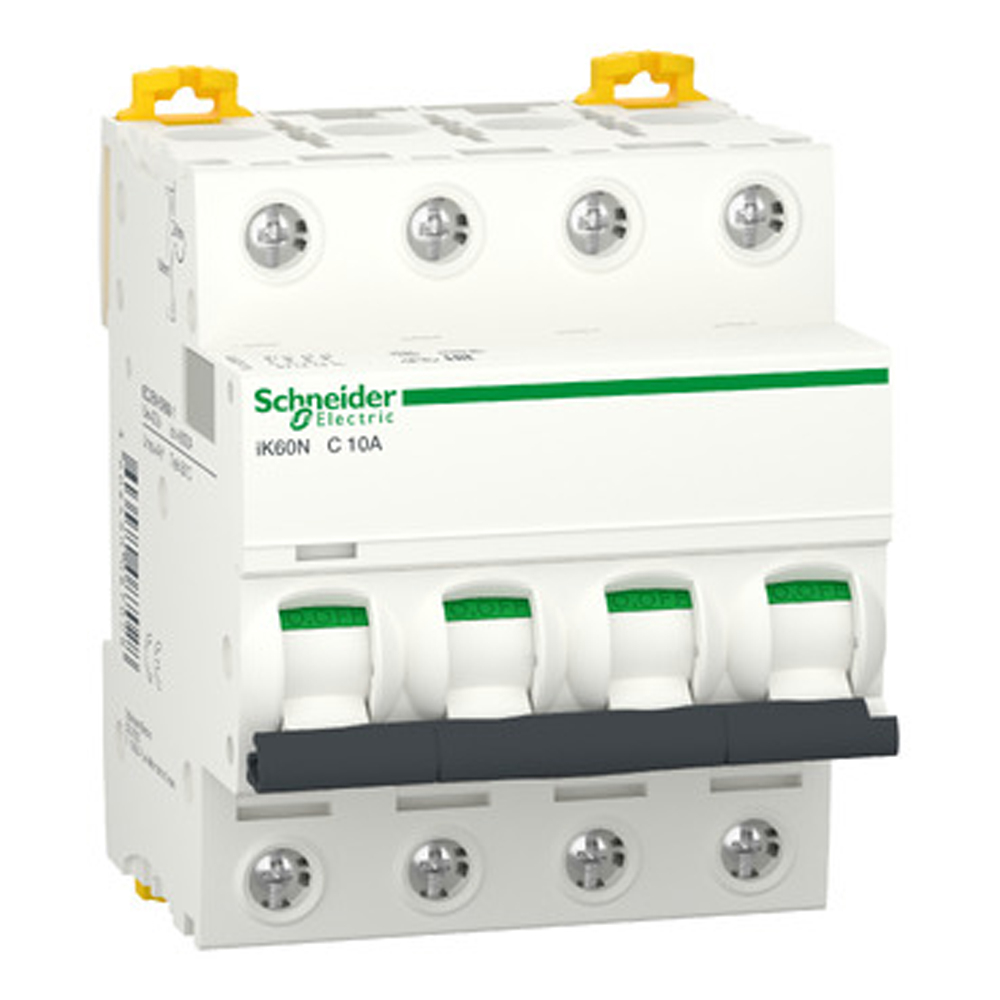

Acest intrerupator automat modular este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Are 4 poli protejati si declansator termomagnetic cu curba C, fiind adecvat pentru circuite AC unde pot aparea curenti de pornire moderati. Poate fi utilizat si pentru separare, conform cerintelor standardului EN IEC 60898 1.

Curentul nominal este de 10 A la 30 grade C, iar capacitatea nominala de rupere este de 6000 A Icn la 400 V AC, 50 sau 60 Hz. Curba C asigura declansare magnetica in intervalul 5 pana la 10 x In. Aparatul are tensiune nominala de izolatie Ui de 440 V AC, tensiune suport la impuls Uimp de 4 kV, clasa de limitare 3 si capacitate de rupere in serviciu Ics de 6000 A la 400 V AC.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 8 module de 9 mm si are dimensiunile de 72 mm latime, 85 mm inaltime si 78,5 mm adancime. Alimentarea electrica poate fi efectuata atat de sus, cat si de jos. Bornele tip tunel accepta conductori rigizi de 1 pana la 25 mm2 sau conductori flexibili de 1 pana la 16 mm2; lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere este de 2 N m.

Gradul de protectie este IP20 conform IEC 60529, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa corespunzatoare aplicatiei. Temperatura de functionare este intre minus 25 si 60 grade C, iar temperatura de depozitare intre minus 40 si 85 grade C. Pentru siguranta instalatiei, dimensionarea protectiei, alegerea sectiunii conductoarelor si conectarea trebuie realizate de personal calificat, cu alimentarea oprita. Aparatul nu ofera protectie diferentiala la curenti reziduali si se utilizeaza impreuna cu protectii suplimentare atunci cand aplicatia o impune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat 4P de 10 A?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor de distributie AC cu patru poli protejati, avand curent nominal de 10 A.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este folosita frecvent pentru circuite cu curenti de pornire moderati.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA, respectiv 6000 A Icn la 400 V AC si frecventa de 50 sau 60 Hz.

Cum se monteaza in tablou?

Se clipseaza pe sina DIN, ocupa 8 module de 9 mm si permite alimentare de sus sau de jos. Conectarea trebuie efectuata cu alimentarea oprita, de personal calificat.

Ofera protectie diferentiala?

Nu. Acest aparat asigura protectie termomagnetica la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential adecvat.
