Descriere

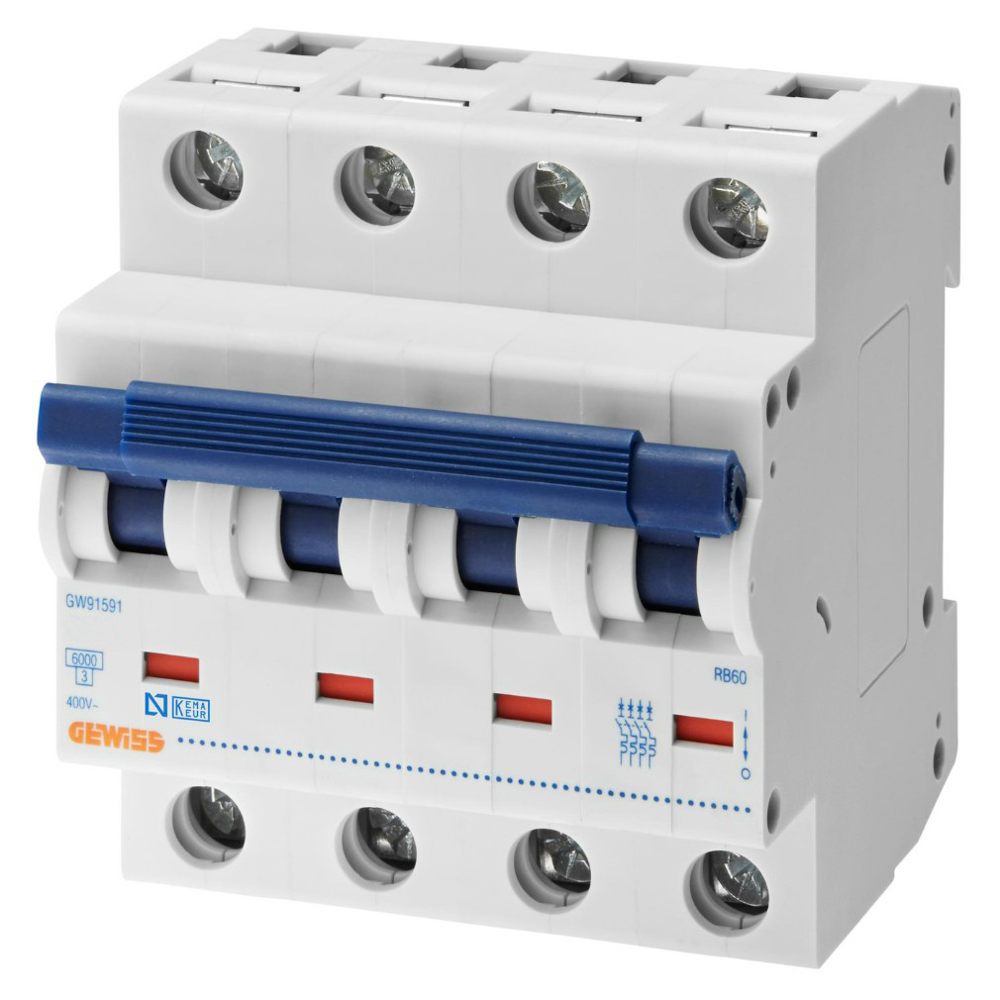

Acest intrerupator automat modular cu 4 poli este destinat protectiei circuitelor electrice impotriva efectelor suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri de distributie in instalatii rezidentiale, comerciale sau tehnice unde este necesara comanda si protectia simultana a patru conductoare active.

Aparatul are curent nominal de 16A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la frecventa nominala de 50-60Hz si are latimea echivalenta cu 4 module de aparataj modular. Varianta exacta este inclusa in documentatia de certificare KEMA pentru gama de intrerupatoare automate modulare RB60.

Se monteaza in tabloul de distributie modular, cu alocarea a patru module alaturate. Conectarea trebuie realizata conform schemei instalatiei si marcajelor aparatului, cu conductoare dimensionate corect pentru circuitul protejat. Alegerea curbei C este adecvata pentru circuite care pot prezenta curenti de pornire moderati, atunci cand calculul si caracteristicile consumatorilor o impun.

Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat. Intrerupatorul automat protejeaza la supracurent, insa nu inlocuieste protectia diferentiala atunci cand aceasta este necesara pentru protectia persoanelor sau cerintele instalatiei. Pentru selectivitate si protectie corecta, curentul nominal trebuie corelat cu sectiunea cablului, sarcina circuitului si aparatajul montat in amonte.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 4 poli?

Este utilizat pentru protectia circuitelor cu patru conductoare active, prin intreruperea simultana a celor patru poli la declansare sau actionare manuala.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu sarcini generale si consumatori care pot avea curenti de pornire moderati.

Care este curentul nominal al acestui intrerupator automat?

Curentul nominal este de 16A.

Ce capacitate de rupere are produsul?

Capacitatea nominala de rupere la scurtcircuit este de 6kA.

Cate module ocupa in tablou?

Aparatul ocupa 4 module de aparataj modular.
