Descriere

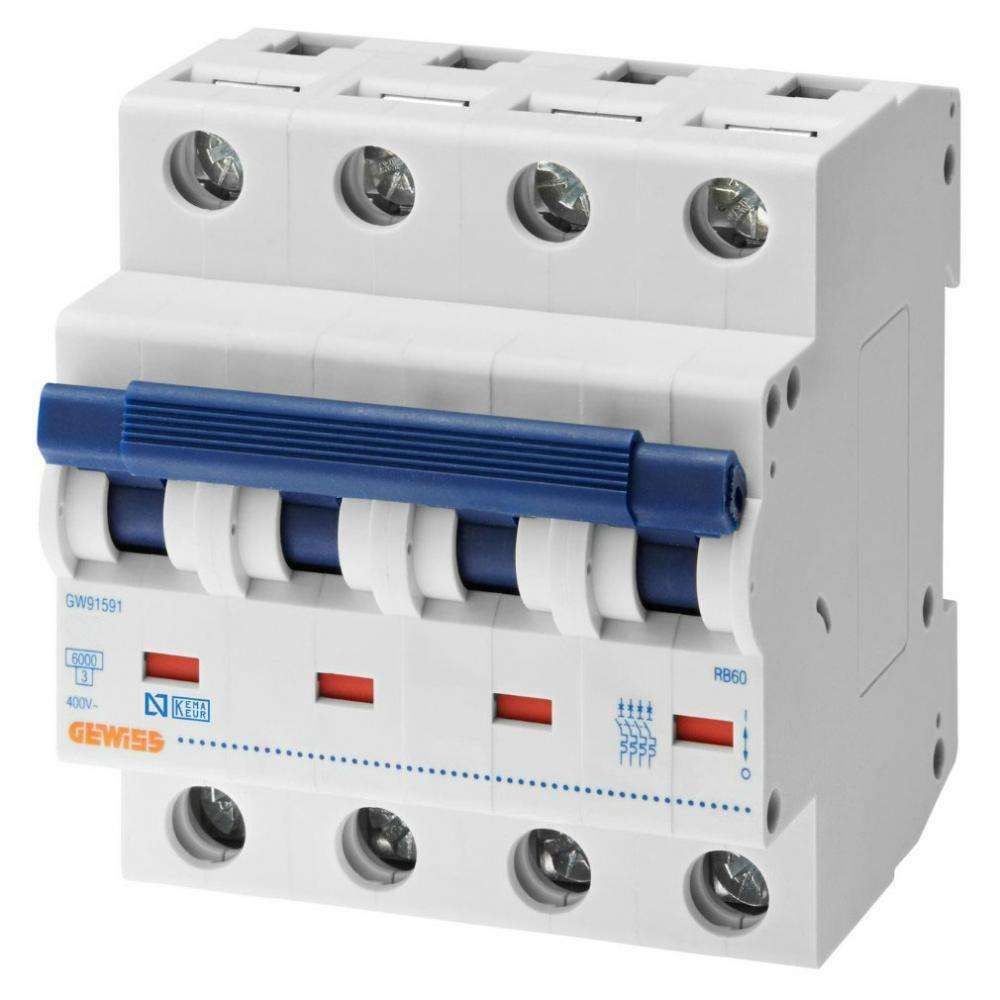

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si a curენტilor de scurtcircuit. Configuratia cu 4 poli il recomanda pentru circuite trifazate cu conductor de nul, fiind o solutie potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale sau tehnice, atunci cand proiectul necesita protectie pe patru poli.

Curentul nominal este de 20A, iar caracteristica de declansare este curba C. Capacitatea nominala de rupere este de 6kA, iar aparatul ocupa 4 module. Aceste caracteristici trebuie corelate cu puterea consumatorilor, sectiunea conductoarelor, schema tabloului si nivelul curentului de scurtcircuit estimat la locul instalarii.

Produsul este conceput pentru integrarea in tablouri echipate pentru aparataj modular, cu rezervarea unui spatiu de 4 module. Conectarea conductoarelor si alegerea pozitiei in schema de distributie se realizeaza conform proiectului electric si instructiunilor de montaj aplicabile, cu respectarea identificarii fazelor si a conductorului de nul.

Inainte de punerea sub tensiune, instalatia trebuie verificata de personal calificat. Intrerupatorul automat nu inlocuieste protectia diferentiala, protectia la supratensiuni sau alte aparate necesare in functie de cerintele instalatiei. Pentru exploatare sigura, se va selecta o capacitate de rupere adecvata curentului de scurtcircuit disponibil si se vor respecta conditiile de instalare ale tabloului.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat 4P?

Este destinat circuitelor care necesita protectie pe 4 poli, inclusiv configuratii trifazate cu nul, in tablouri de distributie dimensionate corespunzator.

Ce inseamna curba C la un intrerupator automat?

Curba C reprezinta caracteristica de declansare a aparatului si este utilizata frecvent pentru circuite cu curenti de pornire moderati. Selectia corecta trebuie realizata in functie de tipul consumatorilor si de proiectul instalatiei.

Ce inseamna capacitatea de rupere de 6kA?

Capacitatea de rupere de 6kA indica nivelul curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile standard aplicabile. Este necesara verificarea compatibilitatii cu nivelul de scurtcircuit al instalatiei.

Cate module ocupa in tablou?

Aparatul ocupa 4 module, astfel ca tabloul trebuie sa ofere spatiul modular necesar pentru montaj.

Poate inlocui o protectie diferentiala?

Nu. Un intrerupator automat protejeaza in principal la suprasarcina si scurtcircuit. Protectia diferentiala se alege separat atunci cand este necesara protectia la curenti reziduali.
