Descriere

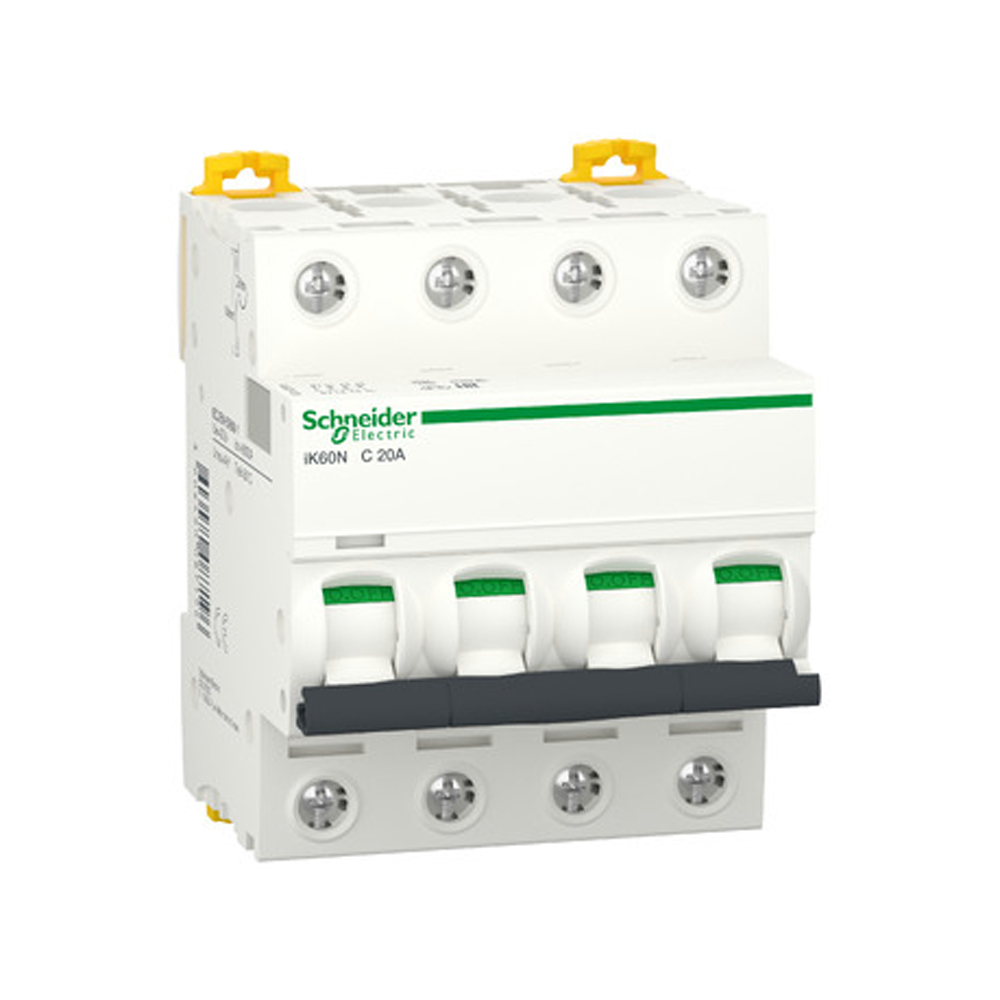

Acest intrerupator automat miniatural tetrapolar este destinat protectiei circuitelor de distributie in curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Echipamentul utilizeaza declansare termomagnetica si protejeaza toti cei 4 poli, fiind potrivit pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de distributie de joasa tensiune unde este necesara intreruperea simultana a patru conductoare.

Curentul nominal este de 20 A la 30 grade C, iar curba de declansare C are prag magnetic de 5 pana la 10 x In. Capacitatea nominala de rupere Icn este de 6 kA la 230 V AC si 400 V AC, la 50/60 Hz, conform EN/IEC 60898-1. Capacitatea de rupere in serviciu Ics este de 6 kA, iar clasa de limitare este 3. Tensiunea nominala de izolatie este de 440 V AC, iar tensiunea de tinere la impuls este de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 8 module de 9 mm si are dimensiunile de 85 mm inaltime, 72 mm latime si 78.5 mm adancime. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiunea de 1 pana la 25 mm2 sau a conductoarelor flexibile cu sectiunea de 1 pana la 16 mm2. Pentru conectare se recomanda dezizolarea conductorului pe 14 mm si respectarea cuplului de strangere de 2 Nm, atat pentru alimentarea superioara, cat si pentru cea inferioara.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare pentru aplicatia finala. Este adecvat pentru izolare conform EN/IEC 60898-1, are grad de poluare 2 si categorie de supratensiune II. Temperatura ambianta de functionare este intre -25 si 60 grade C. Dispozitivul nu include protectie diferentiala la curenti reziduali, de aceea aceasta functie trebuie asigurata separat atunci cand proiectul electric o impune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 4 poli?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor de distributie unde trebuie protejati si intrerupti simultan patru poli.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 x curentul nominal. Este folosita frecvent pentru circuite cu curenti de pornire moderati, atunci cand dimensionarea instalatiei o permite.

Pe ce tip de suport se monteaza?

Aparatul se monteaza prin clipsare pe sina DIN si ocupa 8 module de 9 mm, echivalentul unei latimi de 72 mm.

Are protectie diferentiala incorporata?

Nu. Aparatul asigura protectie termomagnetica la suprasarcina si scurtcircuit, fara functie de protectie la curenti reziduali.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi cu sectiunea de pana la 25 mm2 sau conductori flexibili cu sectiunea de pana la 16 mm2. Conectarea trebuie efectuata cu respectarea cuplului de strangere de 2 Nm.
