Descriere

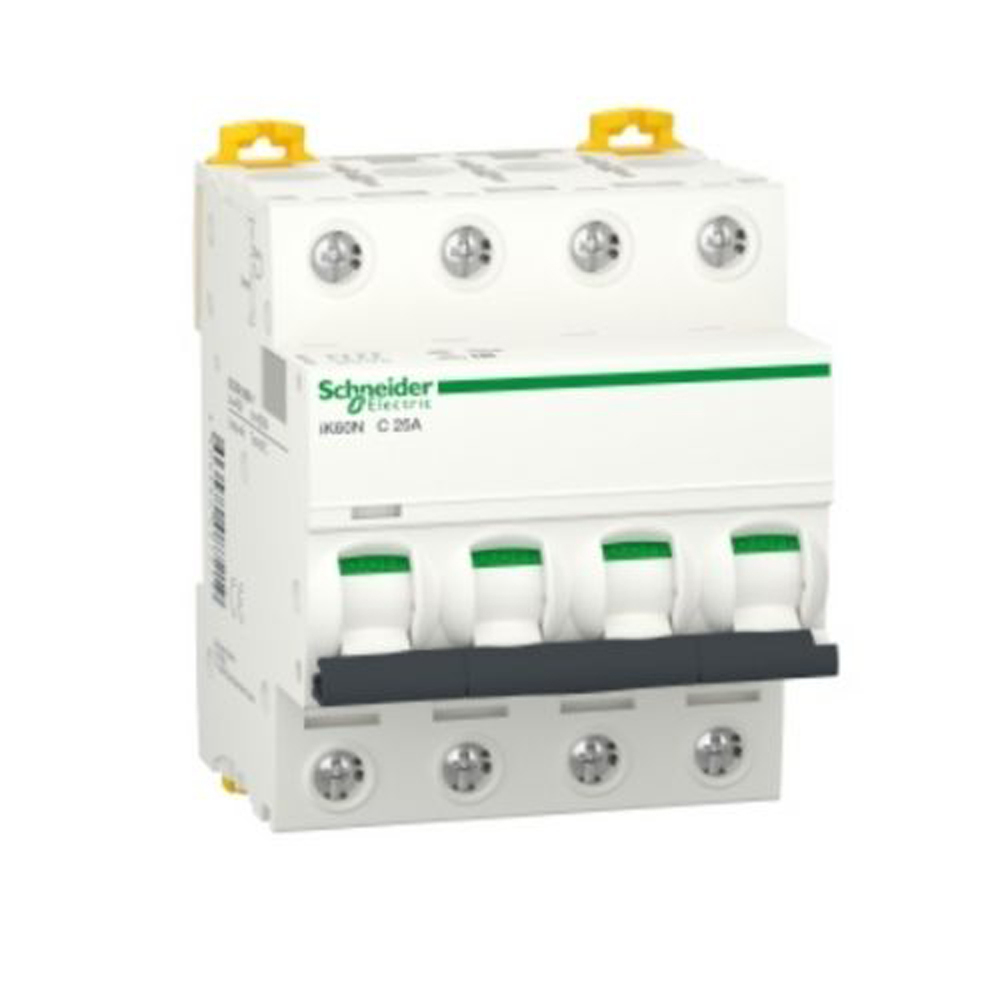

Acest intrerupator automat modular este destinat protectiei circuitelor de distributie de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 4 poli protejati permite deconectarea simultana a tuturor polilor circuitului, fiind potrivita pentru tablouri electrice cu alimentare c.a. si aplicatii de distributie. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, iar aparatul poate fi utilizat si pentru izolatie conform standardului EN/IEC 60898-1.

Curentul nominal este de 25 A la 30 grade C, iar capacitatea nominala de rupere Icn este de 6000 A la 400 V c.a., 50/60 Hz, conform EN/IEC 60898-1. Protectia este realizata prin unitate de declansare termomagnetica, cu prag magnetic de 5 pana la 10 x In. Aparatul are capacitate de rupere in serviciu Ics de 6000 A, clasa de limitare 3, tensiune nominala de izolatie Ui de 440 V c.a. si tensiune de tinere la impuls Uimp de 4 kV. Dimensiunile sunt 85 x 72 x 78,5 mm, corespunzatoare unei latimi de 8 pasi de 9 mm.

Montajul se realizeaza prin clipsare pe sina DIN. Alimentarea electrica poate fi efectuata sus sau jos, iar bornele tip tunel accepta conductori rigizi cu sectiunea intre 1 si 25 mm2 sau conductori flexibili cu sectiunea intre 1 si 16 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere al bornelor este de 2 Nm. Aparatul permite utilizarea barelor pieptene pentru o cablare mai rapida in tablouri si dispune de indicatie locala ON/OFF.

Produsul are grad de protectie IP20 conform SR EN 60529, grad de poluare 2 si categorie de supratensiune II. Temperatura ambientala de functionare este intre -25 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Nu asigura protectie diferentiala sau protectie la curent de scurgere la pamant, astfel ca pentru protectia persoanelor se va prevedea separat un dispozitiv diferential adecvat proiectului. Instalarea, dimensionarea protectiei si verificarea conexiunilor trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intrerupator automat?

Este destinat circuitelor de distributie de joasa tensiune in curent alternativ, unde este necesara protectia la suprasarcina si scurtcircuit pe 4 poli.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite de distributie si consumatori cu curenti de pornire moderati.

Se monteaza pe sina DIN?

Da. Aparatul se fixeaza prin clipsare pe sina DIN si ocupa 8 pasi de 9 mm, avand latimea de 72 mm.

Poate inlocui un intrerupator diferential?

Nu. Acest aparat protejeaza la suprasarcina si scurtcircuit, dar nu are protectie la curent rezidual sau scurgere la pamant. Pentru protectia diferentiala este necesar un dispozitiv dedicat.

Ce sectiuni de cablu pot fi conectate?

Bornele tip tunel accepta conductori rigizi intre 1 si 25 mm2 si conductori flexibili intre 1 si 16 mm2. Se recomanda dezizolare la 14 mm si strangere la 2 Nm.
