Descriere

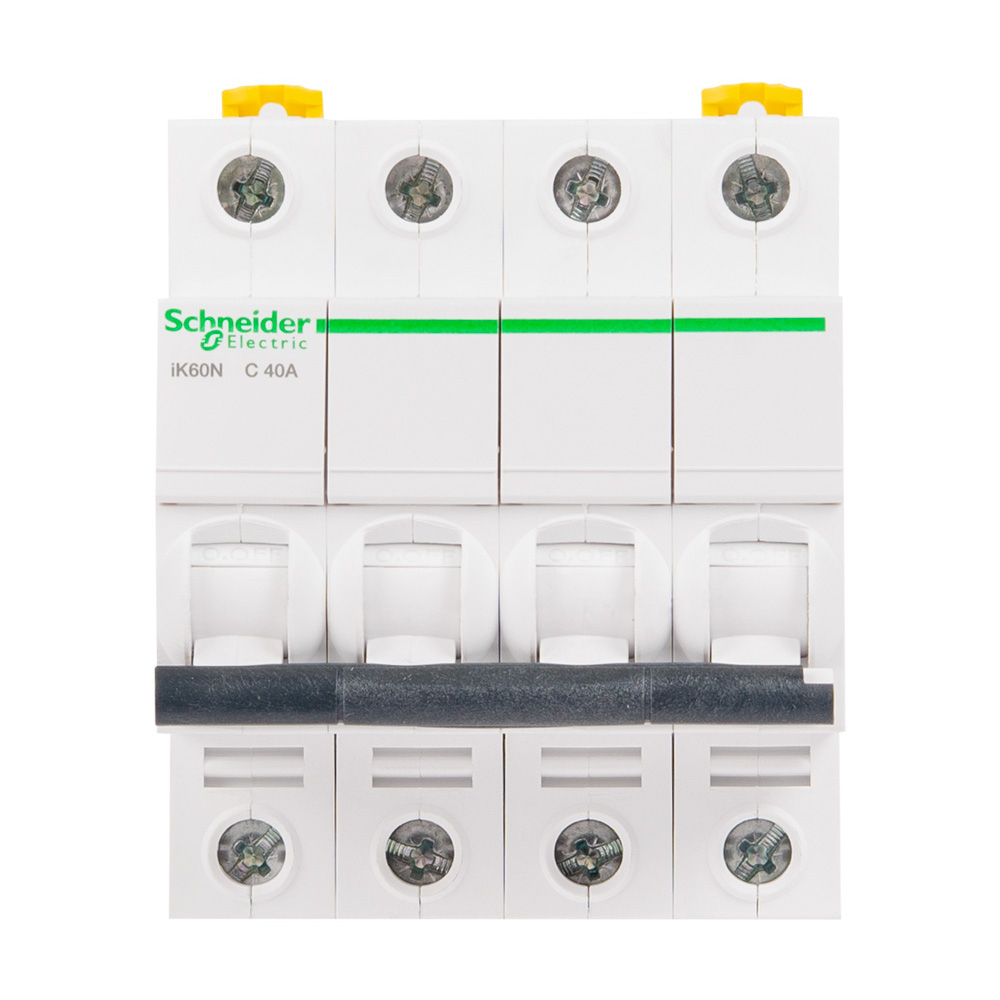

Acest intrerupator automat miniatural este destinat distributiei de energie in tablouri electrice, pentru protectia circuitelor de curent alternativ la suprasarcina si scurtcircuit. Configuratia cu 4 poli protejati permite utilizarea in circuite tetrapolare, iar curba de declansare C il recomanda pentru aplicatii cu curenti de pornire moderati. Aparatul este adecvat si pentru functia de izolare in instalatii rezidentiale, conform EN/IEC 60898-1.

Curentul nominal este de 40 A la temperatura ambientala de 30 grade C. Functioneaza la tensiune nominala de 400 V AC, 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6000 A, conform EN/IEC 60898-1. Declansatorul este termomagnetic, cu prag de declansare magnetica intre 5 si 10 x In. Aparatul are clasa de limitare 3, tensiune nominala de izolatie de 440 V AC si rezistenta la impuls de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Ocupa 8 pasi de 9 mm, avand dimensiuni de aproximativ 85 x 72 x 78,5 mm. Conectarea se face prin borne tip tunel, sus sau jos, pentru conductori rigizi cu sectiunea intre 1 si 35 mm2 sau conductori flexibili cu sectiunea intre 1 si 25 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere al bornelor este de 3,5 Nm. Clema dubla faciliteaza demontarea inclusiv in cazul utilizarii unei bare pieptene.

Gradul de protectie este IP20 conform IEC 60529, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor mediului. Temperatura de functionare este intre -25 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Nu include protectie diferentiala la curent rezidual; selectarea, dimensionarea si instalarea trebuie realizate de personal calificat, cu alimentarea oprita inainte de orice interventie.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat circuitelor de curent alternativ de pana la 400 V, in tablouri de distributie unde este necesara protectia pe 4 poli impotriva suprasarcinii si scurtcircuitului.

Ce inseamna curba C?

Curba C are declansare magnetica intre 5 si 10 x curentul nominal. Este utilizata frecvent pentru circuite cu curenti de pornire moderati, in functie de calculul si configuratia instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul se clipsaza pe sina DIN si ocupa 8 pasi de 9 mm, echivalentul unei latimi de 72 mm.

Are protectie diferentiala incorporata?

Nu. Aparatul ofera protectie termomagnetica la suprasarcina si scurtcircuit, fara protectie la curent rezidual. Pentru aceasta functie este necesar un dispozitiv diferential compatibil, ales separat.

Ce sectiuni de conductor pot fi conectate?

Bornele tip tunel accepta conductori rigizi intre 1 si 35 mm2 sau conductori flexibili intre 1 si 25 mm2. Respectati lungimea de dezizolare de 14 mm si cuplul de strangere de 3,5 Nm.
