Descriere

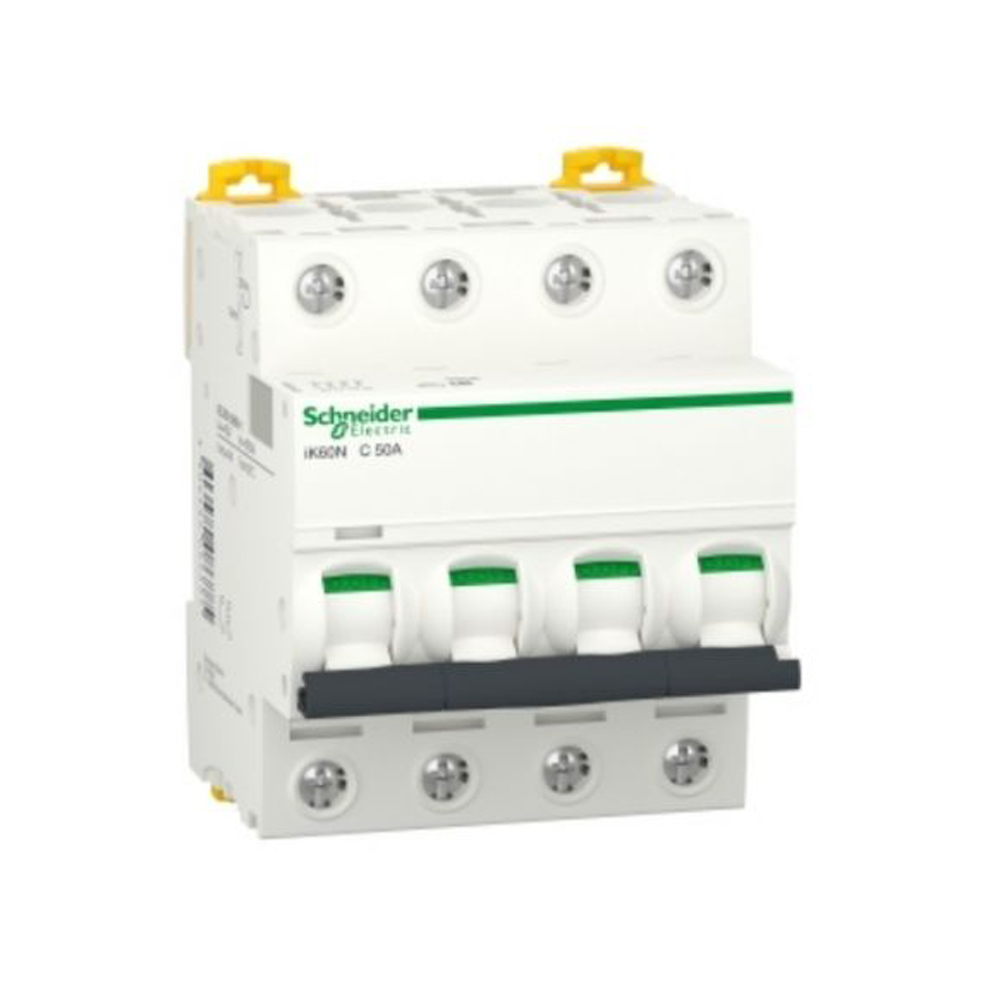

Acest intrerupator automat modular este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Este o varianta tetrapolara, cu toti cei 4 poli protejati, potrivita pentru instalatii AC si tablouri electrice unde este necesara protectia simultana a circuitelor cu mai multi conductori. Aparatul este adecvat si pentru izolare, in conformitate cu standardul EN/IEC 60898-1.

Curentul nominal este de 50 A, iar curba de declansare C are pragul magnetic intre 5 si 10 x In, fiind recomandata pentru circuite cu curenti de pornire moderati. Capacitatea nominala de rupere Icn este de 6000 A la 230 V AC si 400 V AC, la 50/60 Hz, conform EN/IEC 60898-1. Tensiunea nominala de izolatie este de 440 V AC, tensiunea de tinere la impuls este de 4 kV, iar clasa de limitare a curentului este 3.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 8 module de 9 mm si are dimensiuni de 85 x 72 x 78,5 mm. Conectarea se poate face in partea superioara sau inferioara, prin borne pentru conductori rigizi cu sectiuni de pana la 35 mm2 sau conductori flexibili cu sectiuni de pana la 25 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere al bornelor este de 3,5 Nm.

Gradul de protectie este IP20 conform IEC 60529, de aceea intrerupatorul trebuie instalat intr-un tablou sau o carcasa corespunzatoare. Este destinat utilizarii la temperaturi ambientale intre -25 si 60 grade C, cu temperatura de depozitare intre -40 si 85 grade C. Nu include protectie diferentiala la curenti de scurgere, astfel ca protectia persoanelor trebuie asigurata separat, atunci cand proiectul electric o impune. Instalarea, dimensionarea si verificarea circuitului trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este recomandat pentru protectia circuitelor AC de distributie care necesita intreruperea simultana pe 4 poli si protectie la suprasarcina sau scurtcircuit.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu sarcini care pot avea curenti de pornire moderati.

Se monteaza pe sina DIN?

Da. Aparatul este clipsabil pe sina DIN si ocupa 8 module de 9 mm.

Are protectie diferentiala inclusa?

Nu. Acesta este un intrerupator automat termomagnetic pentru suprasarcina si scurtcircuit, fara protectie la curenti diferentiali reziduali.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi de pana la 35 mm2 sau conductori flexibili de pana la 25 mm2, cu conectare sus sau jos.
