Descriere

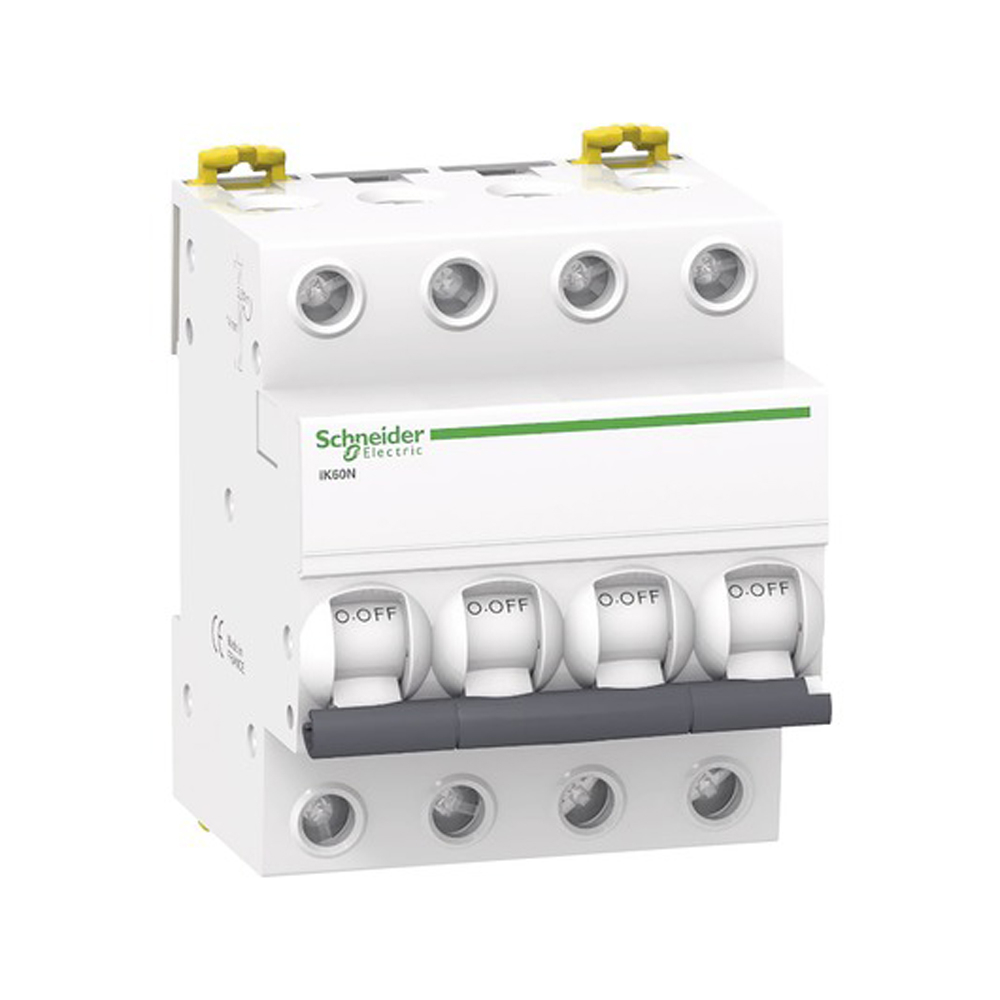

Intrerupatorul automat modular cu 4 poli protejati este destinat aplicatiilor de distributie electrica in circuite de curent alternativ. Acesta asigura protectie combinata la suprasarcina si scurtcircuit si poate fi utilizat pentru izolatie, in conformitate cu standardul IEC/EN 60898-1. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, specifice unor consumatori precum motoare de mica putere, surse sau echipamente de alimentare.

Aparatul are curent nominal de 63 A la 30 grade C, 4 poli protejati si functioneaza in retele AC la 50/60 Hz. Capacitatea nominala de rupere este de 6000 A la 400 V AC, iar capacitatea de rupere in serviciu este de 6000 A. Dispune de tensiune nominala de izolatie de 440 V AC, tensiune nominala de tinere la impuls de 4 kV si clasa de limitare a curentului 3. Declansarea magnetica este calibrata in intervalul 5 pana la 10 x In.

Montajul se realizeaza prin clipsare pe sina DIN, iar aparatul ocupa 8 pasi de 9 mm. Dimensiunile sunt de 85 mm inaltime, 72 mm latime si 78,5 mm adancime. Alimentarea poate fi realizata atat pe sus, cat si pe jos, iar bornele tip tunel accepta conductori rigizi cu sectiunea intre 1 si 35 mm2 sau conductori flexibili cu sectiunea intre 1 si 25 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere al bornelor este de 3,5 Nm. Constructia permite utilizarea barelor colectoare tip pieptene.

Gradul de protectie este IP20 conform IEC 60529, fiind destinat instalarii in tablouri sau carcase adecvate. Aparatul este proiectat pentru functionare la temperaturi ambientale intre -25 si 60 grade C, iar pentru depozitare intre -40 si 85 grade C. Instalarea, dimensionarea conductoarelor si alegerea protectiilor din amonte trebuie realizate de personal calificat, cu alimentarea deconectata si in conformitate cu proiectul instalatiei electrice.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor de curent alternativ cu patru poli, utilizate in tablouri de distributie rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C ofera declansare magnetica intre 5 si 10 ori curentul nominal, fiind potrivita pentru circuite cu curenti de pornire moderati.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 6 kA la 400 V AC, conform IEC/EN 60898-1.

Cum se monteaza aparatul?

Se clipseste pe sina DIN si permite alimentare electrica atat prin partea superioara, cat si prin partea inferioara. Conectarea trebuie realizata de personal calificat.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi intre 1 si 35 mm2 si conductori flexibili intre 1 si 25 mm2.
