Descriere

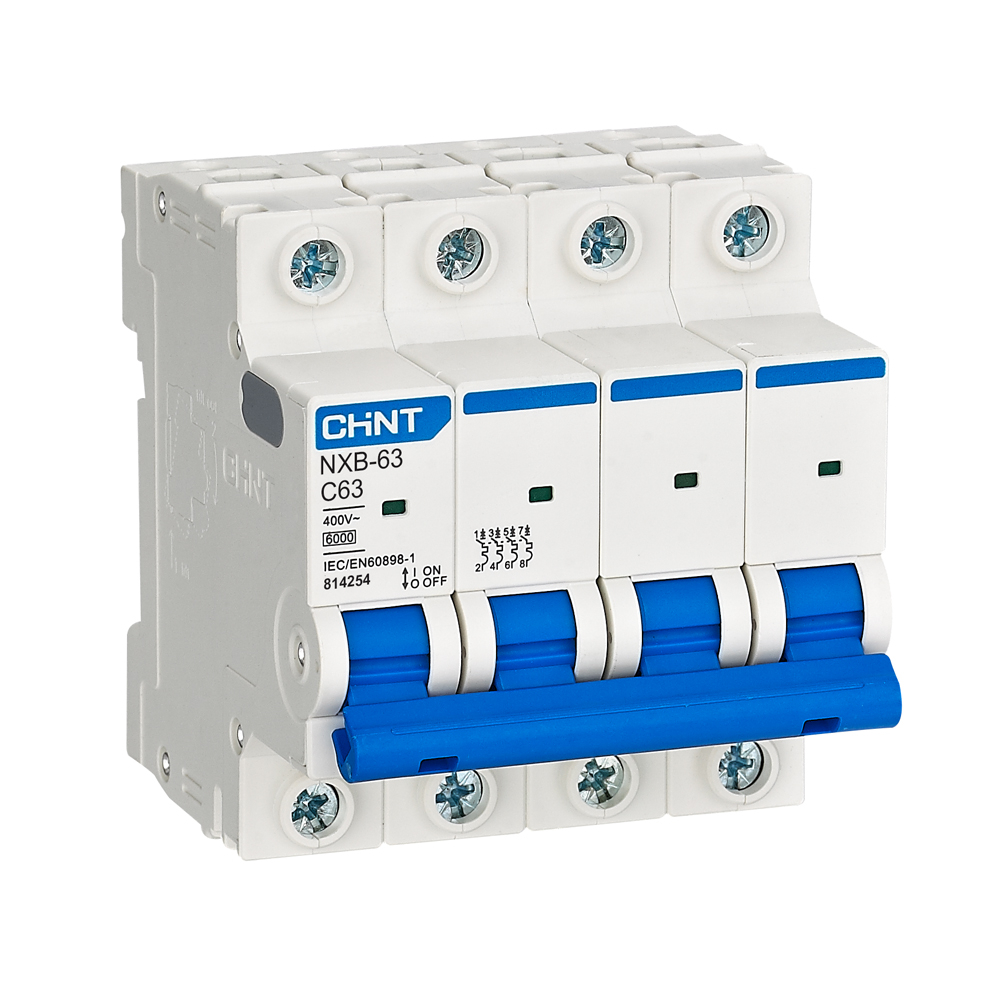

Intrerupatorul automat modular cu 4 poli este destinat protectiei circuitelor de distributie in curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Varianta cu curent nominal de 63 A si curba C este adecvata pentru tablouri electrice trifazate din aplicatii rezidentiale, comerciale sau industriale, unde este necesara comanda si protectia simultana a celor patru cai de curent. Aparatul asigura si separare pozitiva a circuitului.

Configuratia are 4 poli, curent nominal 63 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6 kA. Functioneaza la tensiune nominala de 380/400/415 V AC si frecventa de 50/60 Hz. Declansatorul termomagnetic cu curba C are pragul de declansare electromagnetica intre 5 si 10 x In, fiind potrivit pentru circuite care pot avea curenti de pornire moderati. Produsul este conform cu IEC/EN 60898-1, are tensiune de izolatie nominala de 500 V si tensiune nominala de tinere la impuls de 4 kV.

Montajul se realizeaza pe sina DIN TH35-7.5, cu posibilitate de alimentare prin partea superioara sau inferioara. Bornele accepta conductoare cu sectiunea intre 1 si 25 mm2; adancimea de introducere a conductorului este de 12.5 mm. Cuplul standard de strangere al bornelor este de 2 Nm, iar cuplul maxim admis este de 2.5 Nm. Dimensionarea conductorului, a protectiei din amonte si a tabloului trebuie realizata in functie de curentul de sarcina, metoda de pozare si conditiile reale de instalare.

Gradul de protectie este IP20 pentru montaj direct si IP40 dupa instalarea in tabloul de distributie corespunzator. Aparatul este proiectat pentru temperaturi de functionare intre -35 grade C si +70 grade C, temperaturi de depozitare intre -35 grade C si +85 grade C, altitudine de pana la 2000 m si grad de poluare 2. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu circuitul complet scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat 4P de 63 A?

Este destinat protectiei circuitelor de distributie trifazate in curent alternativ, cu tensiune nominala de pana la 415 V AC. Cei 4 poli permit intreruperea simultana a celor patru cai de curent ale circuitului.

Ce inseamna curba C la un intrerupator automat?

Curba C defineste raspunsul declansatorului electromagnetic la curenti mari de scurta durata. Pentru aceasta caracteristica, declansarea electromagnetica are loc intre 5 si 10 ori curentul nominal, fiind utilizata frecvent pentru circuite cu curenti de pornire moderati.

Se monteaza pe sina DIN?

Da. Aparatul se monteaza pe sina DIN TH35-7.5 si permite conectarea conductoarelor cu sectiunea intre 1 si 25 mm2. Respectati cuplul de strangere indicat si realizati instalarea fara tensiune, de catre personal calificat.

Este un intrerupator diferential?

Nu. Este un intrerupator automat termomagnetic pentru protectie la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential adecvat, selectat separat pentru instalatie.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA. Inainte de alegerea aparatului, nivelul de scurtcircuit prezumat in punctul de instalare trebuie verificat de proiectant sau electrician.
