Descriere

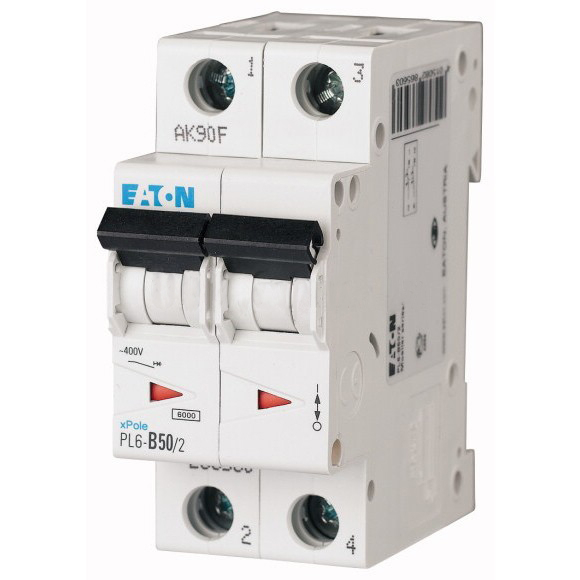

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 2 poli protejati il recomanda pentru circuite AC care necesita intreruperea si protectia pe doua conductoare active, in tablouri electrice pentru aplicatii rezidentiale si comerciale.

Aparatul are curent nominal de 50A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit Icn de 6kA, conform IEC/EN 60898-1, atat la 230V, cat si la 400V AC. Tensiunea nominala este de 400V AC, frecventa nominala este 50-60Hz, tensiunea nominala de izolatie Ui este 440V, iar tensiunea nominala de tinere la impuls Uimp este 4kV. Dispune de clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Ocupa 2 module in tabloul modular, cu adancime de incorporare de 70,5 mm. Conductorii rigizi sau multifilari cu sectiuni intre 1 si 25 mm2 pot fi conectati la borne, in conformitate cu instructiunile de instalare si cu cerintele tabloului electric. Produsul permite utilizarea de echipamente auxiliare compatibile, atunci cand configuratia instalatiei impune semnalizare sau functii suplimentare.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat numai in interiorul unui tablou sau al unei carcase care asigura protectia necesara la atingere si conditiile de mediu adecvate. Temperatura ambianta de utilizare indicata este intre -25 si +55 grade C. Dimensionarea protectiei, alegerea sectiunii conductoarelor, verificarea curentului de scurtcircuit si montajul trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator automat?

Este utilizat pentru protectia circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor, in tablouri pentru aplicatii rezidentiale si comerciale.

Ce inseamna curba de declansare C?

Caracteristica C defineste modul de declansare magnetica al intrerupatorului si este folosita frecvent pentru circuite cu curenti de pornire moderati, atunci cand aceasta alegere este stabilita prin proiectul instalatiei.

Care sunt parametrii electrici principali?

Are curent nominal de 50A, 2 poli protejati, tensiune nominala de 400V AC, frecventa de 50-60Hz si capacitate de rupere Icn de 6kA conform IEC/EN 60898-1.

Ce sectiuni de conductor se pot conecta?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere prescris.

Poate fi montat direct in exterior?

Nu este destinat montajului expus. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care protejeaza aparatul impotriva atingerii si influentelor de mediu.
