Descriere

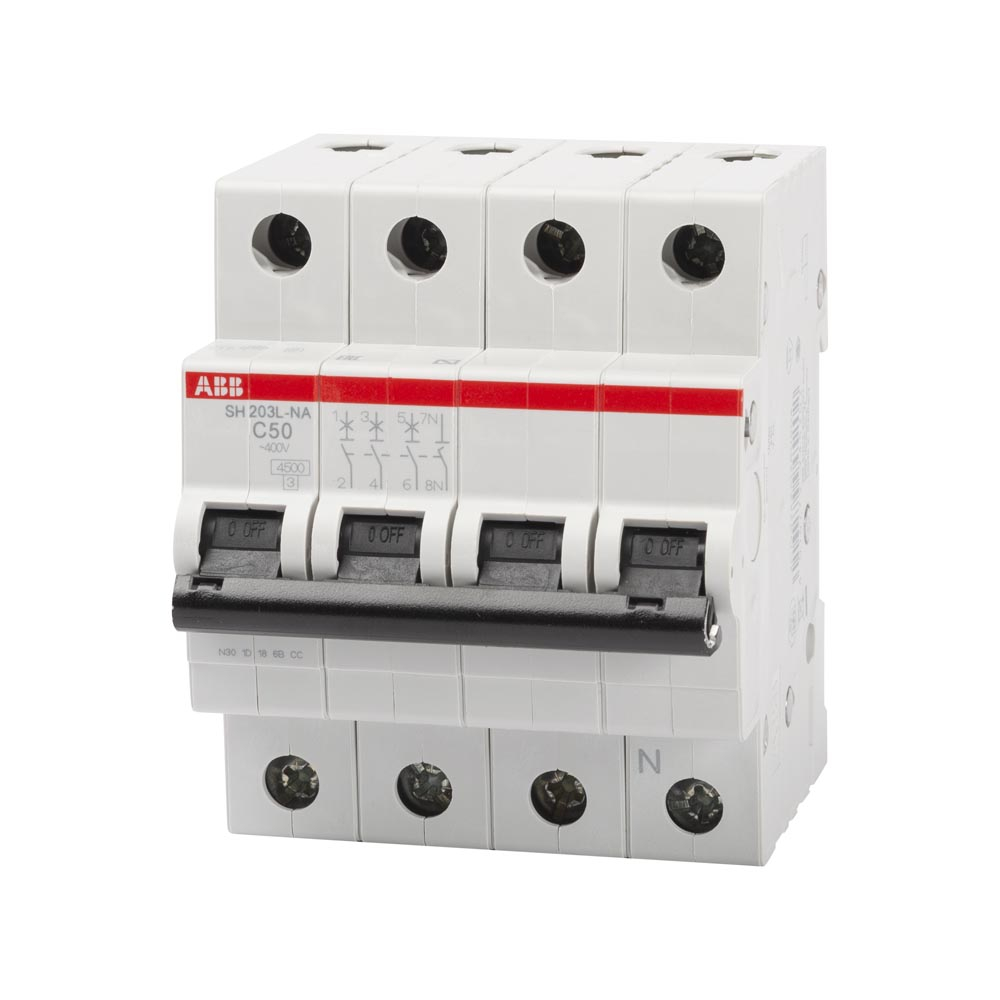

Intrerupatorul automat modular este destinat protectiei circuitelor trifazate cu nul impotriva suprasarcinilor si scurtcircuitelor. Configuratia 3P+N il recomanda pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de mica industrie, acolo unde este necesara protectia unui circuit alimentat cu trei faze si conductor de nul.

Aparatul are curent nominal de 50 A, caracteristica de declansare C si capacitate nominala de rupere de 4.5 kA. Este destinat utilizarii in retele de curent alternativ la 50-60 Hz, cu tensiune nominala pentru circuite trifazate cu nul de pana la 400 V AC. Curba C asigura declansarea magnetica la valori situate intre 5 si 10 ori curentul nominal, fiind potrivita pentru circuite cu curenti de pornire moderati. Produsul respecta cerintele standardului IEC EN 60898-1.

Montajul se realizeaza in tablouri modulare, pe sina DIN, iar aparatul ocupa 4 module de 17.5 mm, corespunzator unei latimi de 70 mm. Conectarea conductoarelor trebuie efectuata cu respectarea marcajelor bornelor, a sectiunii admise pentru cabluri si a cuplului de strangere indicat in documentatia tehnica a echipamentului. Alegerea protectiei se face in functie de sectiunea conductorilor, tipul sarcinii, puterea instalata si curentul de scurtcircuit disponibil in punctul de montaj.

Pentru siguranta instalatiei, montajul, verificarea si punerea in functiune trebuie realizate numai de personal calificat, cu alimentarea intrerupta. Capacitatea de rupere de 4.5 kA trebuie sa fie adecvata nivelului de scurtcircuit calculat sau masurat al retelei. Declansatorul termic este calibrat pentru temperatura ambianta de 30 grade C, iar temperaturile mai ridicate pot reduce pragul efectiv de declansare la suprasarcina.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat circuitelor trifazate cu nul, utilizate pentru distributie sau alimentarea consumatorilor compatibili cu protectie de 50A.

Ce inseamna curba de declansare C?

Curba C este adecvata circuitelor cu curenti de pornire moderati. Declansarea magnetica are loc intre 5 si 10 ori curentul nominal.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module standard de 17.5 mm, echivalentul unei latimi de 70 mm.

Poate fi folosit in orice tablou electric?

Poate fi montat in tablouri modulare cu sina DIN, daca tensiunea retelei, curentul de scurtcircuit disponibil si dimensionarea instalatiei sunt compatibile cu parametrii aparatului.

Este necesar un electrician pentru montaj?

Da. Conectarea si verificarea protectiei trebuie realizate de personal calificat, cu alimentarea oprita si conform proiectului electric.
