Descriere

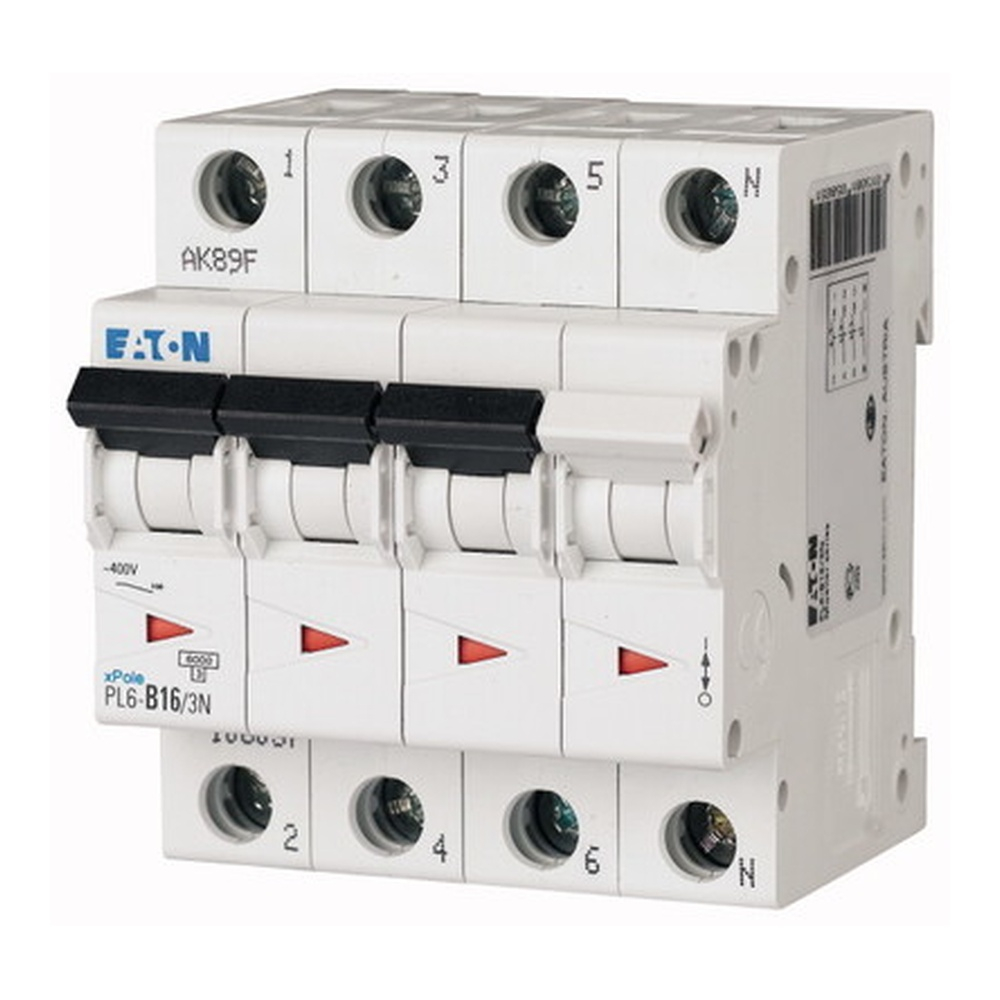

Acest intrerupator automat modular este destinat protectiei circuitelor trifazate de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia 3P+N asigura protectia celor trei conductoare de faza si comutarea simultana a conductorului de nul, fiind adecvata pentru circuite de distributie din tablouri electrice rezidentiale si comerciale.

Aparatul are curent nominal de 63 A, caracteristica de declansare C si capacitate nominala de rupere de 6 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V AC. Tensiunea operationala maxima este de 400 V AC, tensiunea nominala de izolatie este de 440 V, iar categoria de supratensiune este III. Constructia include 3 poli protejati din 4 poli totali, iar latimea de 70,8 mm corespunde montajului pe 4 module.

Montajul se realizeaza in tablouri electrice, pe sina DIN compatibila IEC/EN 60715. Dimensiunile produsului sunt de aproximativ 70,8 mm latime, 73 mm inaltime si 85 mm adancime. Pentru conectare se pot utiliza conductoare cu sectiune de pana la 25 mm2, in limitele si cu metodele de cablare prevazute de proiectul instalatiei.

Produsul este destinat exclusiv circuitelor AC si trebuie ales in functie de curentul de proiectare, sectiunea conductoarelor, puterea de scurtcircuit disponibila si schema tabloului. Respectati polaritatea si identificarea fazelor, utilizati conductori dimensionati corespunzator si efectuati instalarea numai de personal calificat, cu alimentarea intrerupta. Gradul de protectie IP20 impune montarea intr-o carcasa sau intr-un tablou care ofera protectia necesara la atingere si influente externe.

Intrebari frecvente

Pentru ce tip de circuite este recomandat acest intrerupator automat?

Este recomandat pentru protectia circuitelor trifazate de curent alternativ din tablouri rezidentiale si comerciale, unde sunt necesari trei poli protejati si comutarea neutrului.

Ce inseamna caracteristica de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati, alegerea corecta urmand sa fie facuta in functie de consumatori, cabluri si proiectul electric.

Poate fi utilizat la tensiune trifazata de 400 V?

Da. Aparatul este destinat retelelor AC si are tensiune operationala maxima de 400 V.

Este potrivit pentru protectia unui circuit fotovoltaic?

Poate fi folosit numai pe partea de curent alternativ a unei instalatii fotovoltaice, daca dimensionarea si schema de protectie o impun. Nu este destinat protectiei circuitelor DC ale panourilor fara echipamente proiectate explicit pentru curent continuu.

Cum se monteaza?

Se monteaza pe sina DIN intr-un tablou electric. Conectarea si verificarea protectiilor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.
