Descriere

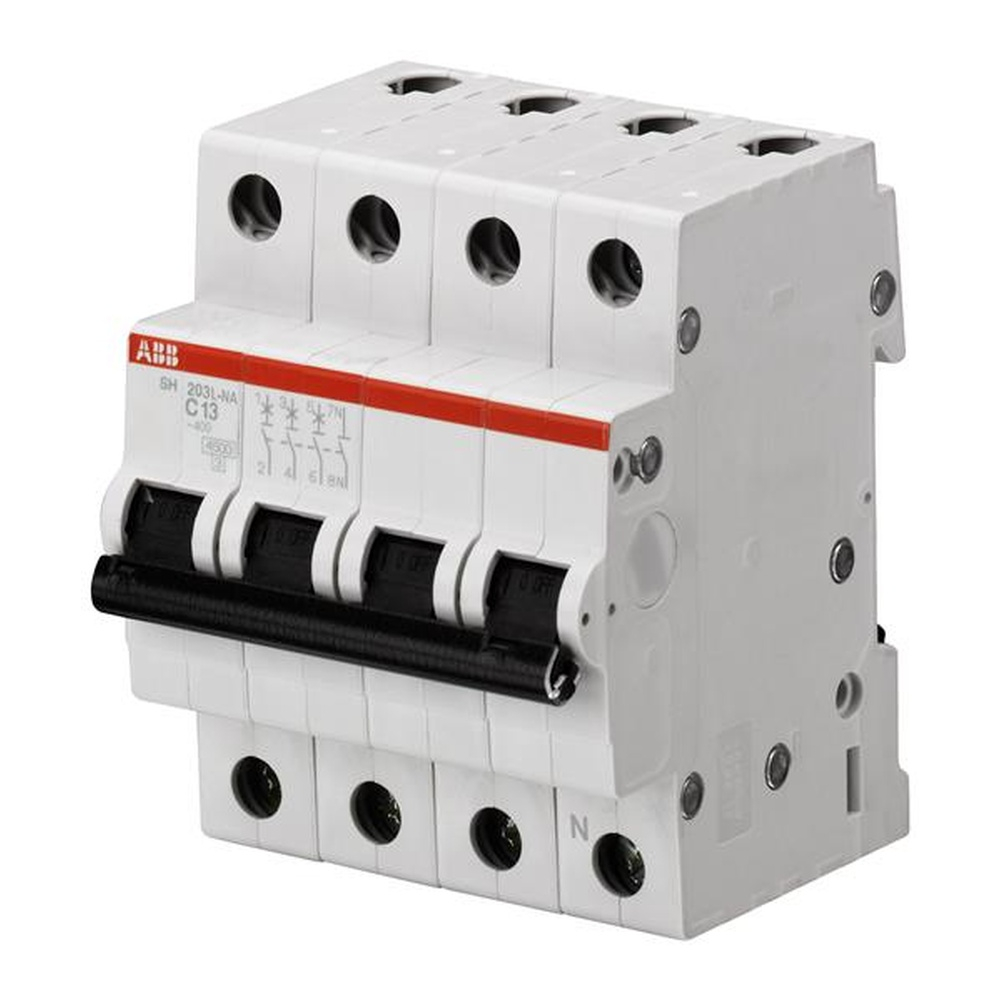

Acest intrerupator automat modular cu 4 poli este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Curba de declansare C il recomanda pentru circuite in care pot aparea curenti de pornire moderati, fiind potrivit pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de distributie de mica putere care necesita protectie tetrapolara.

Aparatul are curent nominal de 63 A, tensiune nominala de utilizare de 400 V AC si frecventa de 50 sau 60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, iar curentul conditionat de scurtcircuit este de 5 kA. Este realizat conform standardului IEC EN 60898 1, are clasa de limitare a energiei 3, categoria de supratensiune III si tensiune nominala de izolatie de 440 V. Dimensiunile sunt de 70 mm latime, 85 mm inaltime si 69 mm adancime, corespunzand unui echipament de 4 module.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm, iar pozitia de instalare poate fi aleasa liber. Conectarea se face prin borne cu surub de tip cage terminal, cu cuplu de strangere recomandat de 2 Nm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 0.75 si 25 mm2, respectiv conductori flexibili intre 0.75 si 16 mm2, inclusiv cu ferula. Alimentarea poate fi realizata din orice directie.

Gradul de protectie este IP20 pentru aparat, respectiv IP40 atunci cand este instalat intr-o carcasa cu capac corespunzator. Domeniul de temperatura pentru functionare este intre minus 25 grade C si plus 55 grade C, iar pentru depozitare intre minus 40 grade C si plus 70 grade C. Instalarea, dimensionarea conductoarelor si verificarea protectiei la scurtcircuit trebuie realizate de personal calificat, cu circuitul scos de sub tensiune si in conformitate cu proiectul instalatiei.

Intrebari frecvente

Pentru ce tip de retea este potrivit acest intrerupator automat?

Este destinat retelelor de curent alternativ, cu tensiune nominala de utilizare de 400 V AC si frecventa de 50 sau 60 Hz.

Ce inseamna configuratia 4P?

Configuratia 4P indica prezenta a patru poli protejati, fiind utilizata in circuite care necesita intreruperea si protectia pe patru conductoare.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4.5 kA la 400 V AC. Verifica daca aceasta valoare este adecvata nivelului de scurtcircuit calculat pentru instalatia ta.

Cum se monteaza produsul?

Se monteaza pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm. Conectarea se face prin borne cu surub, respectand sectiunile admise ale conductoarelor si cuplul de strangere recomandat de 2 Nm.

Ce grad de protectie are?

Aparatul are grad de protectie IP20. In interiorul unei carcase prevazute cu capac corespunzator, gradul de protectie indicat este IP40.
