Descriere

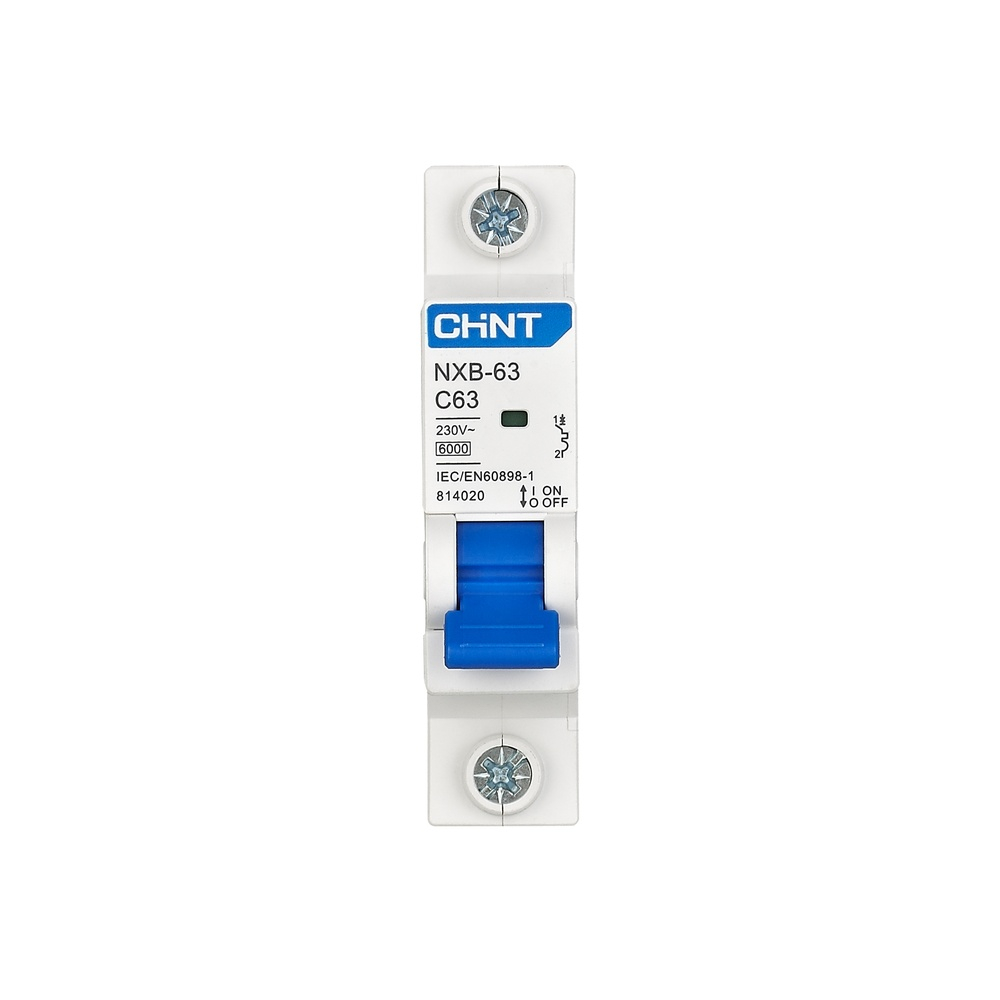

Acest intrerupator automat miniatural este proiectat pentru protectia circuitelor de distributie de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu un pol il recomanda pentru circuite monofazate, in tablouri electrice rezidentiale, comerciale sau pentru aplicatii usoare din zona tertiara. Poate fi utilizat si pentru manevrarea ocazionala a circuitului in conditii normale de functionare.

Aparatul are curent nominal de 6A, un pol si caracteristica de declansare C. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar tensiunea nominala pentru executia 1P este de 230V AC, la frecventa de 50/60 Hz. Este conform cu standardul IEC/EN 60898-1, are tensiune nominala de izolatie de 500V si rezistenta la impuls de 4 kV. Gradul de protectie este IP20 la montaj direct si IP40 in interiorul unui tablou electric adecvat.

Montajul se realizeaza pe sina DIN de 35 mm, in tablouri de distributie compatibile. Conectarea conductoarelor poate fi efectuata din partea superioara sau inferioara; bornele accepta conductori cu sectiune intre 1 mm2 si 25 mm2, iar cuplul de strangere indicat este de 2,0 Nm. Dimensionarea sectiunii conductorului, a protectiei din amonte si a circuitului protejat trebuie realizata in functie de proiectul electric si de consumatorii alimentati.

Produsul trebuie instalat numai in circuite AC corespunzatoare si in interiorul unui tablou care ofera protectie mecanica si impotriva atingerii partilor active. Inainte de orice interventie, circuitul trebuie scos de sub tensiune si verificat corespunzator. Instalarea, verificarea si punerea in functiune se recomanda a fi efectuate de personal calificat, cu respectarea normelor electrice aplicabile si a instructiunilor de montaj.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 6A cu un pol?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a unui circuit monofazat dimensionat pentru un curent nominal de 6A.

Ce inseamna curba C la un intrerupator automat?

Curba C defineste caracteristica de declansare magnetica si este folosita frecvent pentru circuite cu sarcini care pot avea curenti de pornire moderati.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj pe sina DIN standard de 35 mm, in tablouri electrice compatibile.

Are protectie diferentiala incorporata?

Nu. Acesta este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala necesita un dispozitiv dedicat, ales separat in functie de aplicatie.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA.
