Descriere

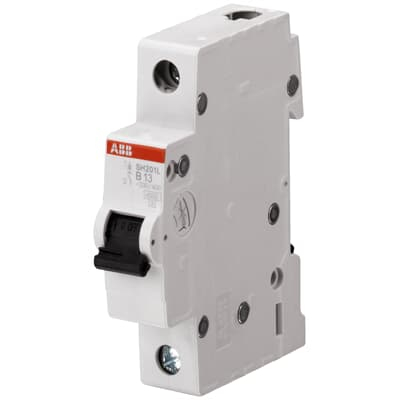

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice monofazate impotriva suprasarcinilor si scurtcircuitelor. Are un singur pol protejat, curba de declansare B si limitare de curent, fiind potrivit pentru tablouri de distributie din aplicatii rezidentiale. Protectia este realizata prin declansator termic cu temporizare pentru suprasarcina si declansator electromagnetic pentru scurtcircuit.

Curentul nominal este de 6 A, iar tensiunea operationala nominala este de 230/400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Aparatul respecta standardul IEC/EN 60898-1, are tensiunea nominala de izolatie Ui de 440 V si tensiunea nominala de tinere la impuls Uimp de 4 kV. Pierderea de putere este de 2 W la curent nominal.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15 conform IEC 60715, in orice pozitie, iar aparatul ocupa un modul DIN, cu latimea de 17.5 mm. Dimensiunile sunt 17.5 x 85 x 69 mm. Conectarea se face prin borne cu surub tip colivie, cu alimentare posibila din orice directie. Bornele accepta conductori rigizi sau multifilari de 0.75-25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75-16 mm2; cuplul de strangere este de 2 Nm.

Gradul de protectie este IP20 pentru aparatul montat liber si IP40 atunci cand este instalat intr-un tablou prevazut cu capac. Temperatura de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru exploatare sigura, montajul, dimensionarea protectiei si conectarea conductoarelor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric aplicabil.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat de 6 A?

Este potrivit pentru protectia circuitelor de curent alternativ cu un singur pol, inclusiv circuite de iluminat, comanda sau alti consumatori dimensionati corespunzator la 6 A.

Ce inseamna curba de declansare B?

Curba B defineste caracteristica de declansare magnetica a intrerupatorului automat. Este utilizata frecvent pentru circuite cu curenti de pornire redusi, specifice multor aplicatii rezidentiale si de distributie usoara.

Pe ce sina se monteaza aparatul?

Se monteaza pe sina DIN de 35 mm, tip TH35-7.5 sau TH35-15, conform IEC 60715. Ocupa un singur modul DIN, cu latimea de 17.5 mm.

Poate fi instalat direct intr-un mediu cu praf sau umezeala?

Aparatul are protectie IP20 montat liber si atinge IP40 numai in interiorul unui tablou cu capac. Pentru medii cu praf, umezeala sau risc de atingere accidentala trebuie utilizata o carcasa adecvata aplicatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC. Alegerea aparatului trebuie corelata cu nivelul de scurtcircuit calculat sau estimat in punctul de instalare.
