Descriere

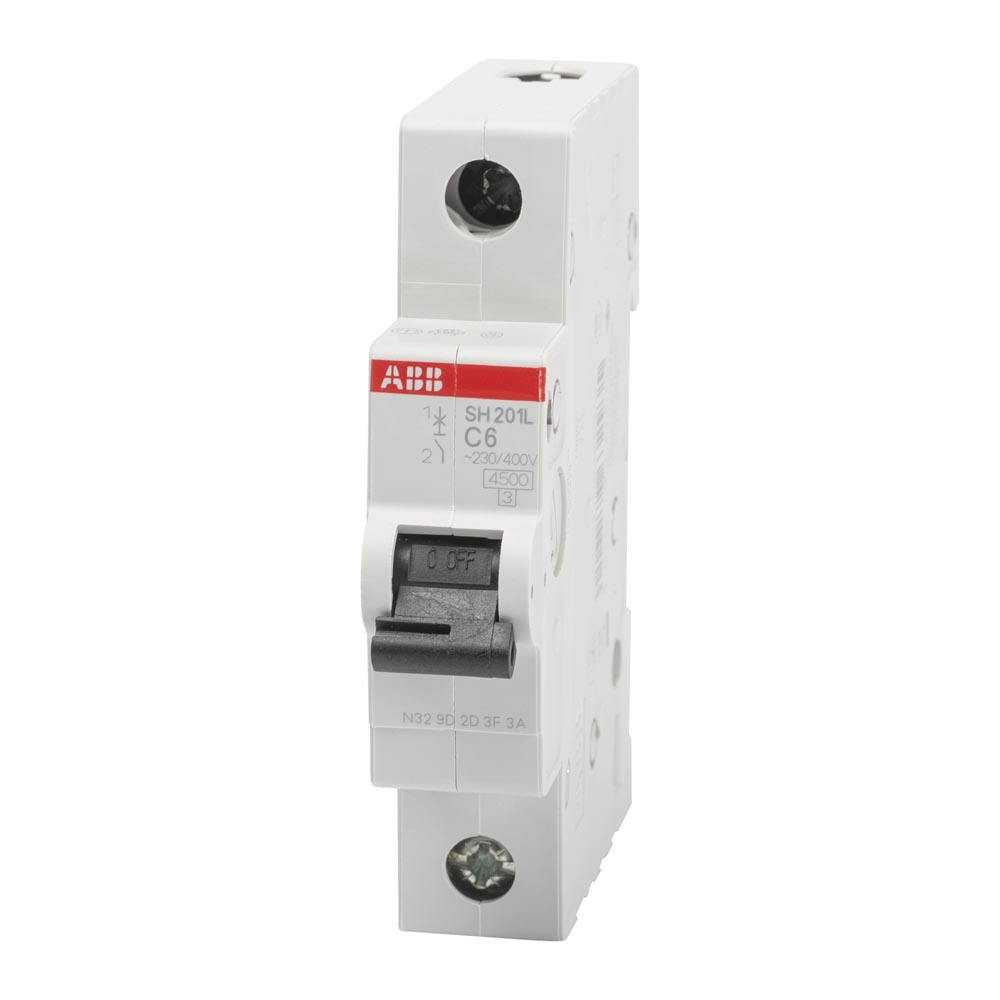

Acest intrerupator automat miniatural este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice de curent alternativ. Dispune de protectie termica temporizata pentru suprasarcina si protectie electromagnetica pentru scurtcircuit, fiind o solutie potrivita pentru tablouri electrice rezidentiale si aplicatii de distributie cu circuite de 6 A. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati.

Aparatul are 1 pol protejat, curent nominal de 6 A, curba caracteristica C si capacitate nominala de rupere la scurtcircuit de 4.5 kA la 230/400 V AC. Functioneaza la frecventa de 50/60 Hz, are tensiune nominala de utilizare de 230 V AC, tensiune de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. Se incadreaza in clasa de limitare a energiei 3, categoria de supratensiune III si respecta standardul IEC/EN 60898-1.

Montajul se realizeaza in tablouri pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm, iar pozitia de instalare poate fi aleasa liber. Ocupa un singur modul, cu latime de 17.5 mm, inaltime de 85 mm si adancime de 69 mm. Conectarea se face prin borne cu surub tip colivie, cu cuplu de strangere de 2 Nm; sunt acceptati conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2.

Gradul de protectie al aparatului este IP20, iar in tablou prevazut cu capac ajunge la IP40. Temperatura ambientala admisa in functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru mentinerea sigurantei electrice, alegerea curentului nominal, dimensionarea conductoarelor, montajul, strangerea bornelor si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 6 A cu curba C?

Este utilizat pentru protectia circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru circuite cu curenti de pornire moderati, atunci cand dimensionarea instalatiei este realizata corect.

Se poate monta in orice tablou electric modular?

Se monteaza pe sina DIN TH35 de 35 x 7.5 mm sau 35 x 15 mm si ocupa 1 modul de 17.5 mm. Este necesar ca tabloul si instalatia sa fie compatibile cu aparatul si sa asigure protectia necesara la atingere.

Ce conductori pot fi conectati la borne?

Pot fi utilizati conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili intre 0.75 si 16 mm2. Pentru o conexiune sigura, bornele se strang la cuplul indicat de 2 Nm.

Care este gradul de protectie al aparatului?

Aparatul are grad de protectie IP20. Dupa instalarea intr-un tablou prevazut cu capac, gradul de protectie indicat este IP40.

Care sunt conditiile de temperatura pentru utilizare?

Temperatura ambientala admisa pentru functionare este intre -25 si +55 grade C. Pentru depozitare, intervalul indicat este intre -40 si +70 grade C.
