Descriere

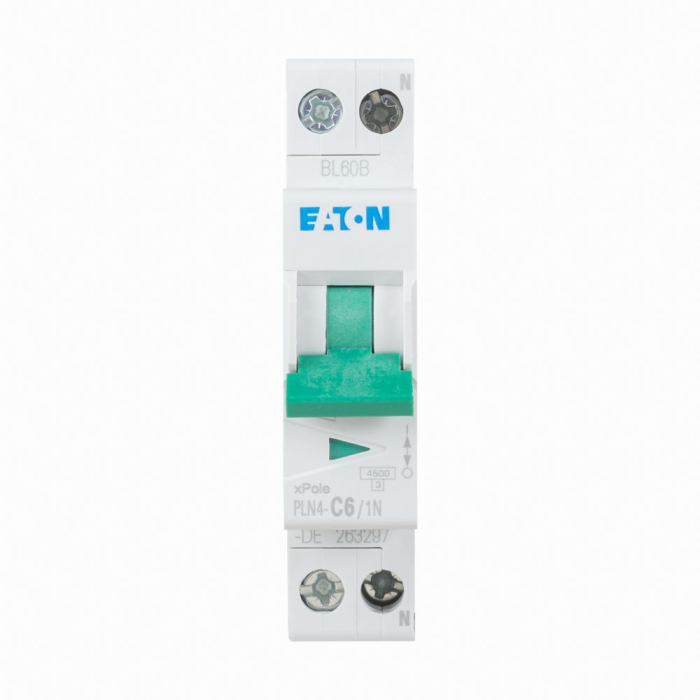

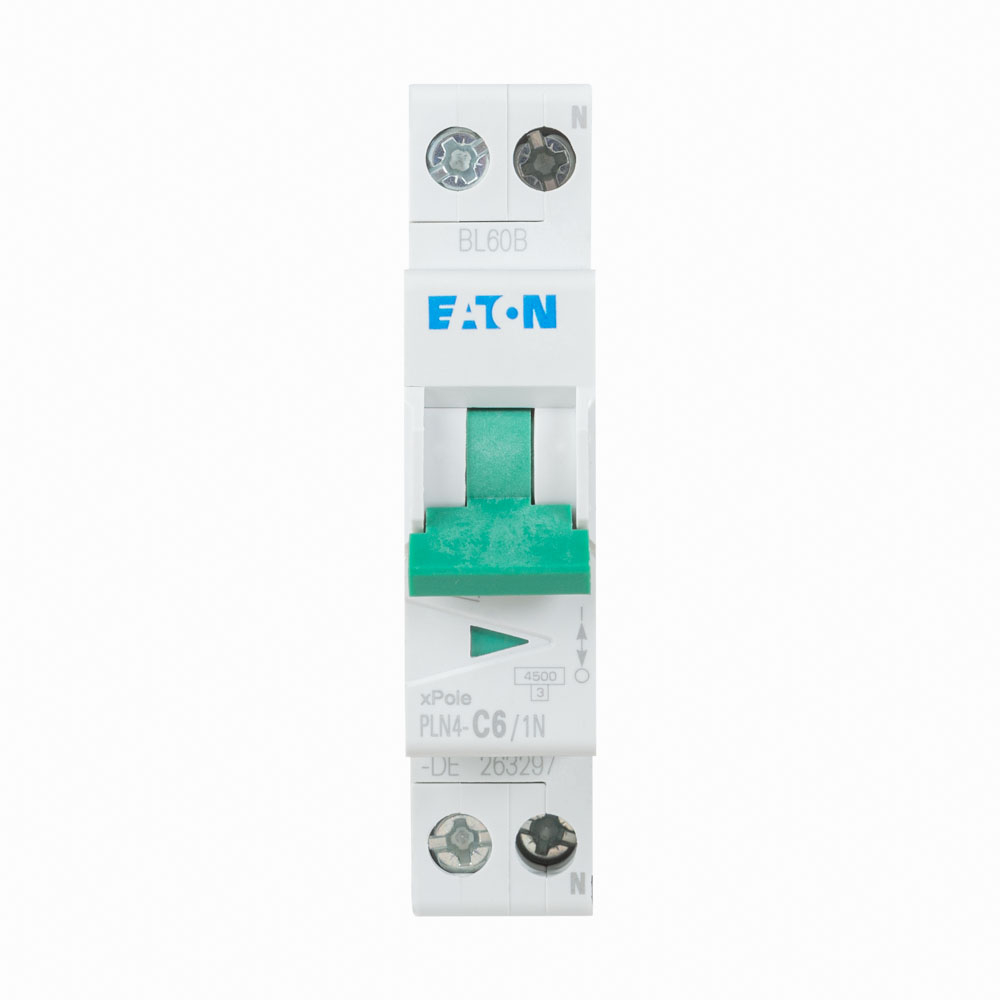

Acest intrerupator automat miniatural este destinat protectiei circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N combina protectia unui pol cu comutarea simultana a neutrului, fiind potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru circuite auxiliare unde este necesara separarea clara a alimentarii faza-neutru. Curba de declansare C il recomanda pentru circuite cu posibile varfuri moderate de curent la pornire.

Aparatul are curent nominal de 6 A, tensiune nominala de 230 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere Icn este de 4,5 kA conform IEC/EN 60898-1, iar clasa de limitare a curentului este 3. Constructia are doua poli in total, dintre care un pol protejat, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Aparatul ocupa un singur modul, cu latime de 17,5 mm, iar adancimea de montaj este de 70,5 mm.

Montajul se realizeaza prin fixare rapida pe sina DIN conform IEC/EN 60715, in interiorul unui tablou electric. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Dispozitivul este compatibil cu bare de alimentare standard, care pot fi pozitionate sus sau jos, si permite adaugarea ulterioara de accesorii compatibile pentru semnalizare, comanda sau declansare.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara pentru mediul de utilizare. Temperatura ambientala de functionare este intre -25 si 55 grade C. Dimensionarea protectiei trebuie realizata in functie de sectiunea conductoarelor, sarcina circuitului, curentii de pornire si conditiile instalatiei. Montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 6 A?

Este utilizat pentru protectia unui circuit electric dimensionat corespunzator, impotriva suprasarcinilor si scurtcircuitelor. Alegerea valorii de 6 A trebuie realizata in functie de conductoare, consumatori si proiectul instalatiei.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol protejat pentru faza si un pol de neutru comutat simultan. Aparatul are doua poli in total si ocupa un singur modul in tablou.

Ce reprezinta curba de declansare C?

Curba C este destinata circuitelor care pot avea curenti de pornire moderati, precum anumite circuite de iluminat, prize sau consumatori cu sarcina inductiva redusa. Selectarea curbei trebuie facuta de un electrician in functie de aplicatie.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715 si este destinat instalarii in tablouri electrice.

Poate fi instalat direct la vedere?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa adecvata, care sa ofere protectia necesara impotriva atingerii si a conditiilor de mediu.
