Descriere

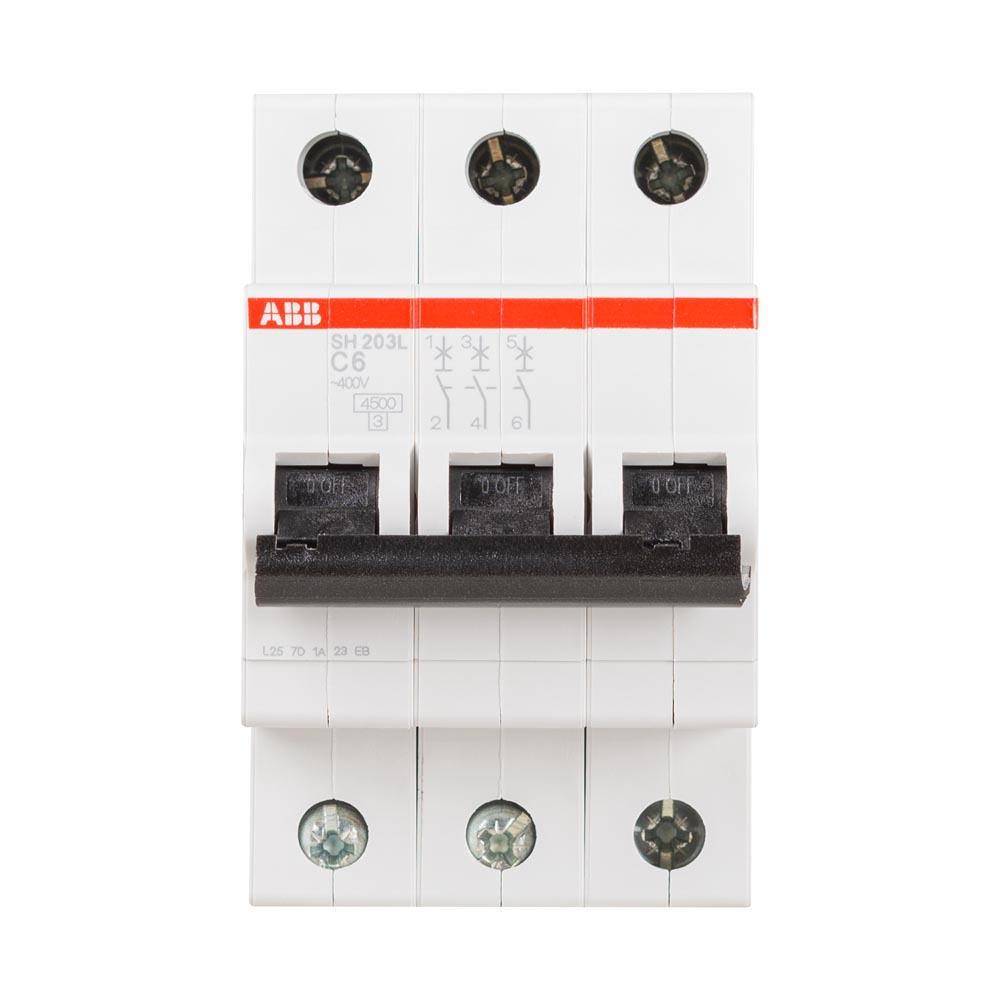

Acest intrerupator automat miniatural cu 3 poli protejeaza circuitele electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Este o solutie pentru tablouri electrice rezidentiale si pentru aplicatii in care este necesara protectia simultana a celor trei conductoare active. Mecanismul termic temporizat actioneaza la suprasarcina, iar declansarea electromagnetica actioneaza la scurtcircuit. Aparatul este cu limitare de curent si are indicator mecanic al pozitiei contactelor ON/OFF.

Curentul nominal este de 6 A, iar caracteristica de declansare este curba C. Tensiunea nominala de utilizare este de 400 V AC conform IEC/EN 60898-1, cu domeniu de tensiune de utilizare intre 12 V AC si maximum 440 V AC. Puterea nominala de rupere este de 4,5 kA la 230/400 V AC, frecventa nominala este 50/60 Hz, iar clasa de limitare a energiei este 3. Tensiunea nominala de tinere la impuls este 4 kV, iar aparatul respecta standardul IEC/EN 60898-1 si are declaratie de conformitate CE.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715, in orice pozitie de instalare. Echipamentul ocupa 3 module, cu dimensiuni de aproximativ 52,5 mm latime, 85 mm inaltime si 69 mm adancime. Bornele cu surub, tip clema cu colivie, accepta conductoare rigide sau multifilare de 0,75-25 mm2 si conductoare flexibile, inclusiv cu ferula, de 0,75-16 mm2. Cuplul de strangere indicat pentru borne este 2 Nm.

Gradul de protectie este IP20, respectiv IP40 atunci cand este instalat intr-un tablou cu capac. Temperatura ambianta de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Instalarea, dimensionarea protectiei si verificarea capacitatii de rupere la punctul de montaj trebuie efectuate de personal calificat, cu alimentarea electrica intrerupta si in conformitate cu proiectul instalatiei si normele aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor electrice trifazate sau a trei conductoare active, cu un curent nominal de 6 A.

Ce inseamna caracteristica de declansare curba C?

Curba C este caracteristica de declansare a protectiei magnetice la scurtcircuit. Alegerea acesteia trebuie facuta in functie de tipul consumatorilor, curentul de pornire si proiectul instalatiei.

Care este puterea de rupere a aparatului?

Puterea nominala de rupere este de 4,5 kA la 230/400 V AC.

Pe ce sina se monteaza?

Se monteaza pe sina DIN TH35 de 35 x 7,5 mm sau TH35 de 35 x 15 mm, conform IEC 60715.

Ce sectiuni de conductor pot fi conectate la borne?

Bornele accepta conductoare rigide sau multifilare intre 0,75 si 25 mm2 si conductoare flexibile intre 0,75 si 16 mm2, inclusiv flexibile cu ferula.
