Descriere

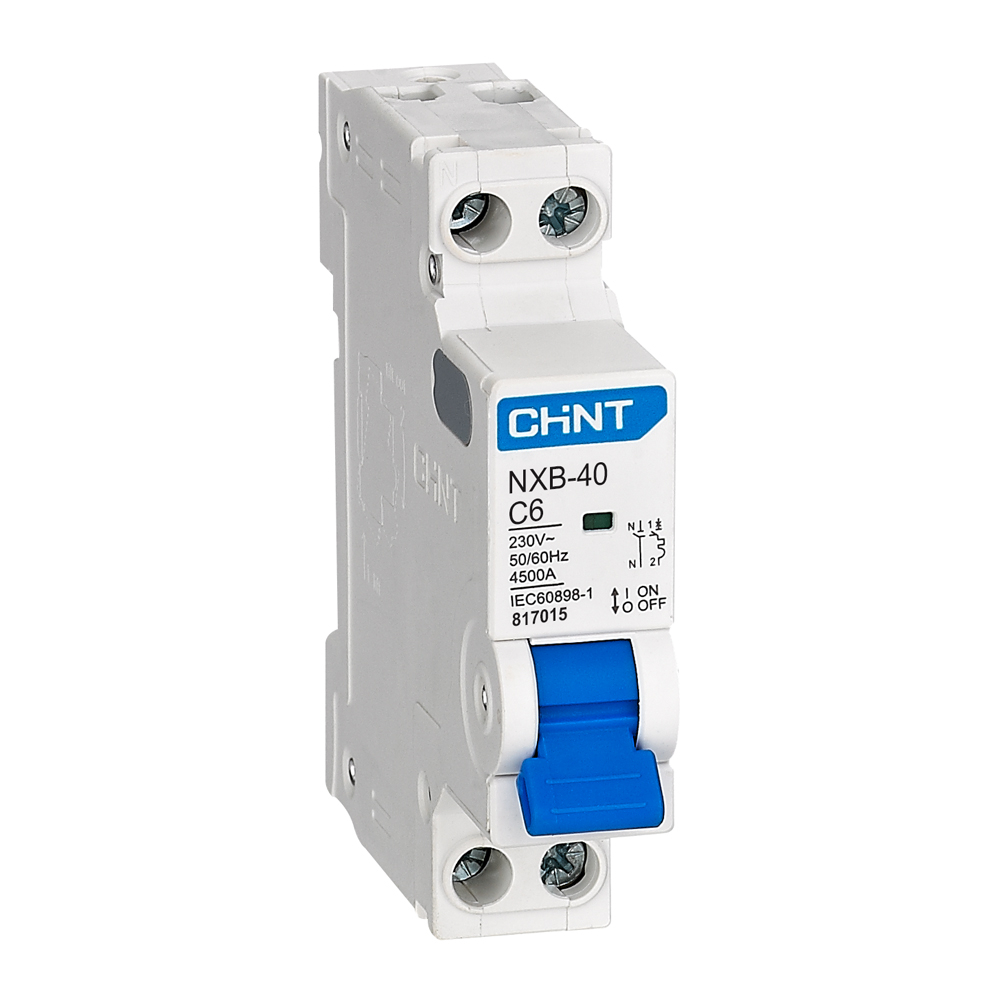

Intrerupatorul automat magnetotermic este destinat protectiei circuitelor monofazate de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite intreruperea simultana a fazei si a neutrului, fiind potrivita pentru integrarea in tablouri electrice rezidentiale, comerciale sau pentru circuite auxiliare din instalatii tehnice. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale care pot genera curenti de pornire moderati.

Aparatul are curent nominal de 6 A, tensiune nominala de 230 Vac si frecventa nominala de 50/60 Hz. Puterea nominala de rupere Icn este de 4,5 kA, iar valorile Icu si Ics sunt de 4500 A. Tensiunea nominala de impuls Uimp este de 4 kV, iar puterea disipata declarata este de 2 W. Produsul este realizat conform standardului IEC/EN 60898-1.

Constructia compacta ocupa un singur modul DIN de 18 mm, cu dimensiuni de 77 x 18 x 76,5 mm. Se monteaza in tablouri electrice modulare si se conecteaza conform schemei instalatiei, cu respectarea polaritatii, a sectiunii conductoarelor si a instructiunilor aplicabile tabloului. Poate fi utilizat impreuna cu contact auxiliar, contact de alarma, bobina de declansare sau bobina de minima tensiune din seriile compatibile indicate de producator.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia adecvata la atingere si la conditiile de mediu. Este destinat circuitelor de curent alternativ de 230 Vac. Alegerea curentului nominal, verificarea puterii de scurtcircuit disponibile si montajul trebuie realizate de personal calificat, cu alimentarea oprita si in conformitate cu normele electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor monofazate de 230 Vac, impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectarea instalatiei necesita un curent nominal de 6 A.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna un pol de protectie pentru faza si intreruperea simultana a conductorului de nul la actionarea aparatului.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire. Dimensionarea corecta trebuie stabilita in functie de consumatori, conductoare si conditiile instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa un singur modul DIN, echivalent cu o latime de 18 mm.

Poate fi utilizat fara carcasa sau tablou?

Nu este recomandat. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa adecvata, care sa ofere protectie corespunzatoare la atingere si la mediul de instalare.
