Descriere

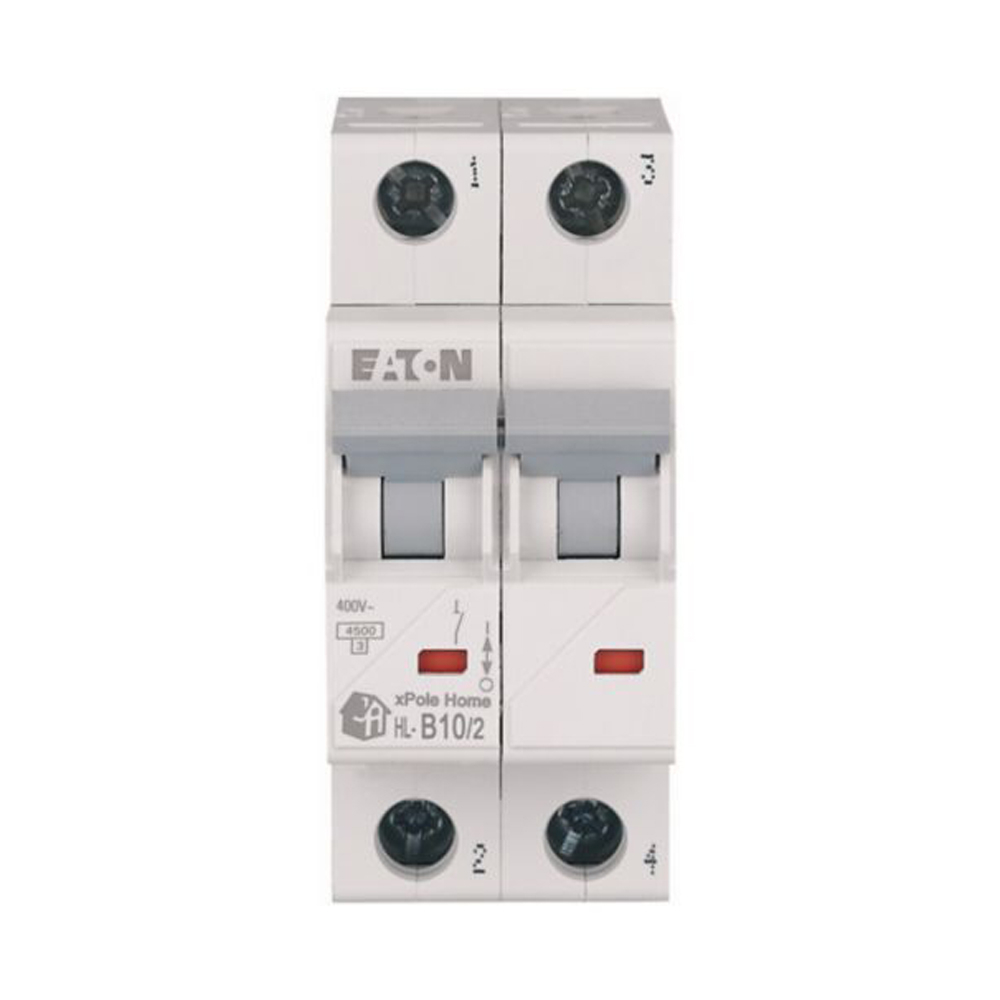

Acest intrerupator automat modular bipolar este conceput pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri electrice rezidentiale si comerciale, atunci cand este necesara protectia simultana a doua conductoare active. Caracteristica de declansare B il recomanda pentru circuite uzuale, cu sarcini fara curenti mari de pornire.

Aparatul are curent nominal de 10 A, doi poli protejati si doi poli in total. Capacitatea nominala de rupere este de 4,5 kA, conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V AC. Functioneaza la tensiune operationala maxima de 230 V AC, are tensiune nominala de izolatie de 440 V, tensiune nominala de tinere la impuls de 4 kV si clasa de limitare a curentului 3. Frecventa nominala este 50-60 Hz, iar gradul de protectie este IP20.

Pentru integrarea in tablou, dispozitivul ocupa 2 module si are latimea de 35,4 mm. Dimensiunile exterioare sunt de 85 mm adancime si 73 mm inaltime, iar adancimea de incorporare este de 44 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2, oferind flexibilitate la realizarea conexiunilor in tablouri modulare. Echipamente suplimentare pot fi adaugate ulterior, in functie de configuratia instalatiei.

Produsul este conform RoHS si este destinat utilizarii la temperaturi ambientale intre -25 grade C si 75 grade C. Pierderea de putere declarata este de 3,6 W, iar disiparea termica dependenta de curent este de 3,9 W. Montajul, alegerea sectiunii conductoarelor, coordonarea protectiilor si verificarea capacitatii de scurtcircuit a tabloului trebuie realizate de personal calificat, cu alimentarea deconectata si in conformitate cu proiectul electric aplicabil.

Intrebari frecvente

Pentru ce tip de circuite este potrivit un intrerupator automat de 10 A cu curba B?

Este destinat protectiei circuitelor electrice uzuale impotriva suprasarcinilor si scurtcircuitelor. Curba B este folosita frecvent pentru circuite cu sarcini fara curenti importanti de pornire.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are o latime de 35,4 mm.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 4,5 kA, conform IEC/EN 60898-1, la 230 V si la 400 V AC.

Este recomandata montarea de catre un electrician?

Da. Montajul si verificarea compatibilitatii cu tabloul, conductoarele si nivelul de scurtcircuit al instalatiei trebuie realizate de personal calificat.
