Descriere

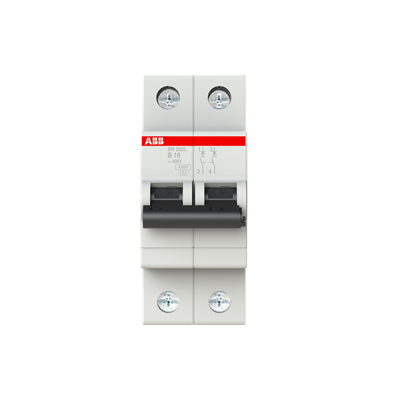

Acest intrerupator automat modular bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Cu doi poli si curba de declansare B, este o solutie potrivita pentru tablouri electrice rezidentiale sau pentru circuite cu sarcini fara varfuri mari de curent la pornire. Aparatul limiteaza curentul de defect si permite separarea circuitului protejat in cazul unei avarii.

Caracteristicile confirmate includ curent nominal de 16 A, tensiune nominala de utilizare de 400 V AC pentru configuratia cu 2 poli, frecventa nominala 50/60 Hz si capacitate nominala de rupere la scurtcircuit de 4.5 kA. Curba B asigura declansarea electromagnetica la valori cuprinse intre 3 si 5 ori curentul nominal, iar clasa de limitare a energiei este 3. Echipamentul este conform cu IEC/EN 60898-1.

Montajul se realizeaza in tablou electric modular, pe sina DIN. Aparatul ocupa 2 module a cate 17.5 mm, rezultand o latime de 35 mm. Bornele sunt proiectate pentru conectarea conductoarelor cu sectiuni de pana la 16 mm2 si pentru utilizarea barelor de distributie compatibile. Conectarea trebuie efectuata cu alimentarea intrerupta, cu respectarea schemei circuitului si a cuplului de strangere indicat in documentatia de instalare.

Gradul de protectie al aparatului este IP20, respectiv IP40 dupa instalarea intr-o carcasa sau intr-un tablou cu capac. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar reglajul termic pentru caracteristicile B este raportat la 30 grade C. Selectarea protectiei trebuie realizata in functie de sectiunea conductorului, modul de pozare, sarcina conectata si curentul de scurtcircuit disponibil; instalarea este recomandata unui electrician calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 16 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand sunt necesari doi poli de protectie si intrerupere.

Ce inseamna curba de declansare B?

Curba B este destinata circuitelor cu curenti de pornire redusi. Declansarea electromagnetica are loc la 3 pana la 5 ori curentul nominal.

Ce capacitate de rupere are aparatul?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module modulare de cate 17.5 mm, avand o latime totala de 35 mm.

Poate inlocui un intrerupator diferential?

Nu. Un intrerupator automat protejeaza la suprasarcina si scurtcircuit, dar nu asigura protectia diferentiala la curenti reziduali. Pentru aceasta functie este necesar un dispozitiv diferential adecvat.
