Descriere

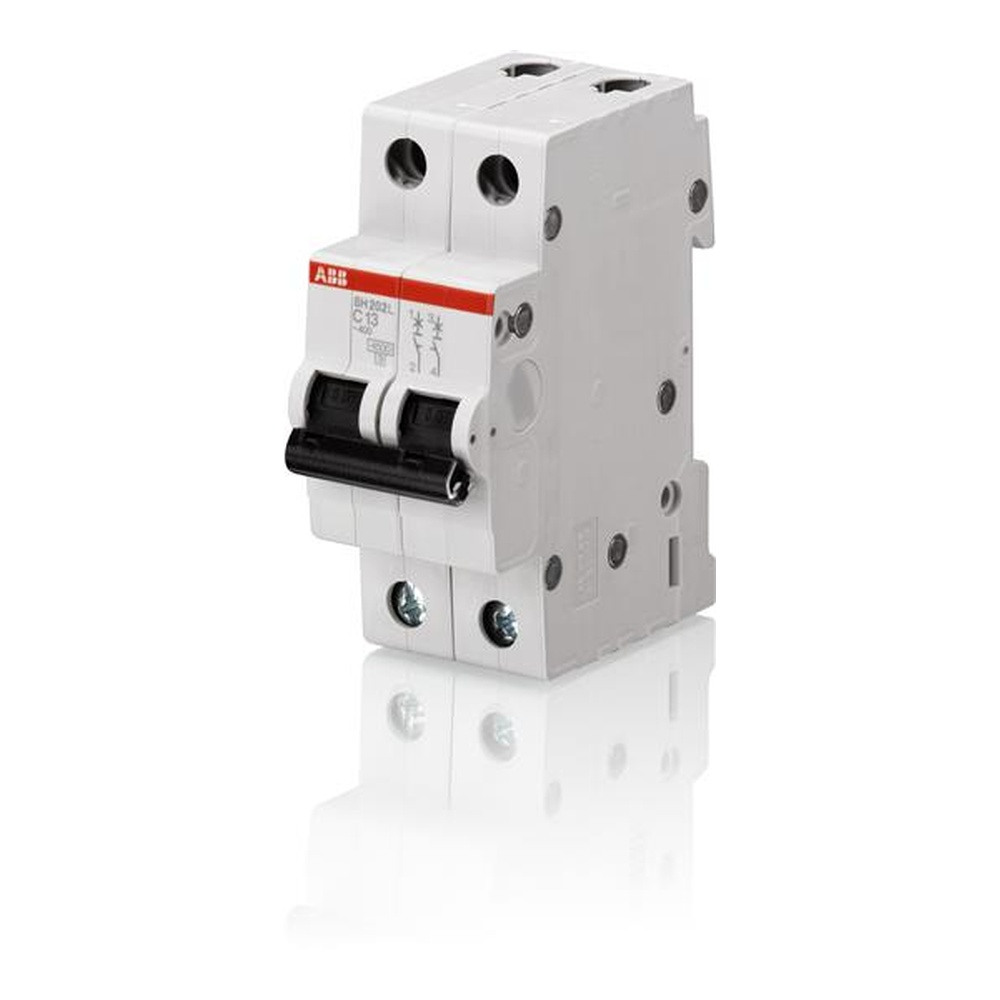

Acest intrerupator automat modular bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Face parte dintr-o gama pentru aplicatii rezidentiale si utilizeaza doua mecanisme de declansare: protectie termica cu temporizare la suprasarcina si protectie electromagnetica pentru intreruperea rapida la scurtcircuit. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati.

Aparatul are curent nominal de 16 A, doi poli si caracteristica de declansare C. Tensiunea nominala de utilizare este de 400 V AC conform IEC/EN 60898-1, iar domeniul tensiunii de utilizare este 12-440 V AC. Capacitatea nominala de rupere este de pana la 4.5 kA la 230/400 V AC. Produsul respecta standardul IEC/EN 60898-1, are clasa de limitare a energiei 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV la 2000 m.

Este un dispozitiv modular cu latime de un modul conform DIN 43880 si adancime incorporata de 69 mm, potrivit pentru montaj in tablouri electrice modulare. Bornele accepta conductori rigizi sau multifilari de 0.75-25 mm2, respectiv conductori flexibili cu ferula de 0.75-16 mm2. Pentru o conectare corecta, sectiunea conductorului si cuplul de strangere trebuie alese conform proiectului tabloului si instructiunilor de instalare.

Gradul de protectie este IP20, ceea ce impune instalarea intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Temperatura ambianta de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Montajul, verificarea circuitului si punerea in functiune trebuie realizate fara tensiune, de personal calificat, cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 16 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea pe doi poli. Aplicatia concreta trebuie aleasa in functie de proiectul electric, sarcina conectata si conductoarele utilizate.

Ce inseamna curba de declansare C?

Curba C indica comportamentul declansarii magnetice la curenti mari de defect. Este folosita frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de pana la 4.5 kA la 230/400 V AC. Este important ca aceasta valoare sa fie corelata cu nivelul de scurtcircuit estimat in punctul de instalare.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2 si conductori flexibili cu ferula intre 0.75 si 16 mm2. Alegerea sectiunii efective se face conform curentului circuitului, modului de pozare si proiectului electric.

Poate fi instalat direct intr-un spatiu expus?

Nu este recomandat fara o carcasa potrivita. Aparatul are grad de protectie IP20 si trebuie montat intr-un tablou sau in alta incinta care asigura protectia necesara pentru conditiile de utilizare.
