Descriere

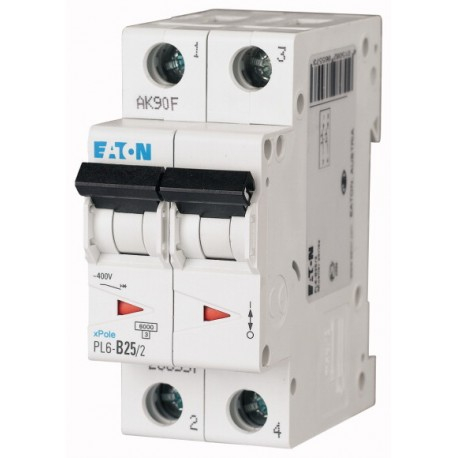

Acest intrerupator automat miniatural bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este recomandat pentru echiparea tablourilor electrice din aplicatii rezidentiale si comerciale, unde este necesara protectia simultana pe doi poli. Curba de declansare C il face adecvat pentru circuite care necesita o protectie corect selectata in functie de consumatorii si conditiile de exploatare ale instalatiei.

Curentul nominal este de 16 A, iar caracteristica de declansare este C. Aparatul este proiectat pentru alimentare AC la 230/400 V si frecventa de 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA atat la 230 V, cat si la 400 V. Are 2 poli protejati, tensiune nominala de izolatie de 440 V, tensiune nominala de tinere la impuls de 4 kV, clasa de limitare a curentului 3 si categoria de supratensiune III. Dimensiunile sunt 85 x 73 x 35,4 mm, cu adancime de montaj de 70,5 mm si latime de 2 module.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar aparatul poate fi instalat indiferent de pozitie. Bornele superioare si inferioare permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Cuplul de strangere recomandat pentru borne este de 2 pana la 2,4 Nm. Constructia permite conectarea alimentarii din partea superioara sau inferioara si este compatibila cu bare colectoare standard cu grosime intre 0,8 si 2 mm.

Gradul de protectie este IP20, de aceea aparatul trebuie instalat intr-un tablou sau o carcasa care asigura protectia corespunzatoare pentru ansamblul electric. Temperatura ambientala de functionare este intre -25 grade C si +75 grade C, iar capacitatea de transport a curentului se reduce odata cu cresterea temperaturii ambientale. Alegerea aparatului, dimensionarea conductoarelor, verificarea curentului de scurtcircuit disponibil si executarea conexiunilor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 16 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, prin intreruperea simultana pe doi poli. Este potrivit pentru tablouri electrice din aplicatii rezidentiale si comerciale.

Ce inseamna curba de declansare C?

Curba C defineste caracteristica de declansare a protectiei magnetice. Alegerea acesteia trebuie corelata cu tipul circuitului, consumatorii conectati si conditiile de pornire ale acestora.

La ce tensiune poate functiona acest intrerupator automat?

Este destinat circuitelor de curent alternativ la 230/400 V, cu frecventa de 50/60 Hz.

Cum se monteaza aparatul in tablou?

Se fixeaza pe sina DIN conform IEC/EN 60715. Conductorii rigizi sau multifilari admisi au sectiuni intre 1 si 25 mm2, iar conexiunile trebuie executate de personal calificat, cu instalatia fara tensiune.

Poate fi montat direct intr-un spatiu accesibil?

Nu este recomandat fara o carcasa corespunzatoare. Aparatul are grad de protectie IP20 si trebuie integrat intr-un tablou care asigura protectia necesara pentru ansamblul instalatiei.
