Descriere

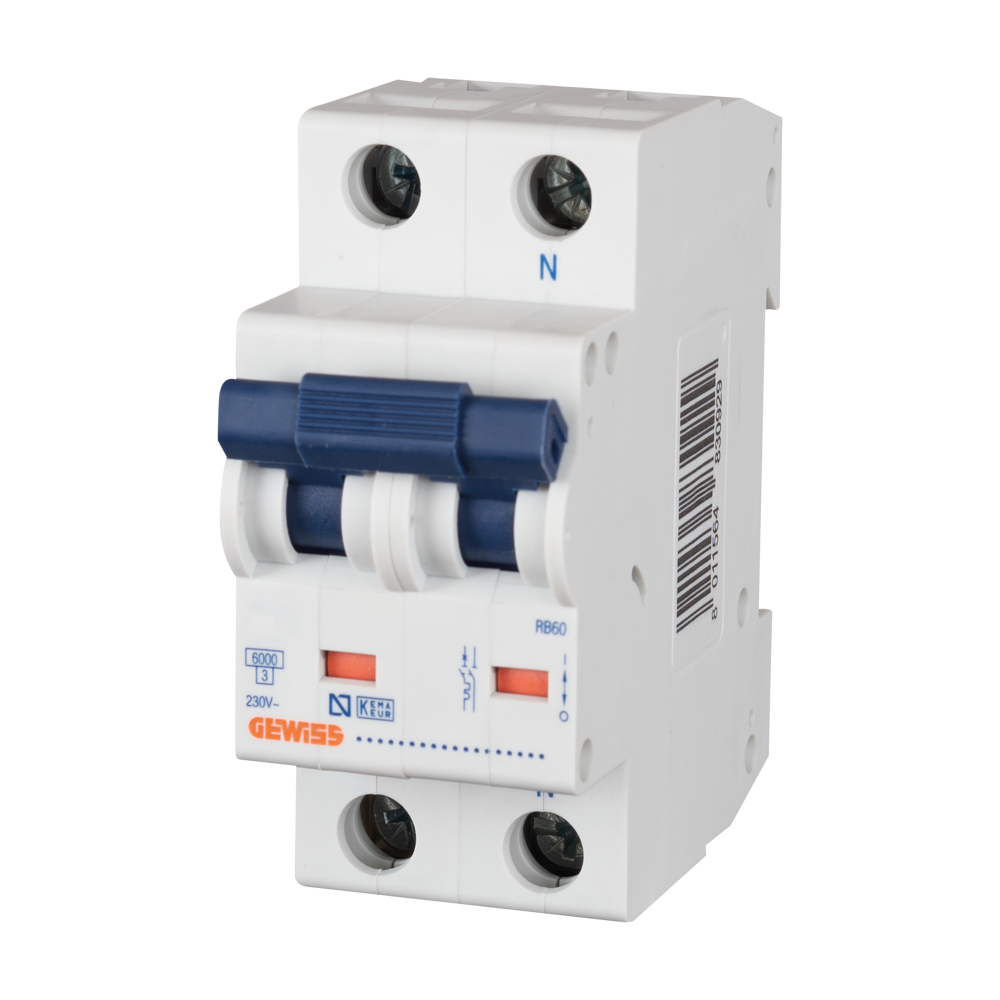

Acest intrerupator automat miniatural bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 2 poli permite utilizarea in tablouri de distributie pentru circuite unde este necesara intreruperea simultana a ambilor poli. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, din aplicatii rezidentiale, comerciale sau industriale.

Aparatul are curent nominal de 20 A, tensiune nominala de 400 V si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere conform EN 60898 este de 6000 A la 230 V, iar capacitatea de rupere Icu conform IEC/EN 60947-2 este de 6 kA la 230 V. Respecta standardele IEC/EN 60898 si IEC/EN 60947-2, are tensiune de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Constructia ocupa 2 module, cu latime de 36 mm.

Conectarea se realizeaza in tabloul electric, cu conductoare rigide sau flexibile cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere pentru borne este de 2 Nm. Pentru o instalare corecta, circuitul trebuie dimensionat conform curentului nominal si caracteristicilor sarcinii, iar bornele trebuie stranse la cuplul indicat pentru a obtine un contact electric sigur.

Produsul este proiectat pentru functionare la temperaturi ambientale intre -25 si +40 grade C si pentru depozitare intre -25 si +80 grade C. Are o anduranta electrica declarata de 4000 de cicluri si o anduranta mecanica de 10000 de cicluri. Alegerea capacitatii de rupere trebuie corelata cu nivelul de scurtcircuit disponibil in punctul de instalare, iar montajul si verificarea instalatiei trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 20 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, in aplicatii unde se doreste intreruperea simultana a doi poli.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere conform EN 60898 este de 6000 A la 230 V. Conform IEC/EN 60947-2, capacitatea Icu este de 6 kA la 230 V.

Ce conductoare pot fi conectate?

Bornele accepta conductoare rigide sau flexibile cu sectiunea de pana la 25 mm2. Cuplul nominal de strangere este de 2 Nm.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module, avand o latime de 36 mm.
