Descriere

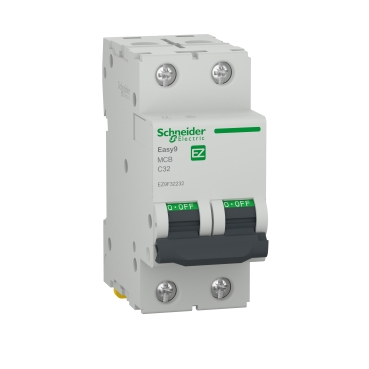

Intrerupatorul automat modular din gama Easy9 este destinat protectiei circuitelor electrice de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Are doi poli protejati si este adecvat si pentru functia de izolare, conform IEC 60898-1, fiind potrivit pentru tablouri electrice rezidentiale si aplicatii de mica distributie.

Curentul nominal este de 32 A, iar curba de declansare C are pragul magnetic intre 5 si 10 x In, ceea ce il recomanda pentru circuite cu curenti de pornire moderati. Aparatul utilizeaza declansare termomagnetica, functioneaza la tensiune nominala de 400 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4500 A la 230 V AC si 400 V AC, conform IEC 60898-1. Tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 4 pasi de 9 mm, echivalentul unei latimi de 36 mm, si are dimensiuni de 82 x 36 x 74 mm. Conectarea se face in borne cu colivie, sus sau jos, pentru conductori rigizi de 1 pana la 25 mm2 sau conductori flexibili de 1 pana la 16 mm2; cuplul de strangere indicat este de 2 Nm.

Pentru exploatare sigura, intrerupatorul se alege in functie de sectiunea conductorului, sarcina circuitului, curentul de scurtcircuit disponibil si configuratia tabloului. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, cu respectarea standardelor si normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 32 A?

Este utilizat pentru protectia circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor, atunci cand este necesara intreruperea si protectia pe doi poli.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Este potrivita pentru circuite generale si sarcini cu varfuri moderate de curent la pornire.

Se poate monta in tablouri modulare?

Da. Aparatul este clipsabil pe sina DIN si ocupa o latime de 36 mm, echivalenta cu 4 pasi de 9 mm.

Ce tipuri de conductori pot fi conectati?

Bornele accepta conductori rigizi cu sectiuni intre 1 si 25 mm2 sau conductori flexibili cu sectiuni intre 1 si 16 mm2. Conexiunile se strang la cuplul indicat de 2 Nm.

Ce protectie ofera capacitatea de rupere de 4.5 kA?

Aceasta reprezinta capacitatea aparatului de a intrerupe in siguranta un curent de scurtcircuit de pana la 4500 A, in conditiile standardului specificat. Alegerea corecta necesita verificarea curentului de scurtcircuit disponibil la locul instalarii.
